Съдържание: Премахване ↡ Монтиране ↡
Премахване
1. Откачете отрицателния полюс на акумулатора.
2. Свалете долния тапицерски панел от страната на водача, за да получите достъп до главния цилиндър и педалния възел.
3. Издърпайте постелката назад и покрийте пода под педала, за да се предпазите от разливи.
4. За да намалите загубата на течност, използвайте чиста спринцовка, за да отстраните течността от съответната камера на резервния резервоар на спирачната система, докато нивото падне под нивото на всмукателната тръба на главния цилиндър на съединителя.
5. Поставете подходящ съд под главния цилиндър, за да съберете всяка разлята течност.
6. Развийте фитинга на хидравличната тръба на главния цилиндър и внимателно издърпайте тръбата. Запушете отворените краища на тръбата и цилиндъра, за да предотвратите замърсяване и да намалите загубата на течност.
7. Внимателно откачете възвратната пружина на педала на спирачката (виж фиг. 7.7).

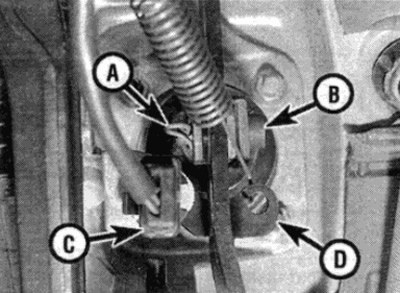

Фиг. 7.7. Монтажни части на спирачния педал
Фиксатор на шарнирен болт
Болт на пантата
C Щепсел за проводник на спирачната светлина
D Скоба на възвратната пружина
8. Изключете щепсела на кабела от превключвателя на спирачните светлини, след което откачете превключвателя от скобата на педалния модул.
9. Отстранете фиксатора от шарнирния болт на бутача на педала на серво усилвателя, след което свалете шарнирния болт.
10. Отстранете четирите гайки, закрепващи педалния възел към предната част на преградата на двигателното отделение (моля, имайте предвид, че тези гайки също закрепват вакуумния спирачен усилвател), и единичен болт, закрепващ модула към горната част на преградата (виж фиг. 7.10, а, б).

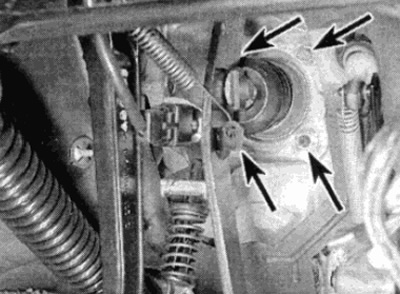

Фиг. 7.10, а. Монтажни гайки на педала (показани със стрелки)...

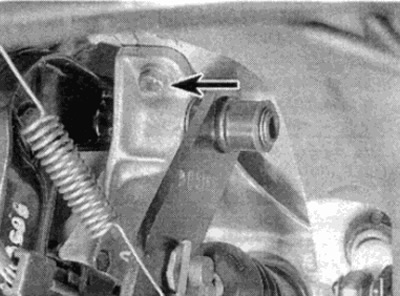

Фиг. 7.10, б....и закрепващия болт (показано със стрелка)
11. Издърпайте педалния възел обратно от преградата, докато модулът се освободи от шпилките, след това спуснете модула, откачете хидравличния маркуч от главния цилиндър (бъдете готови за изтичане на течност).
12. Извадете модула изпод арматурното табло.
13. Разглобяването на модула е ясно от Фигура 7.13. Запомнете местоположението на всички части, за да можете да сглобите устройството правилно.

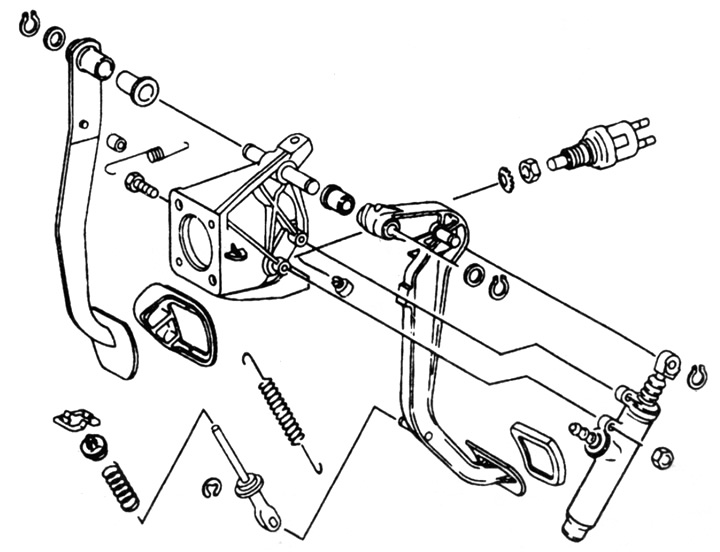

Фиг. 7.13. Разглобен изглед на педала на съединителя и спирачката
Монтиране
14. Монтажът се извършва в обратен ред, като се вземат предвид следните точки:
- a) Проверете настройката на превключвателя на спирачната светлина, както е описано в Глава 9.
- b) Когато приключите, обезвъздушете хидравличната система на съединителя, както е описано в параграф 6.
