Забележка: Този параграф описва модели, оборудвани със стандартна автоматична система за вътрешно отопление - моделите, оборудвани с климатична система, не се вземат предвид; за повече информация, моля свържете се параграф 9.
Монтаж на нагревател
Премахване
1. Източете охладителната система, както е описано в Глава 1.
2. Отстранете арматурното табло, както е описано в Глава 11.
3. Разхлабете кабелната скоба от лявата страна на модула на нагревателя и отстранете винта на конектора.
4. Изключете конектора на гърба на превключвателя на двигателя на вентилатора на нагревателя (виж фиг. 8.4).

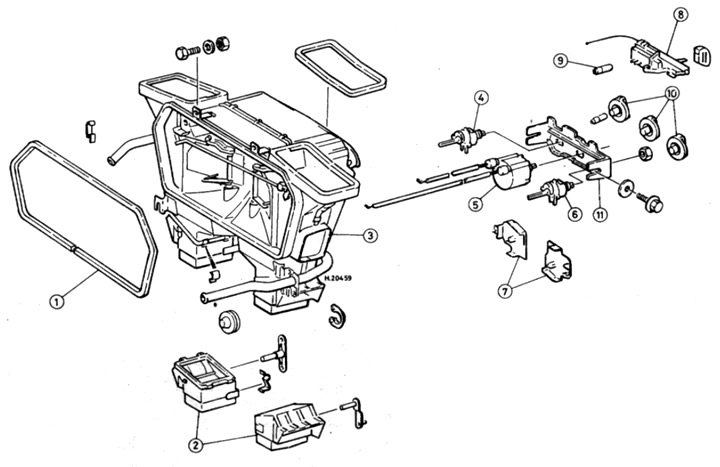

Фиг. 8.4. Части за монтаж на нагревател
1 печат
2 Издухайте дюзата
3 Нагревател
4 Превключвател за вакуум
5 Въздухоразпределител
6 Превключвател за вакуум
7 Корици
8 Превключвател на вентилатора на нагревателя
9 Лампа
10 бутона за превключване
11 Скоба за превключване
5. Изключете вакуумните линии и кабела от контролната лампа на нагревателя.
6. Изключете захранващия маркуч на сърцевината на нагревателя от задната част на главата на цилиндъра.
7. Поставете контейнер под двигателя под подвижния маркуч.
8. Откачете маркуча за връщане на сърцевината на нагревателя от корпуса на термостата. Използвайки сгъстен въздух от крачната помпа, изтласкайте останалата охлаждаща течност от сърцевината на нагревателя, като поставите маркуча на помпата в отвора в маркуча за връщане на сърцевината на нагревателя. Охлаждащата течност ще бъде изтласкана от отвора в заменения контейнер.
9. Развийте двата болта и отделете тръбата на обратния маркуч от фланеца на радиатора на нагревателя (виж фиг. 8.9).

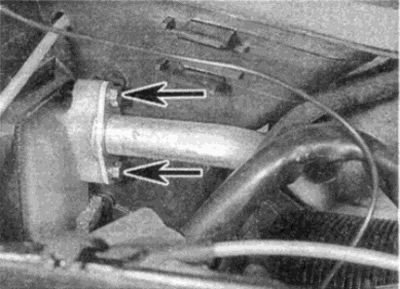

Фиг. 8.9. Развийте болтовете на тръбата на обратния поток (виж фиг. 8.9).
10. Издърпайте дясната въздушна тръба на нагревателния блок под тръбата за връщане на течността.
11. Отстранете двата болта и отделете тръбата за подаване на течност от фланеца от другата страна на сърцевината на нагревателя.
12. Издърпайте лявата въздушна тръба на нагревателния блок под входната тръба на сърцевината на нагревателя.
13. Издърпайте държача на захранващата тръба от преградата на двигателното отделение от дясната страна.
14. Развийте гайката на опорната скоба под държача на захранващата тръба.
15. Развийте гайката на дясната скоба под връщащата тръба.
16. Развийте двете закрепващи гайки от горната част на нагревателния блок.
17. Изключете контролния кабел от превключвателя на двигателя на вентилатора на нагревателя.
18. Изключете контролния кабел на главния амортисьор от страната на нагревателния блок.
19. Отстранете нагревателя от опорните шпилки, повдигнете го и го извадете от автомобила.
Монтиране
20. Монтажът се извършва в обратен ред. Когато свързвате кабела за управление на вентилатора на нагревателя, свържете и закрепете кабела към превключвателя, след което преместете превключвателя в положение на вентилатора "MAX". Свържете края на контролния кабел към главния лост на дросела, отворете дросела докрай, след което закрепете обвивката на кабела.
21. Когато приключите, напълнете охладителната система, както е описано в Глава 1.
Радиатор за отопление
Премахване
22. Отстранете нагревателя, както е описано по-рано в този параграф.
23. Отстранете винтовете на входната тръба на нагревателя.
24. Внимателно развийте всички крепежни елементи по горната повърхност от двете страни и на долната повърхност на нагревателния блок.
25. Изключете рычажный механизъм с лявото и дясното лоста на устройството, предохраняющего от замъгляване.
26. Натиснете ключалката на левия капак на канала против замъгляване, като същевременно издърпате лоста на конектора на пръта.
27. Отстранете уплътненията от лявата и дясната връзка на дюзата против мъгла.
28. Избутайте свързващите лостове на клапите за смесване на въздуха на левия и десния лост
29. Отстранете сферичните глави на свързващите лостове на лявата и дясната клапа за смесване на въздуха от сферичните вдлъбнатини.
30. Разделете двете половини на нагревателния блок и отстранете клапите за смесване на въздуха.
31. Отстранете винтовете, закрепващи рамката на радиатора на нагревателя. Отстранете рамката и отстранете сърцевината на нагревателя.
Монтиране
32. Монтажът се извършва в обратен ред.
Мотор на вентилатора на парното
Премахване
33. Отстранете входния капак от горната част на кутията за подаване на въздух, както е описано в Глава 12.
34. Откачете вакуумния маркуч от вентила на нагревателя (виж фиг. 8.34).

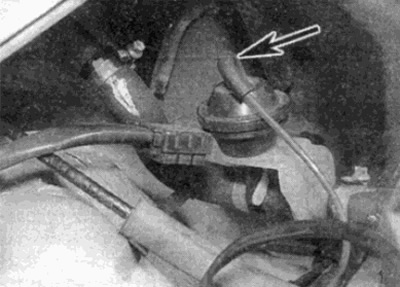

Фиг. 8.34. Изключете вакуумния маркуч (показано със стрелка)
35. Отстранете двата винта на капака на вентилатора на нагревателя (виж фиг. 8.35).

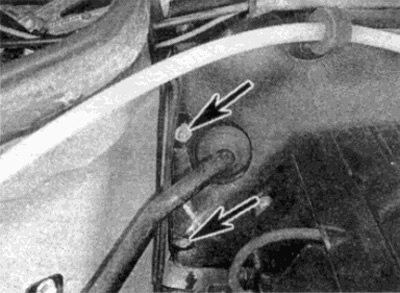

Фиг. 8.35. Развийте винтовете на капака на вентилатора на електрическия нагревател (показани със стрелки)
36. Повдигнете гумената уплътнителна лента от вътрешната стена на преградата на двигателното отделение и развийте двата винта, закрепващи преградата от всяка страна (виж фиг. 8.36).

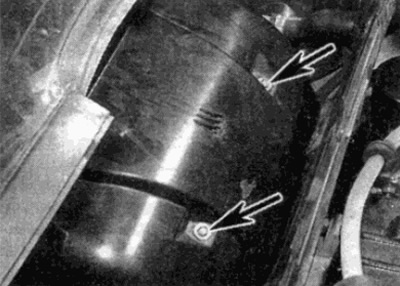

Фиг. 8.36. Винтове, закрепващи вътрешната преграда на двигателното отделение (показани със стрелки)
37. Преместете стената на преградата нагоре и напред. след това свалете капака на вентилатора на нагревателя.
38. Разхлабете кабелните скоби и изключете щепсела на мотора.
39. Развийте болтовете, закрепващи вентилатора на електрическия нагревател и извадете електрическия мотор от корпуса (виж фиг. 8.39).

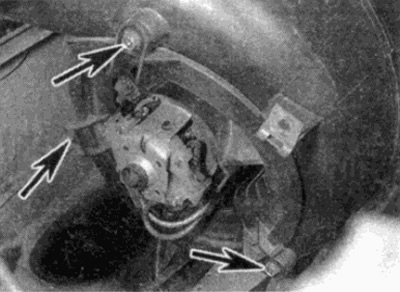

Фиг. 8.39. Болтове за закрепване на двигателя на нагревателя
Монтиране
40. Монтажът се извършва в обратен ред. Клапан за нагревател
Клапан за нагревател
Премахване
41. Отстранете входния капак от горната част на кутията за подаване на въздух, както е описано в Глава 12.
42. Бавно развийте капачката на разширителния съд, за да намалите налягането в охладителната система
43. Изключете вакуумния маркуч от вентила на нагревателя, разположен до електрическия вентилатор на нагревателя в кутията за всмукване на въздух.
44. Разкачете охладителните маркучи и извадете вентила от скобата.
Монтиране
45. Монтажът се извършва в обратен ред. Все пак, имайте предвид, че страната на клапана, маркирана "water inlet" ("входът за вода") трябва да гледа към двигателя. Когато приключите, добавете охлаждаща течност.
