Премахване
1. Отстранете арматурното табло, както е описано в Глава 12.
2. Отстранете жабката, както е описано в параграф 41.
3. Отстранете облицовката под арматурното табло от двете страни. Облицовката е закрепена от страната на водача с четири винта и фиксатор, а от страната на пътника с три винта. Повдигнете щепселите, за да стигнете до винтовете (виж фиг. 42.3).

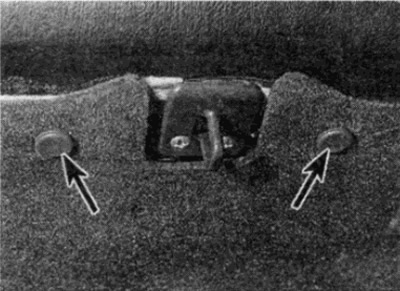

Фиг. 42.3. Вдигнете щепселите (показани със стрелки) и отстранете винтовете
4. Издърпайте уплътнението на вратата от двете страни на А-колоната (виж фиг. 42.4).

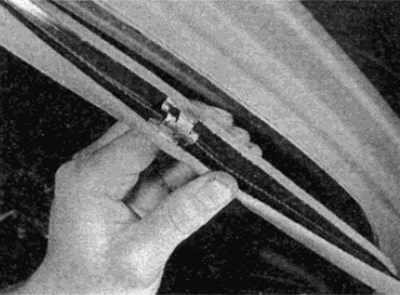

Фиг. 42.4. Отстранете уплътнението на вратата
5. Отстранете двата панела на облицовката на предната колона с помощта на пластмасов клин, като натиснете в областта на ключалката (виж фиг. 42.5).

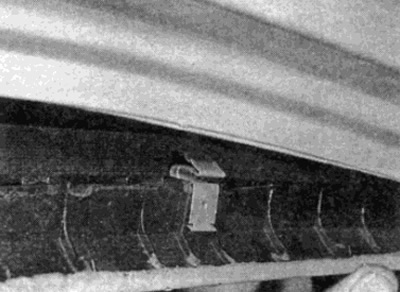

Фигура 42.5 Отстранете облицовките на предния панел
6. Развийте закрепващия винт и отстранете решетката на високоговорителя отгоре от двете страни на арматурното табло.
7. Отстранете горния болт от всяка страна до високоговорителите (виж фиг. 42.7).

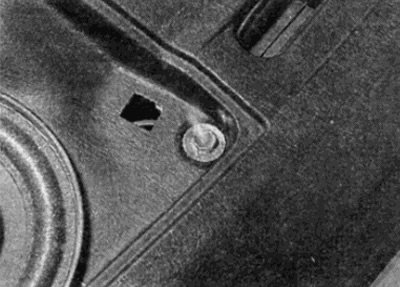

Фиг. 42.7. Отстранете горния болт до високоговорителя
8. С помощта на клещи и защитна кърпа издърпайте дръжката от превключвателя за осветлението, след което развийте закрепващата гайка на превключвателя (виж фиг. 42.8). Изключете кабелите и извадете превключвателя.

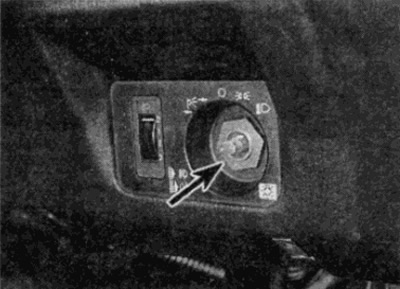

Фиг. 42.8. Развийте гайката, закрепваща ключа за осветлението (показано със стрелка)
9. Повдигнете превключвателя за регулиране на фаровете, разкачете кабелите и вакуумните маркучи и извадете превключвателя. Моля, имайте предвид, че тръбите на маркуча са лилави отгоре и лилаво/жълти отдолу в основата.
10. Повдигнете горните превключватели на арматурното табло или ги избутайте отзад, маркирайте електрическите съединители и изключете щепселите. Отстранете превключвателите.
11. Развийте двата монтажни болта, ляв и десен, закрепващи арматурното табло към подсилващия елемент на тялото (виж фиг. 42.11).

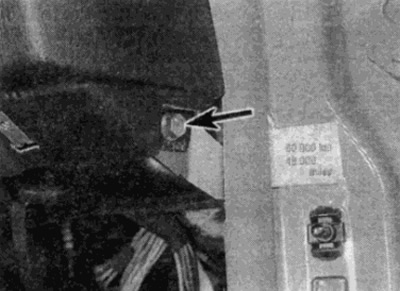

Фиг. 42.11. Развийте болтовете, закрепващи арматурното табло отстрани (показано със стрелка)

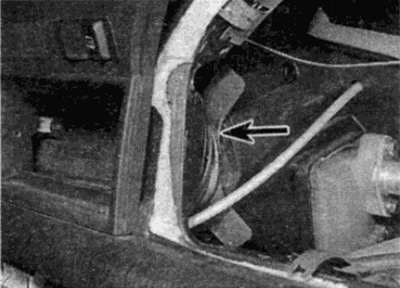

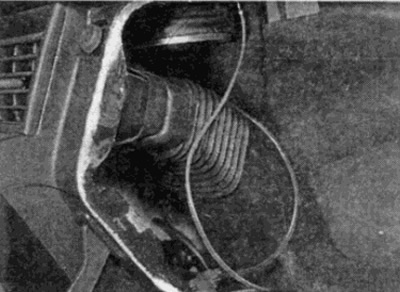

12. Отстранете въздушните тръби от левия и десния канали за въздушен поток (виж фиг. 42.12).
Фиг. 42.12. Отстранете въздушните тръби от въздуховодите

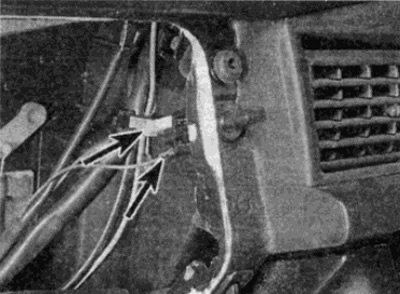

13. Маркирайте местоположението, след което изключете кабелите от светлината на жабката (виж фиг. 42.13).
Фиг. 42.13. Изключете кабелите на осветлението на жабката
14. Развийте болта, закрепващ долната част на арматурното табло към елемента за укрепване на тялото (виж фиг. 42.14).
Фиг. 42.14. Развийте долния болт, закрепващ арматурното табло към подсилващия елемент на тялото
15. Развийте винта, закрепващ арматурното табло от двете страни на дистанционното управление (виж фиг. 42.15).

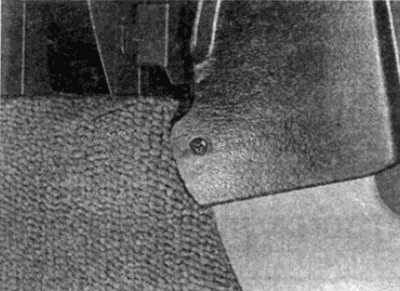

Фиг. 42.15. Развийте страничните монтажни винтове
16. Използване на клещи и защитна кърпа. свалете трите бутона за управление на нагревателя.

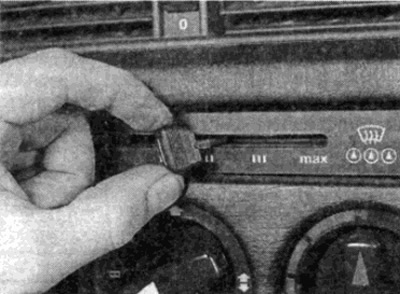

17. Отстранете бутона за превключване на вентилатора на нагревателя (виж фиг. 42.17).
Фиг. 42.17. Отстранете бутона за превключване на вентилатора на нагревателя

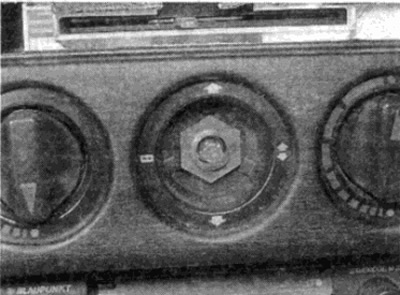

18. Развийте трите гайки, закрепващи блока за управление на нагревателя (виж фиг. 42.18).
Фиг. 42.18. Развийте гайките, закрепващи блока за управление на нагревателя
19. С помощта на клещи и защитна кърпа отстранете решетките на централния въздушен поток (виж фиг. 42.19).

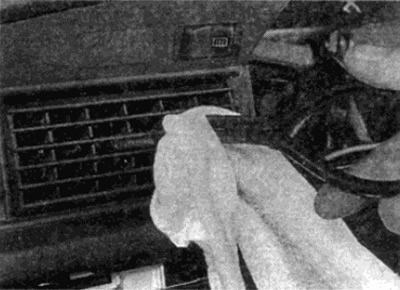

Фиг. 42.19. Издърпайте централните вентилационни отвори
20. Развийте винтовете от всяка страна на отворите в централните вентилационни отвори (виж фиг. 42.20).
Фиг. 42.20. Отстранете винтовете в центъра на вентилационния отвор (показано със стрелка)

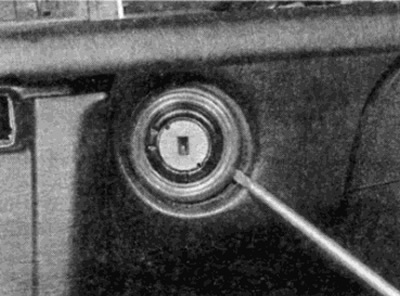

21. Внимателно извадете облицовката на ключа за запалване (виж фиг. 42.21).
[Статията е получена от портала: mercedesman]
Фиг. 42.21. Извадете тапицерията на ключа за запалване

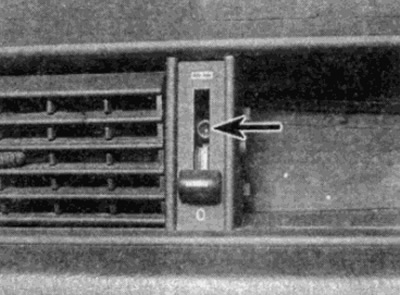

22. Затворете лоста на амортисьора за свеж въздух и развийте болта, работейки през процепа в лоста (виж фиг. 42.22).
Фиг. 42.22. Развийте болта (показано със стрелка) през слота за лоста
23. Издърпайте маркуча за въздух от задната страна на централните вентилационни канали (виж фиг. 42.23).

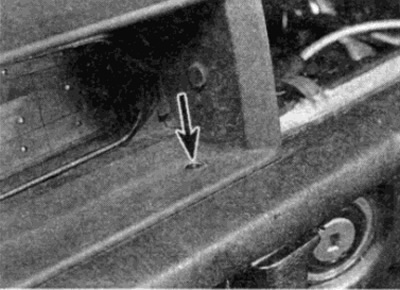

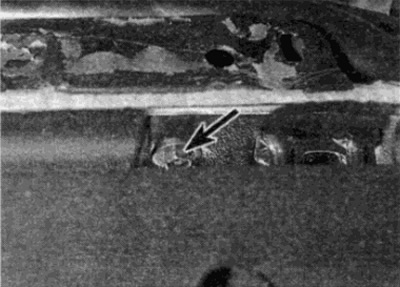

Фиг. 42.24. Отстранете болта зад капака на жабката (показано със стрелка)
24. Развийте болта зад капака на жабката (виж фиг. 42.24) и вътрешната гайка на основата от дясната страна.

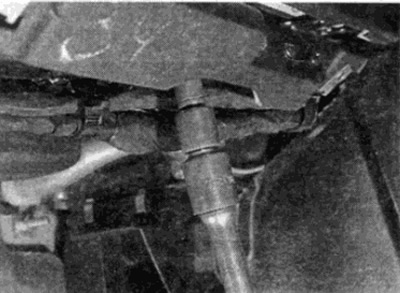

Фиг. 42.23. Отстранете маркуча за въздух (показано със стрелка) централен вентилационен канал
25. Свалете дефлекторите на въздуховодите против мъгла на нагревателя и свалете арматурното табло от купето.
Монтиране
26. Монтажът се извършва в обратен ред.
