Проверка уровня тормозной жидкости

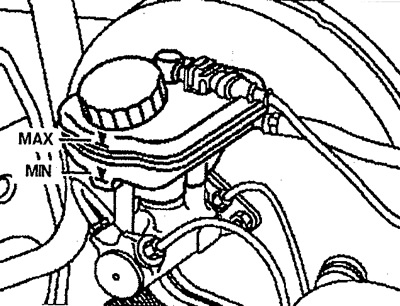

1. Проверьте уровень тормозной жидкости в бачке. Он должен быть между отметками "MIN" и "МАХ" (чуть выше отметки "MIN") (см. рис. 1.37). Если уровень постоянно понижается ниже отметки "MIN", проверьте отсутствие подтеканий в тормозной системе и, при обнаружении, устраните их. Проверьте затяжку и состояние всех трубок и шлангов. Проверьте состояние бачка, пневматических и гидравлических узлов.
Рис. 1.37. Проверка уровня тормозной жидкости.
Внимание! Не переливайте уровень жидкости в бачке выше отметки "МАХ", это приведет к чрезмерному износу тормозных накладок.
2. Откорректируйте уровень жидкости .
Замена тормозной жидкости
3. Пометьте уровень жидкости в бачке 1, используя липкую ленту. Если бачок заполнен полностью после замены тормозной жидкости, возникает риск переливания или переполнения, например, после замены тормозных накладок.
4. Уменьшите уровень тормозной жидкости в бачке примерно на 10 мм.

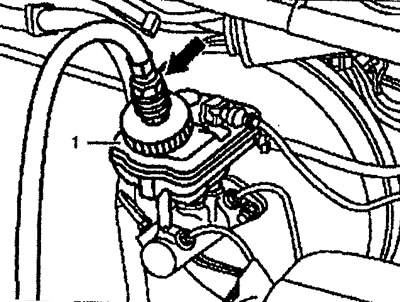

5. Присоедините сливной шланг (стрелка) (см. рис. 1.38).
Рис. 1.38. Присоедините сливной шланг (стрелка) к бачку.
6. Установите автоматический регулятор тормозного усилия в положение полной нагрузки.

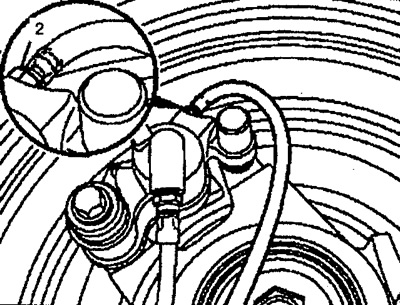

7. Присоедините сливной шланг 2 к тормозному суппорту (см. рис. 1.39).
8. Открутите сливной болт на каждом суппорте до тех пор, пока свежая жидкость не начнет вытекать без воздушных пузырьков.
Рис. 1.39. Присоедините сливной шланг к тормозному суппорту.

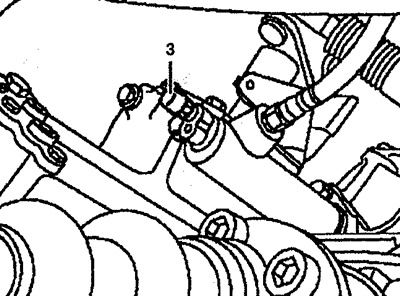

9. Замените тормозную жидкость в бачке сцепления с помощью болта 3 (см. рис. 1.40). Открутите сливной болт до тех пор, пока свежая жидкость не начнет вытекать без воздушных пузырьков.
Рис. 1.40. Замените тормозную жидкость в бачке сцепления.
10. Установите автоматический регулятор тормозного усилия в начальное положение.
11. Отсоедините сливные шланги.
12. Отрегулируйте уровень жидкости в бачке.
Проверка толщины тормозных накладок
Одиночные шины

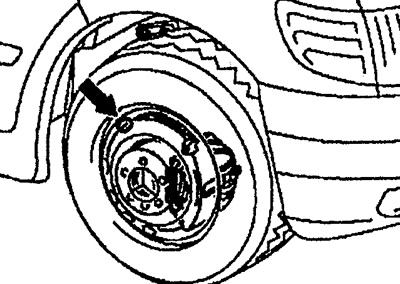

13. Проверьте толщину тормозных накладок через отверстие в диске колеса (см. рис. 1.41). Вставьте щуп в отверстие до упора и измерьте толщину накладки. Максимально допустимый износ составляет 3 мм.
Рис. 1.41. Проверка толщины тормозных накладок (одиночные шины).
Сдвоенные шины

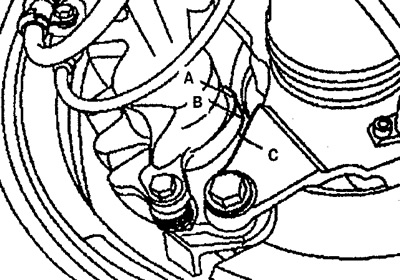

14. Проверьте положение меток А и В на тормозном суппорте при вращении относительно края С (см. рис. 1.42). А — новая прокладка, В — оставшаяся прокладка около 5 мм. Этот тест — только грубая проверка. Если метка В приблизилась к метке С, необходимо произвести проверку, сняв колесо.
Рис. 1.42. Проверка толщины тормозных накладок (сдвоенные шины).
