Проверка уровня жидкости в усилителе рулевого управления
1. Снимите крышку 1 с бачка усилителя рулевого управления (см. рис. 1.34). Проверьте уплотнение крышки на отсутствие повреждений и замените ее при необходимости.
2. Проверьте уровень жидкости при температуре 20°С, который должен быть между отметками "MIN" и "МАХ".
3. Отрегулируйте уровень жидкости путем ее доливания или отсасывания.
4. Закрутите крышку 1 бачка.

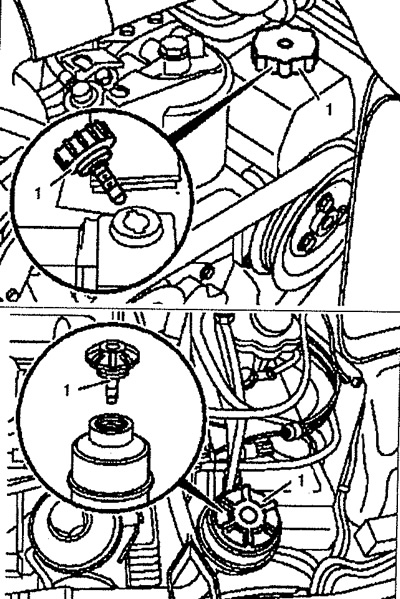

Рис. 1.34. Бачок усилителя рулевого управления.
Проверка состояния рулевого механизма
5. Проверьте свободный ход а рулевого колеса (см. рис. 1.35). Поверните рулевое колесо слева направо от начала до конца. Если свободный ход больше допустимого, проверьте свободный ход тяг рулевого управления и устраните его. Допустимый ход — 30 мм.

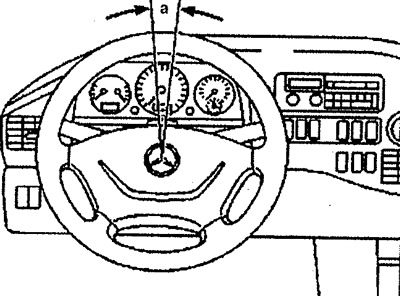

Рис. 1.35. Проверка свободного хода рулевого колеса.
6. Проверьте визуально рулевые тяги и шаровые опоры 1 на повреждения и правильность крепления. Проверьте биение шаровых опор путем надавливания и толкания их в разные стороны рукой. Если биение больше допустимого, необходимо их заменить. Допустимое биение — 2 мм.
7. Проверьте резиновые чехлы шаровых опор 1 (см. рис. 1.36). Проверьте чехлы на отсутствие повреждений, правильность установки контактных поверхностей. Замените шаровые опоры с поврежденными чехлами.
8. Проверьте визуально защитные чехлы полуосей 2 на отсутствие повреждений и правильность установки. Замените их при необходимости.

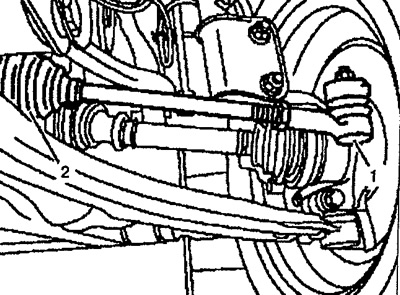

Рис. 1.36. Проверка резиновых чехлов шаровых опор и защитных чехлов полуосей.
1. Резиновые чехлы шаровых опор,
2. Защитные чехлы полуосей.
