Проверка работы индикаторных и сигнальных лампочек
1. Установите ключ зажигания в положение "2" и затяните стояночный тормоз. При этом должны включиться следующие индикаторные лампочки (см. рис. 1.23):

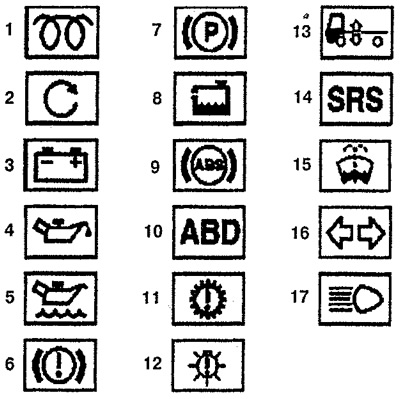

Рис. 1.23. Индикаторные и сигнальные лампочки.
- 1 - лампочка предварительного накаливания / иммобилайзер (дизельные двигатели);
- 2 - иммобилайзер (бензиновые двигатели);
- 3 - лампочка индикации подзарядки аккумуляторной батареи;
- 4 - лампочка индикации давления масла;
- 5 -лампочка уровня масла в двигателе;
- 6 - лампочка индикации уровня тормозной жидкости /износа тормозных накладок;
- 7 - стояночный тормоз;
- 8 - лампочка индикации уровня охлаждающей масла;
- 9 - ABS;
- 10 - блок управления автоматической коробкой передач;
- 11 - лампочка неисправности индикаторной или сигнальной лампочки;
- 12 - лампочка индикации пневматической подвески;
- 13 - подушки безопасности и запас топлива.
По истечении нескольких секунд лампочки должны погаснуть в следующей последовательности: Иммобилайзер, ABS, ABD, блок управления автоматической трансмиссией, пневматическая подвеска, подушки безопасности (SRS) и запас топлива. Если в системе имеется неисправность, тогда лампочка будет гореть постоянно. После вычисления температуры запуска гаснет лампочка предварительного накаливания.
2. Заведите двигатель. Все лампочки, за исключением лампочки стояночного тормоза, должны погаснуть. Если уровень охлаждающей масла низкий, низкий уровень жидкости в тормозной системе, системе охлаждения или бачке стеклоомывателей (15), лампочки индикации будут гореть постоянно.
3. Проверьте другие индикаторные лампочки, например, указатели поворота 16, фары 17.
Проверка работы сигнала
4. Нажмите на контактную плиту на рулевом колесе (см. рис.1.23).

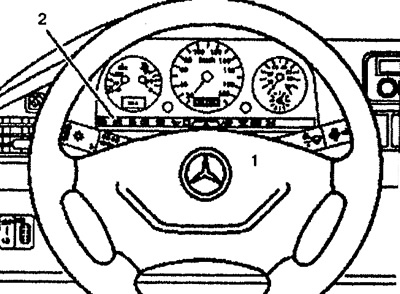

Рис. 1.24. Проверка работы сигнала.
1. Рулевое колесо,
2. Щиток приборов.
Проверка работы многофункционального переключателя
Текст перепубликован с веб-сайта [MercedesMAN]
5. Поверните выключатель фар 1 в положение
и нажмите вверх выключатель противотуманных фар 2 (см. рис. 1.25, 1.26). Проверьте габаритные огни, противотуманные фары, парковочные огни, заднюю противотуманную фару на работоспособность.

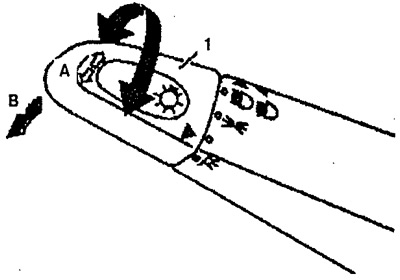

Рис. 1.25. Проверка габаритных и парковочных огней.
Рис. 1.26. Проверка противотуманных фар.
6. Поверните выключатель фар 1 в положение
и проверьте ближний свет фар в положении А и дальний — в положении В.
7. Поверните выключатель фар 1 в положение
и переместите выключатель многофункционального переключателя в положение D и в положение Е. Проверьте правый парковочный фонарь — в положении D, а левый — в положении Е.
8. Включите зажигание.
9. Переместите выключатель в положение D и Е (см. рис. 1.27). Проверьте правый указатель поворота в положении D и левый — в положении Е.

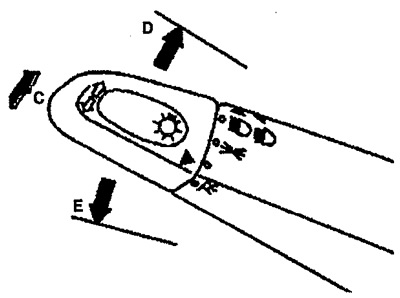

Рис. 1.27. Проверка указателей поворота.
10. Нажмите многофункциональный переключатель из положения А в положение С. Проверьте мигающий дальний свет фар.
11. Выключите зажигание.
12. Нажмите выключатель аварийной сигнализации (см. рис. 1.28). Проверьте работу аварийной сигнализации.

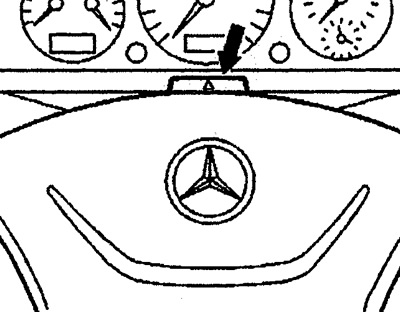

Рис. 1.28. Проверка аварийной сигнализации.
Проверка работы стеклоочистителей и стеклоомывателей
13. Проверьте фиксатор А и резинку щетки стеклоочистителя В (см. рис. 1.29). Проверьте состояние фиксатора и резинки лобового стекла. Замените, если необходимо.

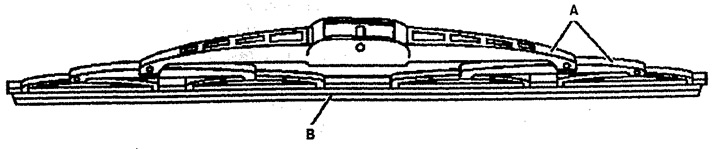

Рис. 1.29. Щетка стеклоочистителя.
14. Установите выключатель стеклоочистителей в положение "ON", переместите его в положение "1", "2", "3", затем установите его в положение "OFF" (см. рис. 1.30). Положение "1 " — прерывистая работа стеклоочистителей, "2" — медленная работа стеклоочистителей, "3" — быстрая работа стеклоочистителей.

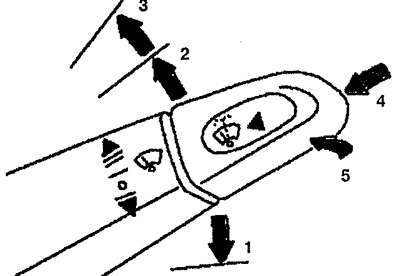

Рис. 1.30. Проверка работы стеклоочистителей и стеклоомывателей.
15. Нажмите на наконечник правого многофункционального переключателя 4. Одновременно должны сработать насос стеклоомывателя и стеклоочиститель. Проверьте распыление жидкости через жиклеры.
16. Включите дальний свет фар. Нажмите на наконечник правого многофункционального переключателя 4. Одновременно должны сработать насос стеклоомывателя и стеклоочиститель фар. Проверьте распыление жидкости через жиклеры.
