Köztes ház beépítési részletei
20 - Meghajtott tengely; 33 - 2. spirális fogaskerék; 35, 65, 73, 78 - Külső csapágygyűrűk; 36, 44, 49a, 66 - Tömítések; 45 - Rögzítőgyűrű; 46 - Hátrameneti sebességváltó tengelye; 47, 55, 60 - Tűcsapágyak; 48 - Hátramenet; 49 - Köztes lemez; 51 - Hub; 52 - Hátrameneti csavarmenet; 53 - Szinkronizáló gyűrű; 57, 61 - Perselyek; 58 - Szinkronizáló; 59 - 1. fokozat spirális fogaskerék; 62 - 1. fokozat tengelykapcsoló; 63 - Tápcsatlakozó; 64 - Kapcsolókar; 65 - Súrlódó gyűrű; 67 - Laprugó; 69 - Csavar; 70 - Golyóscsapágy
Eltávolítás

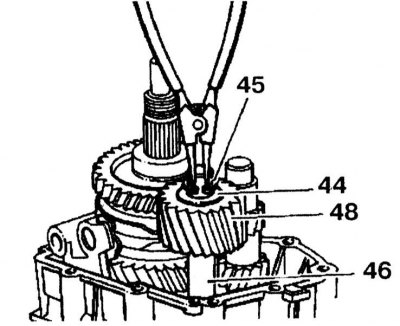

1. Távolítsa el a rögzítőgyűrűt (45). Távolítsa el a hátrameneti fokozatot (48) a tűcsapággyal és a hátrameneti tengely (46) két távtartójával (44).

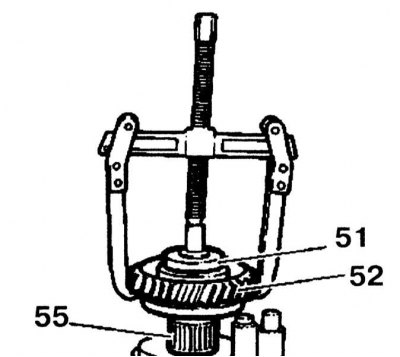

2. Távolítsa el a hátrameneti spirális fogaskereket (52) a kerékagyval (51) egy lehúzó segítségével, és távolítsa el a tűcsapágyat (55).

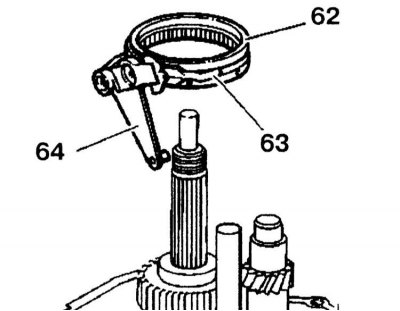

3. Távolítsa el a kart (64), a villát (63) és az 1. fokozat tengelykapcsolóját (62) a hajtott tengelyről.

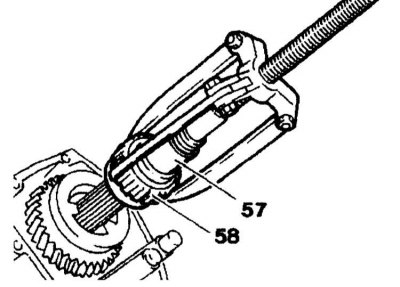

4. Távolítsa el az 1./hátrameneti szinkronizálót (58) a hátrameneti sebességváltó perselyével (57) együtt.

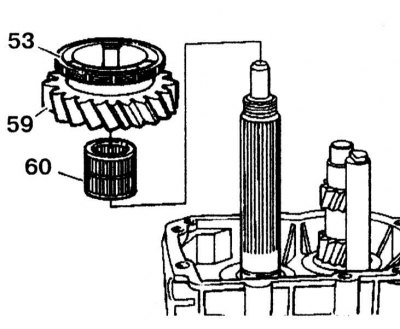

5. Távolítsa el a hajtott tengelyről az 1. fogaskerék spirális fogaskereket (59) a szinkrongyűrűvel (63) és a tűcsapágyat (60).

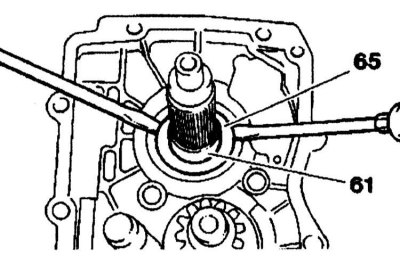

6. Két csavarhúzóval távolítsa el a súrlódó gyűrűt (65) és a perselyt (61), amíg a súrlódó gyűrű (65) körülbelül 3 mm-rel ki nem nyúlik. Ha a persely erősen meg van nyomva, akkor kissé fel kell melegíteni.

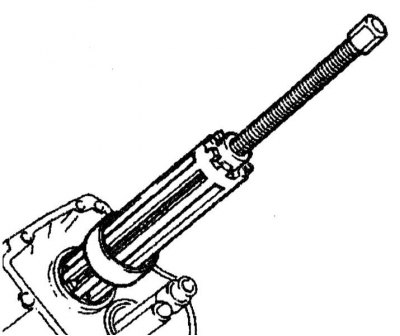

7. Távolítsa el a dörzsgyűrűt és a perselyt egy lehúzóval.

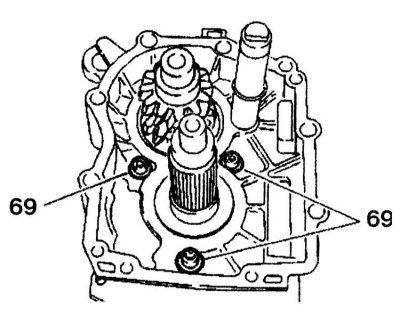

8. Csavarja ki a tartót rögzítő csavarokat (69).

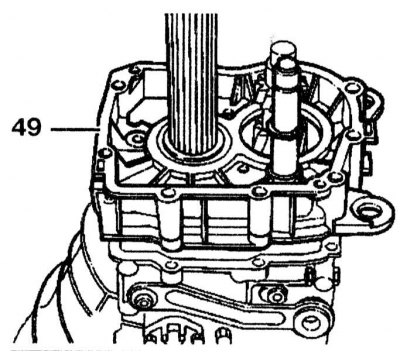

9. Távolítsa el a közbenső házat (49) a sebességváltóról.

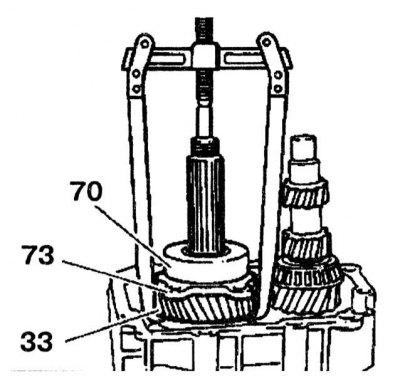

10. Egy lehúzó segítségével távolítsa el a 2. csavarkereket (33) és a golyóscsapágyat (70) a rögzítővel (73).

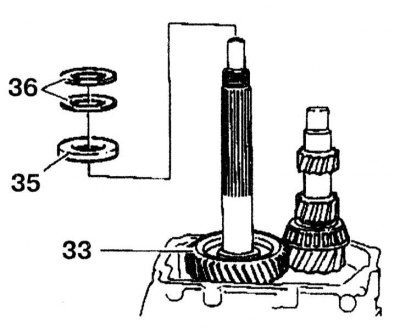

11. Távolítsa el a 2. csavarkereket (33) és a távtartókat (36) a hajtott tengelyről.
Telepítés

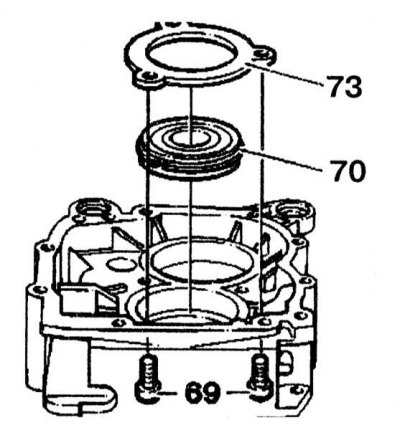

1. Nyomja be a golyóscsapágyat (70) a közbenső lemezbe és rögzítse a tartóval (73). Húzza meg a csavarokat (69) 30 Nm nyomatékkal.
2. Cserélje ki a tömítést.

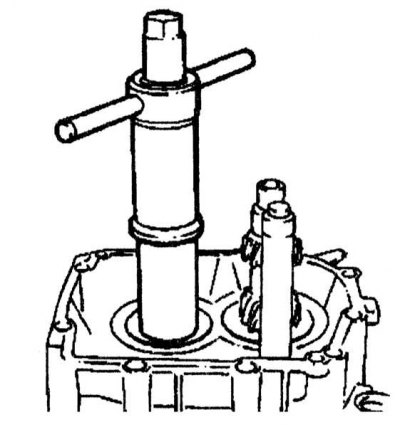

3. Egy prés segítségével nyomja rá a közbenső lemezt a hajtott tengelyre és a sebességváltó házára.
Online forrásból átvett publikáció [MercedesMan.ru]

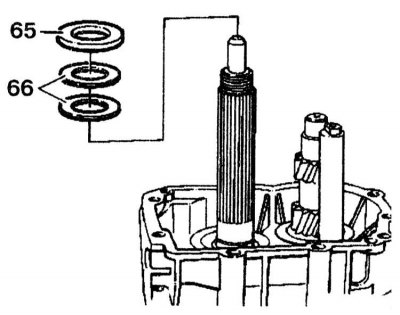

4. Szerelje fel az alátéteket (66) a súrlódó gyűrűre (65).

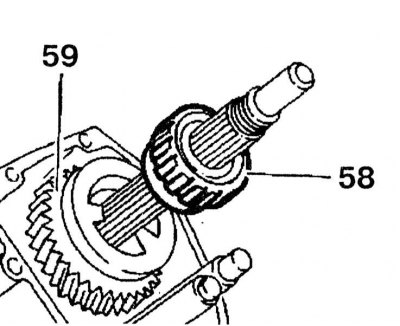

5. Szerelje be a szinkronizálót (58) úgy, hogy a karima az 1. fokozat kúpkereke (59) felé nézzen. Melegítse fel a perselyt körülbelül 80°C-ra.

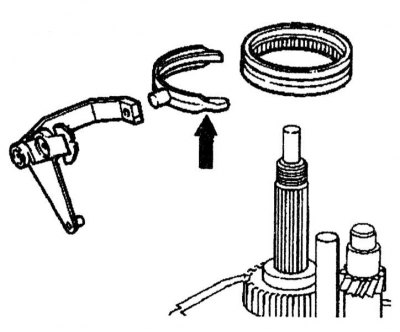

6. Helyezze be a villát a karba úgy, hogy a rövid kar (nyíl) a hátrameneti tengelykapcsoló felé kerüljön.
Ezután a telepítés az eltávolítás fordított sorrendjében történik.
