Köztes tengely beépítési részletek
5 - 4./5. sebességváltó kar; 6 - 4./6. sebességváltó villa; 7, 12, 13, 30 - Rögzítő gyűrűk; 8 - Axiális csapágy; 9, 35, 36 - Súrlódó gyűrű; 10 - Tárcsás rugó; 11 - Tömítések; 14, 25 - Szinkronizáló; 15, 26 - Tengelykapcsolók; 16, 23, 31 - Szinkronizáló gyűrűk; 17, 23a, 31a - Gyűrűs rugók; 18 - 4. fokozat spirális fogaskerék; 19, 21, 34 - Tűcsapágyak; 20 - Közbenső tengely; 22 - 3. fokozat spirális fogaskerék; 27 - 2./3. sebességváltó villa; 29 - 2./3. sebességváltó kar; 33 - 2. fokozat spirális fogaskerék
Szétszerelés

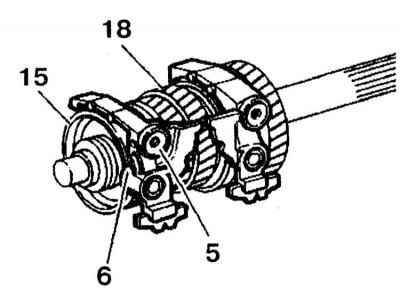

1. Fordítsa el a 4./5. sebességváltó kart (5) 90°-kal, és vegye le a villával (6) és a tengelykapcsolóval (15) együtt.

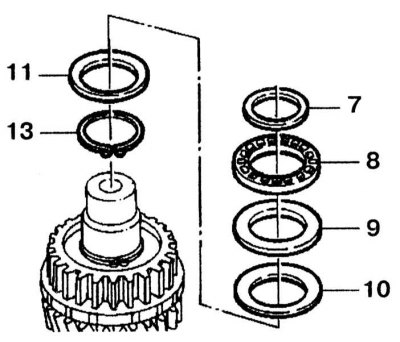

2. Csavarhúzóval távolítsa el a rögzítőgyűrűt (7). Távolítsa el a tengelycsapágyat (8), a súrlódó gyűrűt (9), a tárcsarugót (10), a távtartót (11) és a rögzítőgyűrűt (13) a hajtott tengelyről.

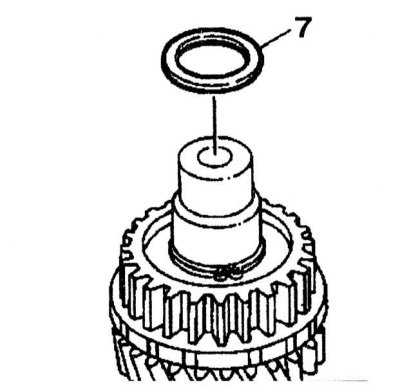

3. Szerelje vissza a rögzítőgyűrűt (7).

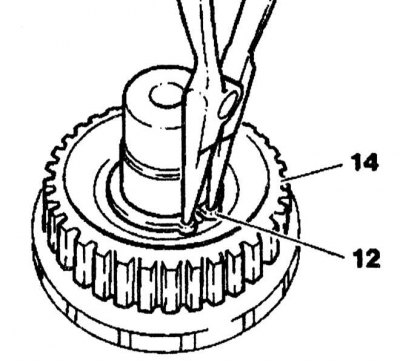

4. Távolítsa el a szinkronizáló (14) rögzítőgyűrűjét (12) a hajtott tengelyről.

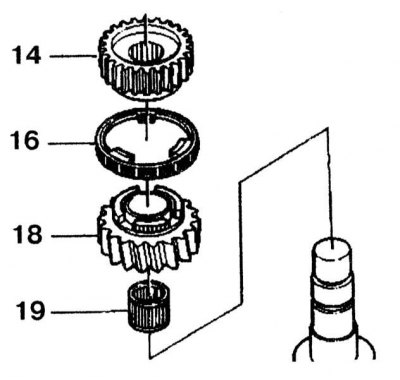

5. Távolítsa el a szinkronizálót (14), a 4. sebességi fogaskereket (18) a gyűrűvel (16) és a tűcsapágyat (19) a hajtott tengelyről.

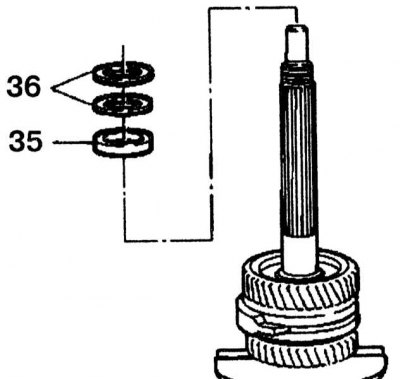

6. Távolítsa el a távtartókat (36) és a súrlódó gyűrűt (35) a hajtott tengelyről.

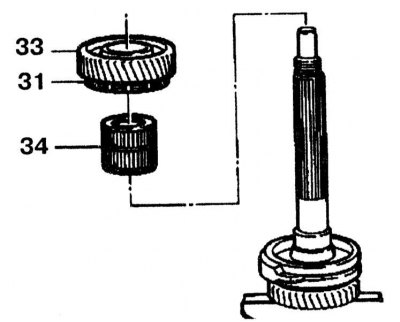

7. Távolítsa el a 2. fogaskerekes csavarkereket (33) a szinkrongyűrűvel (31) és a tűcsapágyat (34) a tengelyről.
8. Távolítsa el a szinkronizáló gyűrűt a 2. sebességi fogaskerékről.
9. Távolítsa el a 2/3 sebességváltó kart a villával és a tengelykapcsolóval együtt. Fordítsa el a kart 90°-kal, és vegye ki a villát.
10. Távolítsa el a 2./3. fokozat szinkronizáló (25) rögzítőgyűrűjét (30).
11. Távolítsa el a 2/3-as fogaskerekes szinkronizálót (25) és a 3. fogaskerekes csigakereket (22 gyűrűvel (23) és tűcsapággyal (21) a hajtott tengelyről.
12. Távolítsa el a szinkronizáló gyűrűt (23) a 3. sebességi fogaskerékről (22).
Szerelés

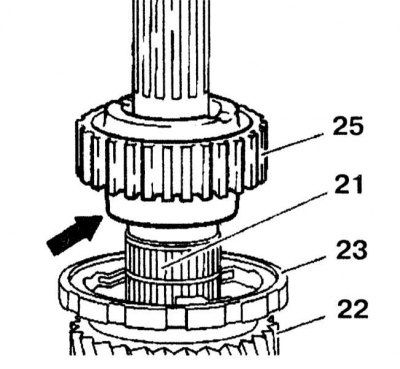

1. Szerelje fel a szinkronizálót (25) a hajtott tengelyre úgy, hogy az éle a 3. fogaskerekű spirális fogaskerék (22) felé nézzen (nyíl).

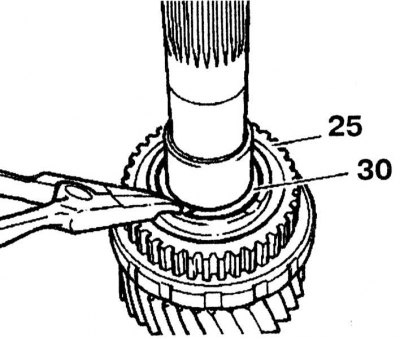

2. Győződjön meg arról, hogy a rögzítőgyűrű (30) megfelelően illeszkedik a horonyba.

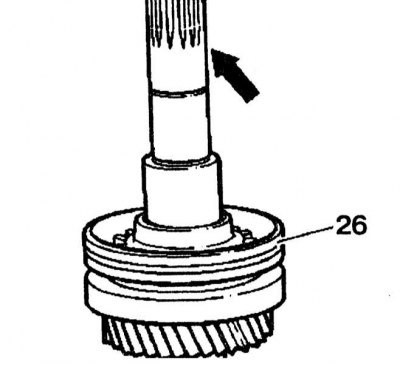

3. Szerelje fel a 2/3. tengelykapcsolót (26) a hajtott tengelyre úgy, hogy a (2) hornyok a bordák felé nézzenek.

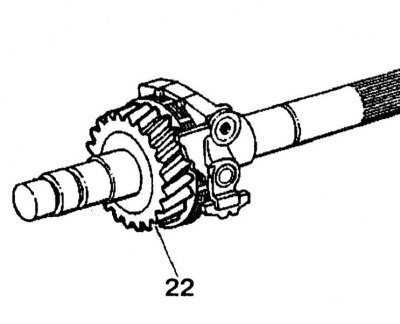

4. A váltókar reteszelő elemét a 3. sebességi fokozat spirális fogaskereke felé kell felszerelni (22).
5. Nyomja a 4. fokozat szinkronizáló gyűrűjét a csigafogaskerékre, amíg a gyűrűrugó bele nem illeszkedik a horonyba.
Ezután a telepítés az eltávolítás fordított sorrendjében történik.
