Eltávolítás
1. Csavarja ki a 2./3. sebességváltó kart.

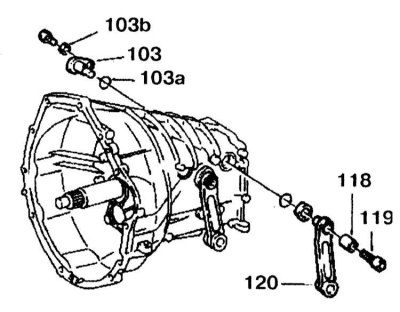

2. Csavarja le a 2/3-as sebességváltó tengelyét (103), és vegye le a sebességváltó kart (120).

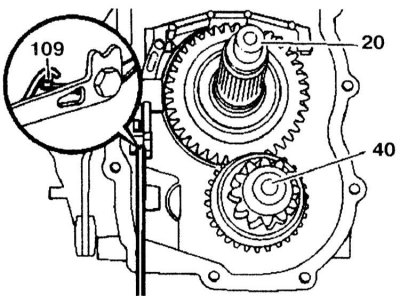

3. Akassza ki a rugót (109), távolítsa el a közbenső tengelyt (110), és vegye le a hajtott tengelyt (140) a sebességváltóról.
4. Csavarja ki a 4/5-ös sebességváltó kart (117).

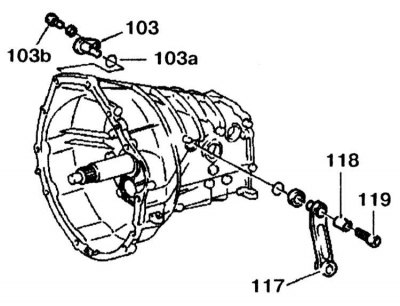

5. Csavarja le a 4/5-ös sebességváltó tengelyét (103), és vegye le a váltókart a sebességváltóról.
6. Távolítsa el a 4/5 sebességváltó kart (5), a villát (6) és a tengelykapcsolót (15) a hajtótengelyről.

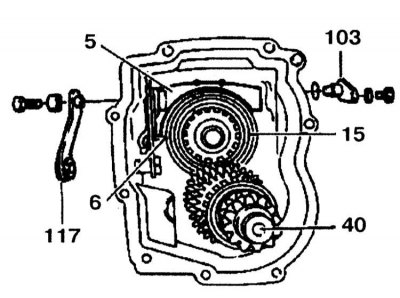

7. Távolítsa el a közbenső tengelyt (40) a sebességváltóról Ellenőrizze a közbenső tengely sérülését és kopását.

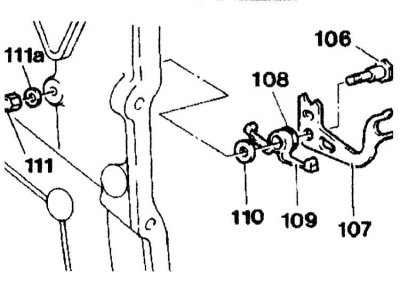

8. Lazítsa meg az anyát (111) a mosó (111a), majd távolítsa el a pin-kód (106) a rögzítőkart (107), ujj (108), lemez tavasszal (109), valamint a tömítés (110).

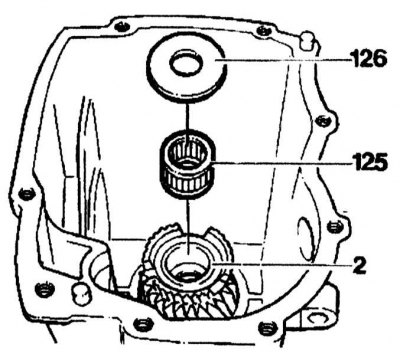

9. Távolítsa el a súrlódó gyűrűt (126) és a tűcsapágyat (125) a hajtótengelyről (2).

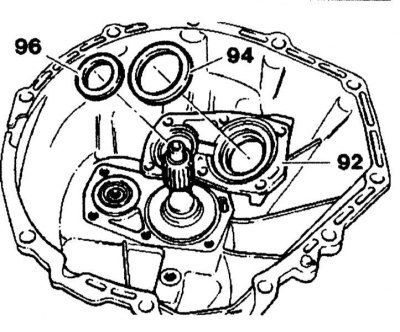

10. Távolítsa el az elülső sebességváltó fedelét (92).
[További információ a weboldalon: MercedesMan]
11. Távolítsa el a hajtótengelyt (2) a golyóscsapággyal (43) és a távtartókkal (43a) előre.

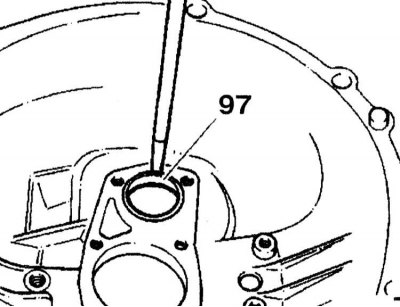

12. Távolítsa el a külső csapágygyűrűt (97) egy sodrással.
Az axiális hézag beállítása

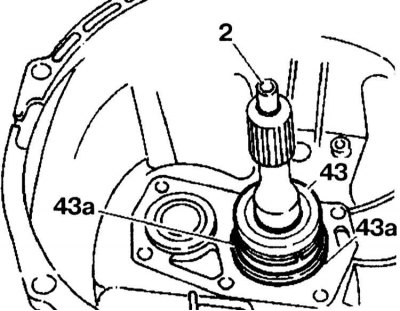

1. Szerelje be a hajtótengelyt (2) golyóscsapággyal (43) és távtartókkal (43a) a sebességváltó házába egy sodrással.

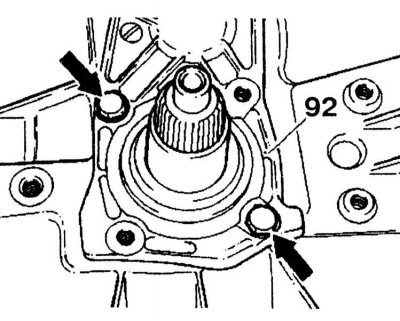

2. Szerelje fel a közbenső tengelyt, a hajtott tengelyt, a közbenső lemezt, a hátsó és az első sebességváltó fedelét. A hajtótengely felszerelése után rögzítse a sebességváltó elülső fedelét (92b) két csavarral (nyíl), hogy a hajtótengely ne essen ki a sebességváltó házából a hajtott tengely beszerelésekor.

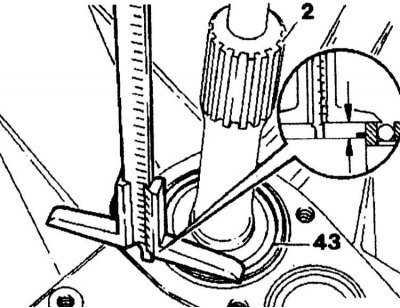

3. Állítsa be a hajtótengely (2) axiális hézagát 0-0,1 mm között. Ehhez mérje meg a távolságot a csapágyhorony (43) szélétől a sebességváltó illeszkedő felületéig egy féknyereg segítségével.

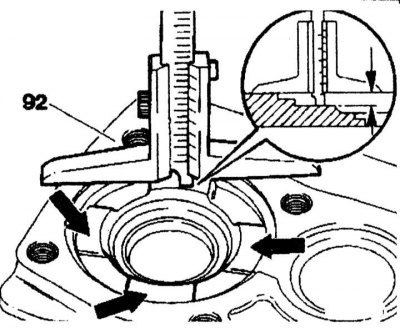

4. Mérje meg a távolságot az elülső burkolat (92) illeszkedő felületétől a csapágyház (4) sík felületéig (nyilak) A méréshez a legrövidebb távolságot kell venni. Ha a csapágyház az elülső burkolathoz van csavarozva, mérje meg a mélységet az illeszkedő felülettől a horonyig. Számítsa ki az alátétek szükséges vastagságát: Mélység (7,00 mm) - Hézag (6,50 mm) = Különbség (0,50 mm) = alátétvastagság (0,50 mm). Az alátétek 0,2, 0,3, 0,5 mm vastagságban kaphatók.

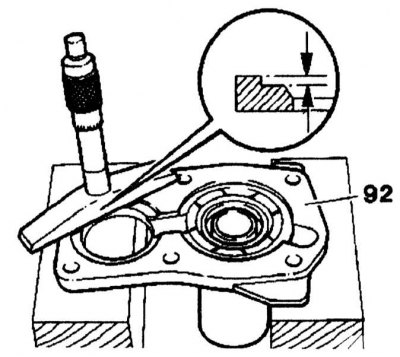

5. Állítsa be a közbenső tengely tengelyirányú hézagát 0-0,05 mm között. Ehhez mérje meg a horony mélységét a sebességváltó elülső burkolatának (92) csatlakozófelületétől.

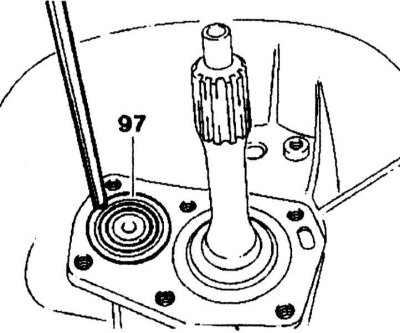

6. Távolítsa el az ellentengely csapágyának külső gyűrűjét (97) egy sodrással, forgassa a tengelyt addig, amíg a kúpgörgős csapágy megfelelően be nem illeszkedik.

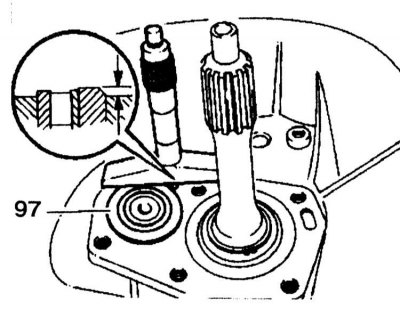

7. Mérje meg a távolságot a külső gyűrű (97) széle és a sebességváltó csatlakozó felülete között (lásd kontraszt ábra). Határozza meg a távtartók vastagságát: Mélység (2,47 mm) - rés (2,21 mm) = különbség (0,26 mm) - rés (0,05 mm) = távtartó vastagsága (0,21 mm). A tömítések 0,2, 0,22, 0,25, 0,27, 0,3, 0,32, 0,35, 0,37 és 0,5 mm vastagságban kaphatók.
8. Szerelje be a tömítéseket (94) és (96) az elülső sebességváltó burkolatába (92), és rögzítse zsírral (lásd a 19.10. ábrát).
