Tartalomjegyzék: Szétszerelés ↡ Szerelés ↡
Szétszerelés

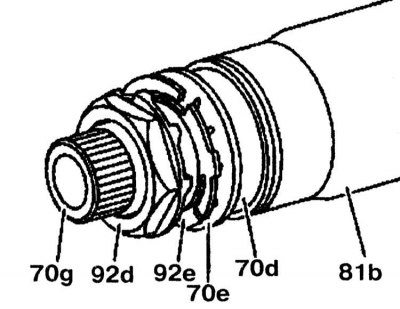

1. Távolítsa el az anyát (92d) és a rögzítőlemezt (92e), a tárcsarugót (70e) és a nyomógyűrűt (70d).

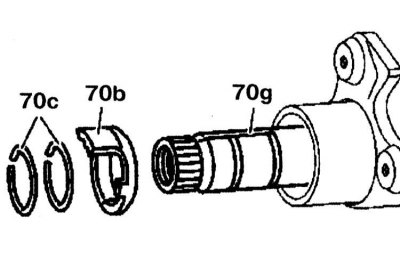

2. Távolítsa el a kormánytengelyt (70g), a nyomógyűrűt (70b) és a rögzítőgyűrűt (70c) a tekercses modelleken. Nyomja ki a golyóscsapágyat a csőből a kormánytengely segítségével, és cserélje ki.
Szerelés

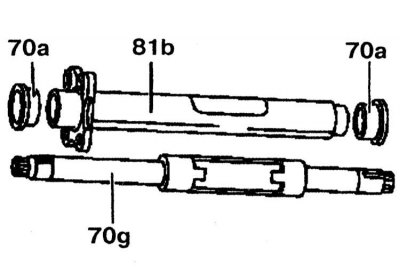

1. Nyomja ütközésig a golyóscsapágyat (70a) a külső csőbe (81b). Helyezze be a kormánytengelyt (70g). Nyomja be a második golyóscsapágyat (70a).

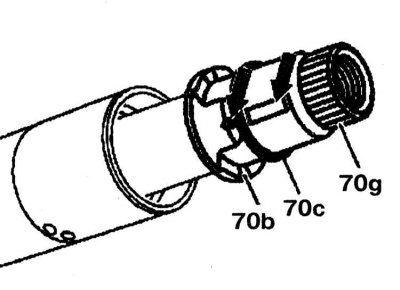

2. Szerelje fel együtt a nyomógyűrűt (70b) és a rögzítőgyűrűt (70c) a kormánytengelyre (70g), ügyelve arra, hogy a rögzítőgyűrű (70c) rögzítve legyen a kormánytengely hornyában.

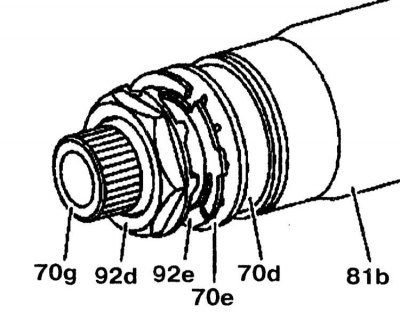

3. Szerelje fel a nyomógyűrűt (70d), a tárcsarugót (70e) és az új rögzítőlemezt (92e) úgy, hogy a rögzítőfülek az csavar felé nézzenek, majd ujjszorosan szerelje be az anyát (92d).
4. Ellenőrizze a kormánytengely forgási könnyedségét. A kormánytengelynek nem szabad axiális kifolyással rendelkeznie a csőben, és elakadás nélkül kell forognia.
