A kormány lengőkar eltávolítása és felszerelése (Mercedes-Benz S-Class W140)

Eltávolítás

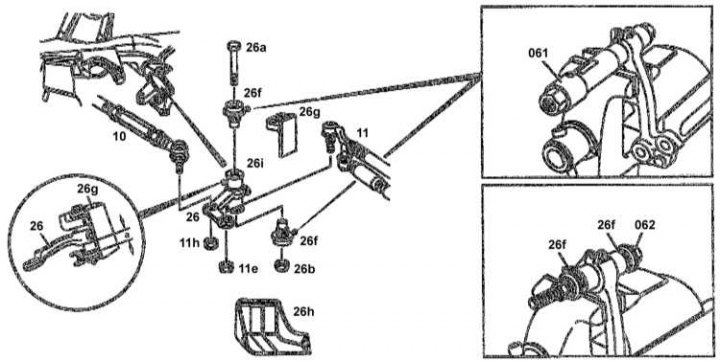

1. Válassza le a hajtórudat (10) az ingakarról (26).

2. Válassza le a középső rudat (11) az ingakarról (26).

3. Távolítsa el a hővédőt (26h).

4. Lazítsa meg az anyát (26b), távolítsa el a csavart (26a) és távolítsa el az ingakart (26) a csapágygyűrűvel (26i) együtt.

5. Csavarhúzóval feszítse fel a tömítőpofákat, és távolítsa el a perselyt a csapágypályáról.

6. A 129 589 00 33 00 számú lehúzóval (061) távolítsa el a gumipárnát (26f).

Telepítés

1. A beszerelés fordított sorrendben történik. A gumipárnát a 201 589 08 43 00 számú célszerszám (062) segítségével teljesen le kell ültetni.

2. Helyesen állítsa be az ingakar szerelvény a illeszkedési méretét a csapágygyűrűvel (a = 22,7 mm).

3. Cserélje ki az összes önzáró rögzítőelemet.

4. Húzza meg 120 Nm erővel az ingakart a csapágyhoz rögzítő önzáró anyát.

Jegyzet. Ha a gömbcsukló megfelelően van elhelyezve, a beállítási helyzet legfeljebb 5 mm-rel változhat.
