A "Tandem" típusú GTZ kialakítása
3, 7, 20 - Dugattyúk; 5 - Rögzítőgyűrű; 8 - Zárólemez; 9 - Forgalmi dugók; 10 - Víztározó; 22 - Lakás; 27 - Vezetőcsap
Szétszerelés
1. Finoman nyomja meg a csapot (3), és egy fogóval távolítsa el a hengeres csapot (27).
2. Távolítsa el a rögzítőgyűrűt (5), és távolítsa el a dugattyút (3) a másodlagos tömítéssel együtt a házból (22).
3. Fogó segítségével távolítsa el az úszódugattyút a testből (22).
4. Törölje le a házat, és ellenőrizze, hogy a ház belső felülete nem sérült-e.
5. Töröljön le minden alkatrészt új fékfolyadékkal.
Szerelés
1. Válassza le a perselyt (040) a perselyről (041).
2. Távolítsa el a másodlagos tömítést és a dugattyút a perselyről (041).
3. Rögzítse a házat (22) a lyukakkal lefelé.
4. Kenje meg a ház furatát fékfolyadékkal.
5. Helyezze be a perselyt (040) a lyukba, és csavarhúzóval nyomja ütközésig az úszódugattyút (20). A dugattyú felszerelésekor ügyeljen arra, hogy a vezetőhorony (nyíl) függőlegesen legyen elhelyezve.
6. Helyezze be a hengeres csapot és távolítsa el a perselyt (040).
7. Rögzítse a fékhengert a furatokkal felfelé.
8. Helyezze be a másodlagos tömítést a házba (22), és nyomja a helyére.
9. Rögzítse a dugattyút (7), helyezze be a zárólemezt (8), és rögzítse a zárógyűrűvel (5), ügyelve arra, hogy a zárógyűrű (5) megfelelően illeszkedjen a ház (22) hornyába.

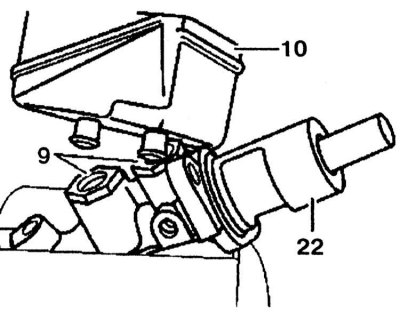

10. Kenje meg a dugókat (9) fékfolyadékkal, és nyomja be a házba (22). Szerelje fel a tartályt (10) az egyik csővel a testre (22), forgassa el 180°-kal, majd szerelje fel a második csövet a testre (22).
