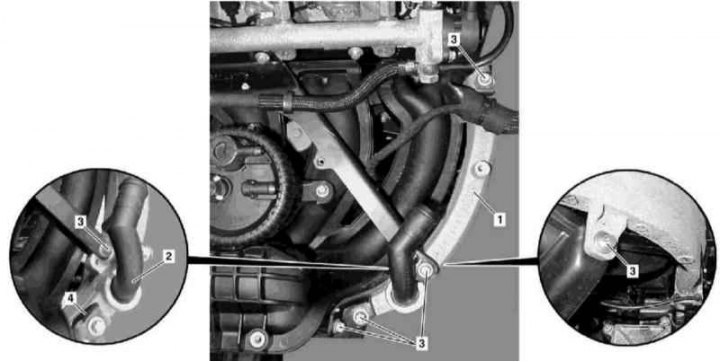

Az EGR-hűtő beszerelésének részletei a 163.113-as modelleken (612-es sorozatú motor)
1 - EGR hűtő; 2 - Csatlakozócső a hűtőrendszer útjához; 3 - Csavarok; 4 - Támasztókonzol
1. Az EGR-hűtő beszerelésének részletei a 163.113-as modelleken (612-es sorozatú motor) ábrán láthatók, amely a szövegben található összes hivatkozást tartalmazza.
2. Ürítse ki a hűtőrendszert (lásd a fejezetet A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, a folyadék cseréje).
3. Távolítsa el a hengerfejburkolat burkolatait.
4. Csavarja ki a rögzítőcsavarokat (3), és távolítsa el a tartókonzolt (4) a hűtőrendszer útjához vezető csatlakozócsővel (2).
5. Távolítsa el a fennmaradó rögzítőcsavarokat (3), távolítsa el az EGR hűtőegységet (1) a hengerfejről, és válassza le a kipufogórendszerről.
6. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőtömítést.
7. Végül indítsa be a motort, és ellenőrizze, hogy a kipufogórendszer alkatrészein nincsenek-e szivárgás jelei.
M628
Hűtő

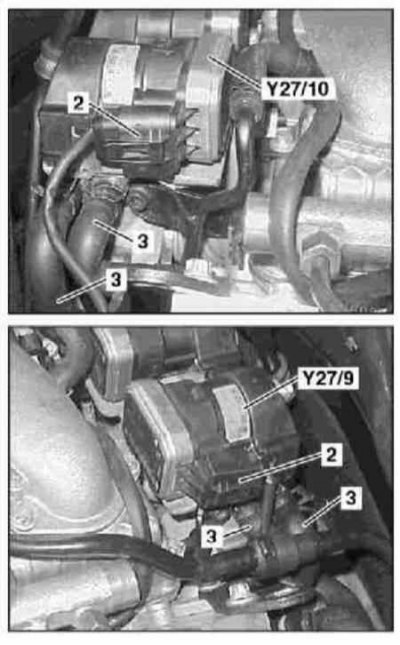

Az EGR-hűtő beszerelésének részletei a 163.128-as modelleken (628-as sorozatú motor)
2 - Elektromos vezetékek érintkezői; 3 - Hűtőútvonalak; Y27/9 - Bal oldali EGR pozicionáló; Y27/10 - Jobb oldali EGR pozicionáló

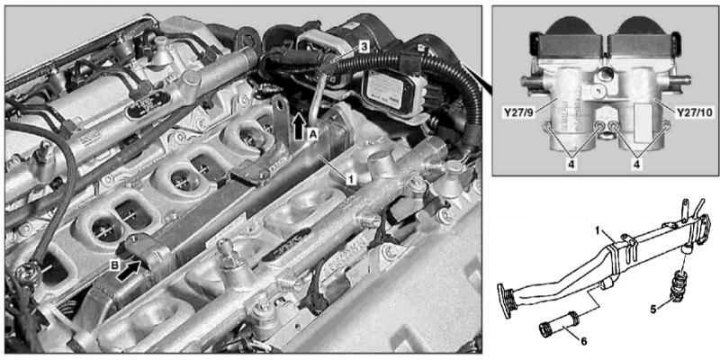

Az EGR-hűtő beszerelésének részletei a 163.128-as modelleken (628-as sorozatú motor)
1 - EGR hűtő; 4 - Csavarok; 5 - Csatlakozási csomópont; 6 - Csatlakozó egység; A - Húzza; B - Húzza
1. Az EGR-hűtő beszerelésének részletei a 163.128-as modelleken (628-as sorozatú motor) az illusztrációkon láthatók, amelyek a szövegben található összes hivatkozást tartalmazzák.
Jegyzet. Az EGR-hűtőt (1) pozicionálók segítségével szerelvényként távolítják el (Y27/9 és Y27/10).
2. Távolítsa el a levegőelosztó egységet (lásd a részt Beszívott levegő alkatrészek szervizelése).
3. Válassza le az elektromos vezetékek csatlakozóit (2).
4. Válassza le a hűtőfolyadék-vezetékeket (3) a pozicionálókról (Y27/9 és 27/10) és hűtő (1) EGR.
5. Először húzza fel (A nyíl) a hűtő (1) hátsó részét, majd mozgassa előre a szerelvényt (B nyíl), és válassza le az összekötő csatlakozókat (5 és 6) - az O-gyűrűket ki kell cserélni.
6. Ha szükséges, távolítsa el a pozicionálókat a hűtőegységből (1) (Y27/9 és Y27/10) (lásd lent).
7. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőtömítést (lásd alább).
Pozícionálók

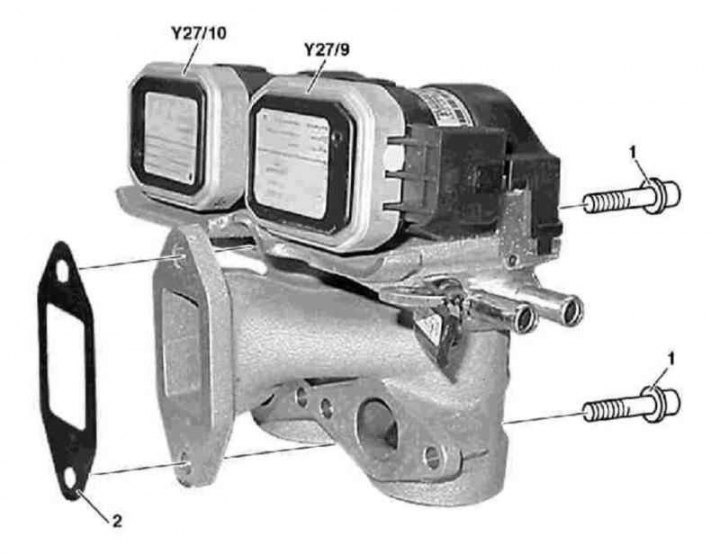

A 163.128-as modellek EGR-helyzetbeállítóinak beépítési részletei (628-as sorozatú motor)
1. Az EGR pozicionálók telepítési részleteit a Ref. illusztráció, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hűtőt (lásd fent)
3. Csavarja ki a rögzítőcsavarokat (1), és távolítsa el a pozícionálókat (Y27/9 és Y27/10) az EGR hűtőegységből.
4. A beszerelés fordított sorrendben történik - ne felejtse el kicserélni a tömítőtömítést (2).
