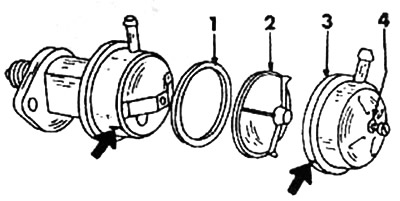

1. Kerek tömítés. 2. Szűrő. 3. Fedél. 4. O-gyűrű.
Karburátoros motorok
Az üzemanyag-szivattyút egy tolórúd hajtja az olajszivattyú hajtótengelyén lévő bütyökön keresztül. A tüzelőanyag-szivattyú egyes részei az ábrán láthatók. Az eltávolítás és a telepítés nem okoz gondot.
A szivattyú nem javítható. Telepített állapotban ellenőrizhető. Végezze el a szükséges műveleteket az alábbiak szerint:
- Zárja rövidre a gyújtásrendszert úgy, hogy rövidre zárja a földvezetéket a gyújtótekercs 1. kivezetéséhez.
- Távolítsa el a bemeneti és kimeneti tömlőket az üzemanyag-szivattyúról.
- Csatlakoztasson egy nyomásmérőt (vákuum) a szivattyú bemenetéhez.
- Addig forgassa a motort az indítóval, amíg a jelzett vákuumszint már nem emelkedik.
- Hasonlítsa össze a kapott értéket a megadott értékkel. Legfeljebb 95 mbar-rel kell csökkennie az első percben.
- Ellenőrizze az üzemanyag-szivattyúból érkező üzemanyag nyomását:
- Csatlakoztasson egy nyomásmérőt a szivattyú kimenetéhez.
- Forgassa a motort az önindítóval, amíg a nyomásérték már nem növekszik.
- Hasonlítsa össze a kapott értéket a megadott értékkel. Az első percben nem csökkenhet 0,05 bar-nál nagyobb mértékben.
Webes forrásból átvett anyag MERCEDESMAN
Ha nem érhető el vákuum vagy nyomás, ellenőrizze, hogy nem szívódik-e be felesleges levegő a gumitömítésen (1) keresztül. Ellenőrzés után cserélje ki a tömítést, és ismételje meg a tesztet.
Üzemanyag-befecskendező motorok
Az üzemanyag-befecskendező járművek elektromos üzemanyag-feltöltő szivattyúval vannak felszerelve.

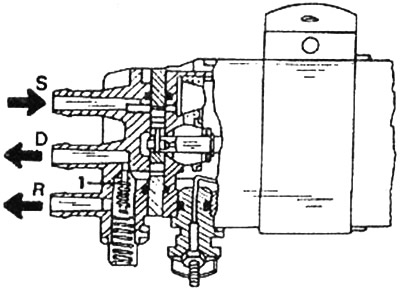

1. Nyomáshatároló szelep. S. Bemeneti cső. D. Kivezető cső. R. Lefolyócső
Ez a szivattyú karbantartást nem igényel, és nem javítható. Ha olyan meghibásodások lépnek fel, amelyek az üzemanyag-szivattyút jelzik, akkor a szivattyú teljesítményét az alábbiak szerint kell mérni:
Válassza le az üzemanyag-visszavezető tömlőt az üzemanyag-adag elosztójáról (üzemanyag-adagoló).

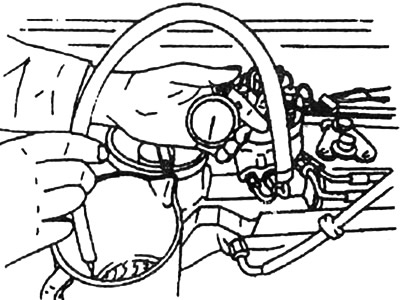

Saját készítésű üzemanyagtömlő (lásd a képet) rögzítse az üzemanyag-adagolóhoz (adagoló), és engedje le egy mérőedénybe.

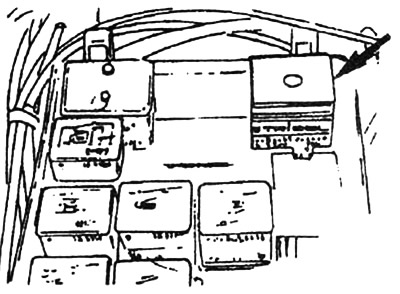

Húzza ki az üzemanyag-szivattyú relét (nyíl).

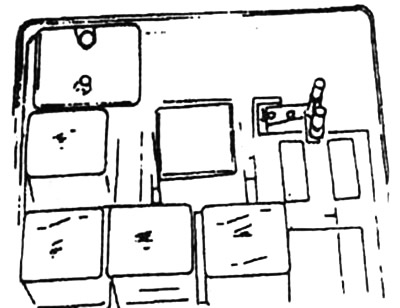

Az 1. és 2. érintkezők áthidalják az üzemanyag-szivattyú áramellátását.
30 másodperc elteltével húzza ki a jumpert.
Ha a szivattyú teljesítménye (üzemanyag mennyiségét egy mérőedényben 30 másodperc alatt) kevesebb, mint 1 l/30 mp, akkor a következő elemeket kell ellenőrizni:
- Ellenőrizze a feszültséget az üzemanyag-szivattyúnál. Értékének el kell érnie legalább a 11,5 V-ot.
- Ellenőrizze az üzemanyag-vezetékeket a fojtás és a szorítás beállítására.
- Ellenőrizze a háló áteresztőképességét az üzemanyag-adag elválasztó bemeneténél.
- Válassza le az üzemanyag-leeresztő vezetéket az üzemanyag-akkumulátor és a bemeneti csappantyú között, és ellenőrizze újra a teljesítményt. Ha a fenti értéket eléri, cserélje ki az üzemanyag-akkumulátort. Cserélje ki az üzemanyagszűrőt. Ha ebben az esetben a teljesítmény alacsony, az üzemanyag-szivattyút ki kell cserélni.
Az ellenőrzés után csatlakoztassa újra az üzemanyag-visszavezető tömlőt, és dugja vissza a relét. Az üzemanyag-szivattyú eltávolítása és beszerelése egyszerű.
