A gyújtás időzítésének szöge:
- 280 S - 28° BTDC
- 280 DK - 32° BTDC
- 350SE, 1972-től - 34° BTDC
- 350 SE 1973 óta - 30° BTDC
- 450 SE/ SEL - 30° BTDC

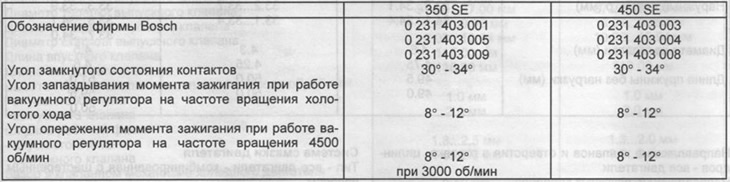

Elosztó
A henger működési sorrendje
- hathengeres motor - 1-5-3-6-2-4
- nyolchengeres motor - 1 - 5- 4- 8- 6- 3- 7- 2
Bosch gyújtáskapcsoló - 0 227 051 024 sz

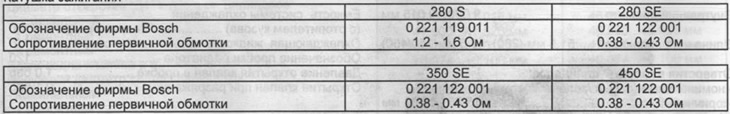

Gyújtótekercs
További ellenállás, névleges érték 20°C-on
- 280 SE - 1 ellenállás, piros tartókonzol, 1,8-1,6 Ohm
- 280 SE, 350 SE, 450 SE — 2 ellenállás, kék tartókonzol, 0,4±0,05 Ohm; fém tartókonzol 0,6±0,05 Ohm
Gyújtótekercs feszültség, megszakító zárva
- 280 S - min 5,0 V, a 15. kapcson mérve
- egyéb motorok - 0,7-1,5 V, az 1. kapcson mérve
Gyújtógyertyák
- Gyertyák típusa – válasszon a gyártók katalógusaiból
Az elektródák közötti rés 0,8 mm
