Sebességhatároló (Mercedes-Benz S-Class W116)

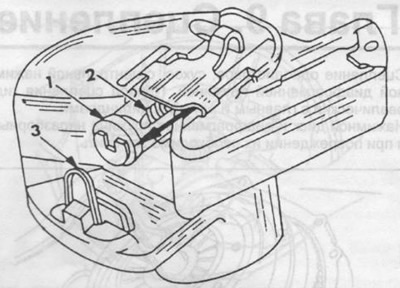

A gyújtáselosztó forgórészébe fordulatszám-határoló van beépítve. Amikor a forgórész centrifugális erő hatására forog, a súly legyőzi a rugó erejét, és az ábrán látható irányba mozog. 158 nyíl, olyan helyzetbe, ahol a súly és a tömegrugó között nagyfeszültség-leállás lép fel. Ez biztosítja, hogy a motor tengely fordulatszáma 66501150 1/percre korlátozódik.



A nagyfeszültségű meghibásodás nincs káros hatással a motor vagy a gyújtásrendszer működésére. A fordulatszám-határoló gyárilag pontosan be van állítva, és működés közben tilos a rugó meghajlítása. Ha a határoló reakciósebessége eltér a fenti értékektől, a forgórészt ki kell cserélni.
