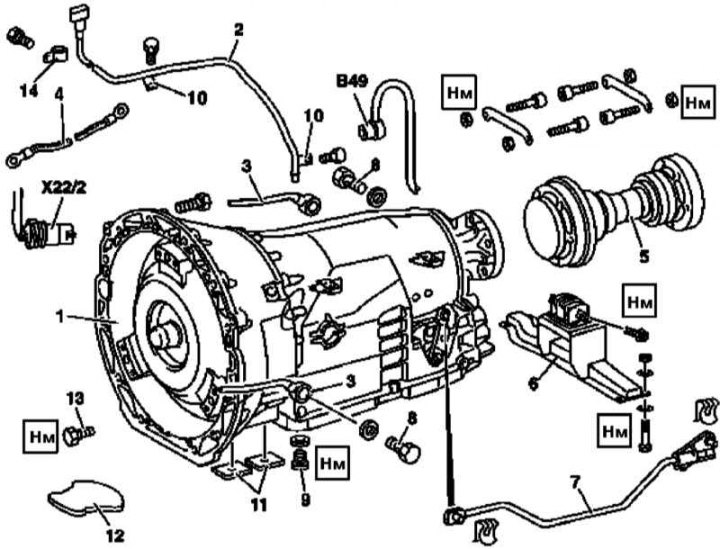

AT telepítési részletek
1 - Carter AT; 2 - Töltőcső; 3 - Olajvezetékek; 4 - Földelő busz; 5 - Kardántengely; 6 - Az erőegység hátsó felfüggesztése; 7 - Váltórúd; 8 - A csatlakozó csatlakozás üreges csavarja; 9 - AT olajteknő leeresztő csavar; 10 - Konzol; 11, 12 - Borítók; 13 - Csavarok (külső TORX); 14 - Rögzítőbilincs; B49 - AT kimeneti sebesség érzékelő; X22 / 2-A vezeték csatlakozó
1. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
2. Válassza le a negatív kábelt az akkumulátorról.
3. Emelje fel a járművet, és helyezze emelőállványokra.
4. Válassza le a töltőcsövet (2) a motor és a sebességváltó forgattyúházáról.
5. Csavarja ki a dugót (9) és engedje le a sebességváltó folyadékot – azonnal mérje fel az ATF állapotát, és ha szükséges, cserélje ki (lásd a fejezetet Rendszeres gondozás és karbantartás).
6. Oldja ki a kötéseket, válassza le az elektromos kábelköteget a töltőcsőről, és válassza le az érintkező csatlakozót (X22/2) – készítse elő a csereszalagokat.
7. Csavarja le a sebességváltó kimeneti fordulatszám-érzékelőjét (B49) - ha szükséges, készítsen elő egy csere O-gyűrűt.
8. Csavarja ki az olajhűtőhöz vezető bal és jobb olajvezetéket.
9. Lazítsa meg a rögzítőbilincset, és vegye le a váltórudat (7).
10. Távolítsa el a fedelet (12), és válassza le a nyomatékváltót a meghajtólemezről.
11. Támassza meg a sebességváltót egy speciális emelővel.
12. Távolítsa el a kereszttartó egységet a hátsó hajtómű felfüggesztési tartóval (6).
13. Csavarozza le a hajtótengelyt (5) a sebességváltó és osztómű kimenő karimájából, és vegye ki az autó alól - szükség esetén először csavarja ki és döntse meg a sebességváltót (lásd lent) - és kösse rá a karosszéria alsó elemeire.
14. Távolítsa el a bukókeretet (lásd a fejezetet Felfüggesztés és kormánymű).
15. Lazítsa meg az elektromos kábelköteget a kerethez rögzítő szalagot, amely a sebességváltó bal oldalán van elhelyezve.
16. Csavarozza ki a földelő buszt (4).
17. Csavarja ki az AT-t a motorhoz rögzítő csavarokat, és ferdén engedje le - ha még nem tette meg, vegye le a hajtótengelyt.
18. Ha szükséges, speciális lehúzókkal távolítsa el a nyomatékváltót a sebességváltóból.
19. A beszerelés fordított sorrendben történik - beszerelés előtt a nyomatékváltó hajtókarimáját enyhén meg kell kenni. Győződjön meg arról, hogy a kardántengely megfelelően van felszerelve.
20. Végül kapcsolja ki a TELE AID rendszer szervizmódját, és törölje a fedélzeti öndiagnosztikai rendszer processzormemóriáját (lásd a fejezetet Motor elektromos rendszerek).
