Általános információk

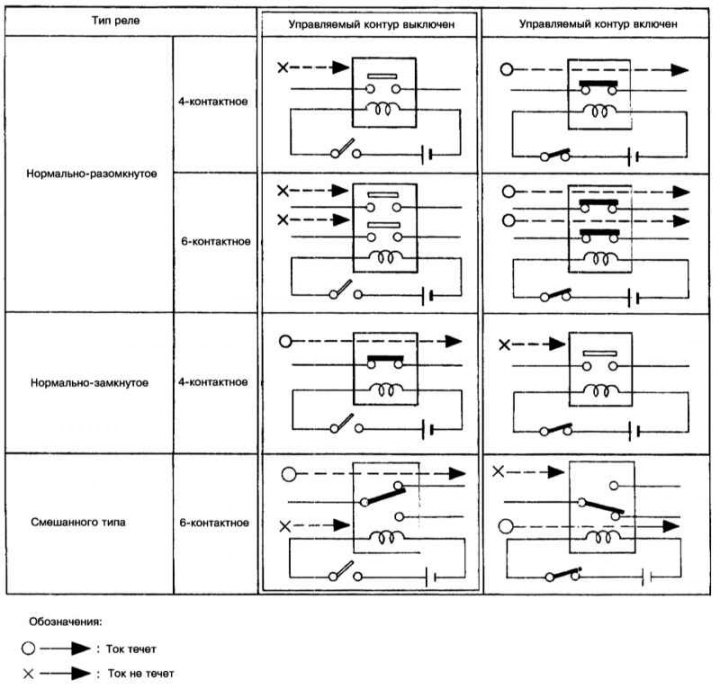

Különböző típusú relék működési elvei
A relék tápellátást vagy vezérlőjelet biztosítanak a jármű számos elektromos fogyasztója számára (például üzemanyag-befecskendező alkatrészek, kürt, önindító, hűtőventilátor(ok), ködlámpák stb.). Valójában a relé egy elektromos kapcsoló, amely az alacsony feszültségű jelnek megfelelően lezárja a nagyfeszültségű áramkört. Ha egy relé meghibásodik, a megfelelő fogyasztó nem fog működni. A relék nagy része a motortérben található, mások "szétszórtak" az autóban. Az alábbiakban a relé megfelelő működésének ellenőrzésére vonatkozó leírás található. A meghibásodott reléket ki kell cserélni.
Vizsgálat
A relé helyes bekötése mindig a jelen fejezet H részében megadott elektromos bekötési rajzok alapján határozható meg.
Jellemzően a relé kapcsai közül kettőhöz mindig vezérlő áramkör van csatlakoztatva. Amikor ezekre a kapcsokra NV feszültséget kapcsolnak, az áram keringeni kezd a relé vezérlő tekercsén, ami a villamosenergia-fogyasztó üzemi áramkörének nagy érintkezőinek bezárását eredményezi. A fennmaradó kapcsok az üzemi (OP) áramkör kivezetései, és zárva vannak egymáshoz, amikor a vezérlőáramkör tápfeszültséget kap.
A relé sorkapcsai azonosításának megkönnyítése érdekében általában a kulcscsatlakozási rajzot ábrázoló magyarázó jelöléseket helyezik el a testén. Ha ezek a jelölések hiányoznak, nézze meg az elektromos csatlakozási rajzokat (lásd. Elektromos csatlakozási rajzok).
Az ellenőrzéshez csatlakoztasson egy ohmmérőt a reléáramkör két BB kivezetése közé - a normál nyitott típusú relében nem szabad vezetőképességnek lennie. Most csatlakoztasson egy biztosítékkal ellátott áthidaló vezetéket a relé egyik vezérlőkapcsa és az akkumulátor pozitív (B+) kapcsa közé. Egy másik áthidaló vezeték segítségével földelje le a második vezérlőkapcsot - a relének kattannia kell, majd az ohmmérő rögzíti a vezetőképesség jelenlétét (normál esetben nyitott relé). Egyes relék csatlakozási polaritást igényelnek.
Ha a teszt eredménye negatív, cserélje ki a relét.
