Eltávolítás

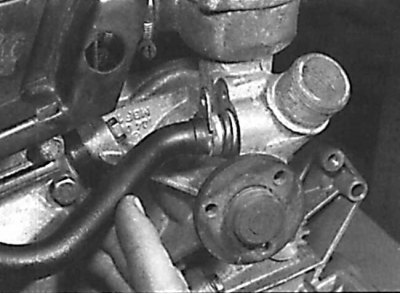

A fűtőelem visszatérő csövének csatlakoztatása a vízszivattyúhoz

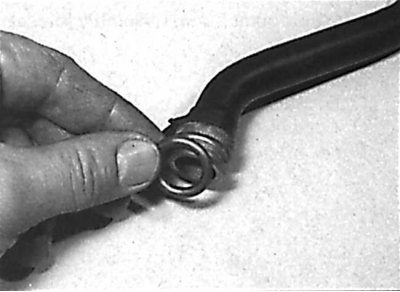

Az O-gyűrű eltávolítása a fűtés visszatérő csövéről

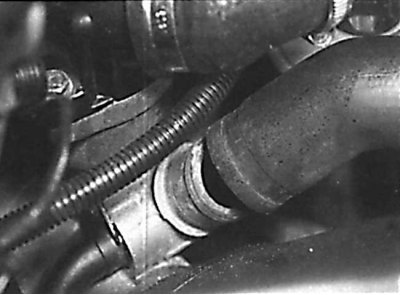

A felső hűtőtömlő eltávolítása a vízszivattyúról

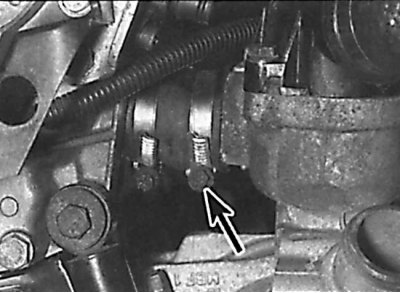

A hengerfej hűtőfolyadék tömlőjének csatlakoztatása a vízszivattyúhoz

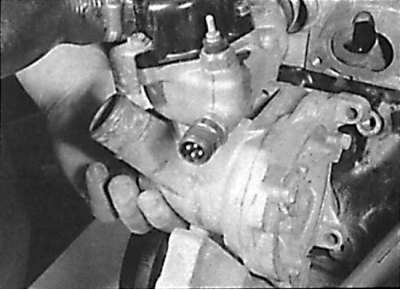

A vízszivattyú eltávolítása 6 hengeres benzinmotorról
(A publikáció újranyomtatva erről a forrásról: Mercedesman.ru)
1. Távolítsa el a földelő vezetéket az akkumulátorról, és engedje le a hűtőfolyadékot a hűtőrendszerből.
2. Távolítsa el a segédhajtószíjat és a szíjfeszítőt.
3. Csavarja ki a szervokormány-szivattyú rögzítőcsavarjait, és mozgassa oldalra a szivattyút anélkül, hogy a tömlőket leválasztaná róla.
4. Távolítsa el a légszűrőt és a légbeömlőt.
5. Távolítsa el az elosztó és a tartozék hajtószíj fedelét.
6. A korai modelleken csavarja ki a légkondicionáló kompresszort rögzítő hat csavart, és mozgassa oldalra a kompresszort anélkül, hogy a tömlőket leválasztaná róla.
7. Csavarja ki a csavart, és távolítsa el a fűtés visszatérő csövét a vízszivattyúról. Távolítsa el az O-gyűrűt a csőről (lásd az ábrát. A fűtés visszatérő csövének csatlakoztatása a vízszivattyúhoz, az O-gyűrű eltávolítása a fűtés visszatérő csövéről). Távolítsa el a csövet a hűtőventilátor konzolon lévő tartókonzolról.
8. Az olajhűtővel felszerelt modelleken csavarja le a hűtőfolyadék tápvezetékét a vízszivattyúról, és távolítsa el az O-gyűrűt. Csavarja ki a csavart, és távolítsa el a hűtőfolyadék cső tartóját a szívócső akasztójáról.
9. Távolítsa el a termosztátot.
10. Lazítsa meg a bilincseket, és válassza le a hengerfej hűtőfolyadék tömlőit és a felső hűtőtömlőt a vízszivattyúról (lásd az ábrát. A felső hűtőtömlő eltávolítása a vízszivattyúról, A hengerfej hűtőfolyadék tömlőjének csatlakoztatása a vízszivattyúhoz).
11. Csavarja ki a 4 csavart, és vegye ki a vízszivattyút a motorból (lásd az ábrát. A vízszivattyú eltávolítása 6 hengeres benzinmotorról). Távolítsa el a két perselyt és távolítsa el az O-gyűrűt.
Telepítés
1. Óvatosan tisztítsa meg a vízszivattyú és a hengerblokk illeszkedő felületeit a régi tömítésmaradványoktól.
2. A beszerelés az eltávolítással fordított sorrendben történik, figyelembe véve a következő pontokat.
3. Egyes vízszivattyú-rögzítőcsavarok felszereléséhez rúd és mágnes szükséges.
4. Húzza meg az összes csavart a megadott nyomatékkal.
5. A vízszivattyú és a termosztátház beszerelésekor új tömítéseket kell használni. A fűtés visszatérő tömlőjének felszerelésekor új O-gyűrűt kell felszerelni a tömlőre.
6. Szerelje be és állítsa be a segédhajtószíj feszességét.
7. Öntsön hűtőfolyadékot a hűtőrendszerbe.
