Зняцце
1. Адлучыце адмоўны провад ад батарэі.
2. Зніміце рашотку радыятара і перадпакой папярочную бэльку.
3. Зніміце кампрэсар кандыцыянера 5 (гл.малюнак 4.13а, 4.136).

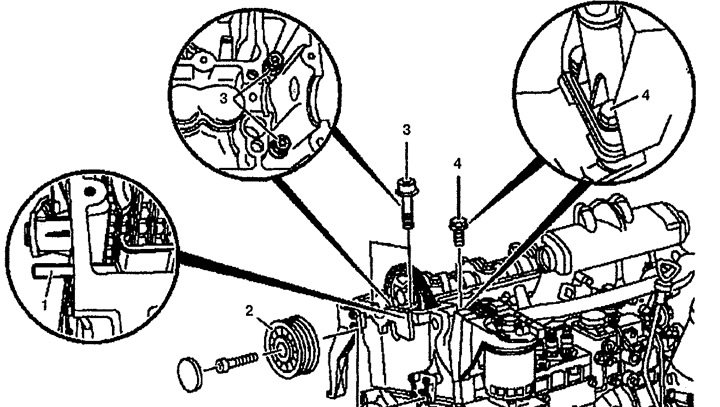

Малюнак 4.13 а. Вечка ланцужнога прывада ГРМ:
1. Палец,
2. Накіроўвалы ролік,
3. Ніты,
4. Ніт з пракладкай

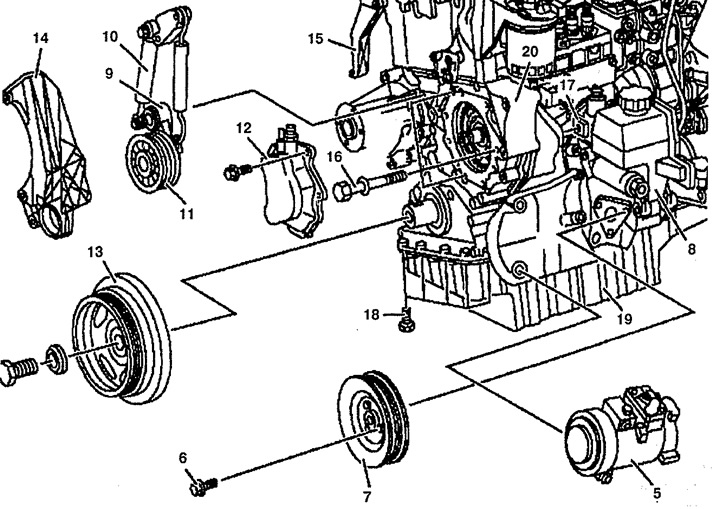

Малюнак 4.13 б. Вечка ланцужнога прывада ГРМ:
5. Кампрэсар кандыцыянера,
6, 16, 18. Ніт з пракладкай,
7. Шків помпы ўзмацняльніка рулявога кіравання,
8. Помпа ўзмацняльніка рулявога кіравання,
9. Нацяжная прылада рамяня прывада генератара,
10. Амартызатар,
11. Нацяжны ролік,
12. Вакуумны помпа,
13. Канавачны шкіў каленчатага вала,
14. Апора генератара,
15. Кранштэйны мацавання генератара,
17. Квадратныя гайкі,
19. Паддон,
20. Вечка ланцужнога прывада ГРМ,
4. Зніміце вечка галоўкі блока цыліндраў.
5. Прыслабце балты з пракладкамі 6 мацавання шківа 7 помпы ўзмацняльніка рулявога кіравання 8.
6. Зніміце помпу ўзмацняльніка рулявога кіравання 8 з вечка ланцужнога прывада ГРМ 20, замацуеце яго ўзбоч разам з далучанымі трубкамі.
7. Зніміце накіроўвалы ролік 2 рамяня прывада генератара.
8. Зніміце нацяжную прыладу 9 рамяня прывада генератара. Не адлучайце амартызатар 10 і нацяжны ролік 11 ад нацяжнога рычага.
9. Выкарыстоўваючы здымнік, выміце палец 1.
10. Зніміце вакуумную помпу 12.
11. Зніміце канавачны шкіў каленчатага вала 13.
12. Зніміце апору генератара 14. Не здымайце кранштэйны мацавання генератара 15.
13. Адкруціце ніты з пракладкамі 16 мацавання ТНВД і зніміце іх разам з гайкамі 17. Ніжні ніт з пракладкай можна зняць толькі пасля здымання вечка ланцужнога прывада ГРМ.
14. Пазначце становішча кранштэйна 21 мацавання датчыка ВМТ поршня першага цыліндру і зніміце яго.
15. Адкруціце балты 3 мацавання вечка ланцужнога прывада ГРМ 20.
Артыкул запазычаны ў вэб-партала: www.mercedesman.ru
16. Адкруціце ніт з пракладкай 4 мацавання вечка ланцужнога прывада ГРМ 20.
17. Адкруціце ніт з пракладкай 18 мацавання вечка ланцужнога прывада ГРМ 20. Прыслабце ніты мацавання паддона 19.
18. Адкруціце балты а, b, з мацавання накрыўкі ланцужнога прывада ГРМ 20 (гл.малюнак 4.14).

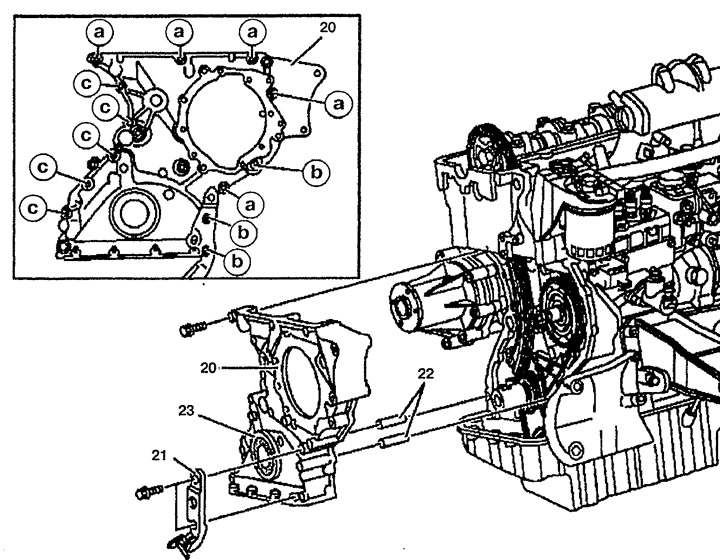

Малюнак 4.14. Вечка ланцужнога прывада ГРМ:
20. Вечка ланцужнога прывада ГРМ,
21. Кранштэйны мацавання датчыка ВМТ поршня першага цыліндру,
22. Накіроўвалыя ўтулкі,
23. Сальнік каленчатага вала,
а, b, с. Ніты мацавання вечка ланцужнога прывада ГРМ.
19. Зніміце вечка ланцужнога прывада ГРМ 20.
20. Пратрыце ўшчыльняльныя паверхні і перад усталёўкай вечка вышмаруйце іх герметыкам
Ўстаноўка
21. Устаноўка ажыццяўляецца ў парадку, зваротным зняцці. Усталюйце кранштэйны датчыка ВМТ поршня першага цыліндру па раней зробленым пазнаках, праверце яго ўстаноўку і адрэгулюйце яго пры неабходнасці. Вышмаруйце палец 1 герметыкам перад усталёўкай.
