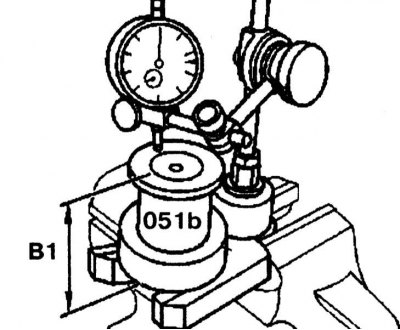

2. Усталюйце ў "0" індыкатар з 3-мм нацягам на вымяральнай кружэлцы (051), - вышыня вымяральнай кружэлкі (051) рэгулюецца.

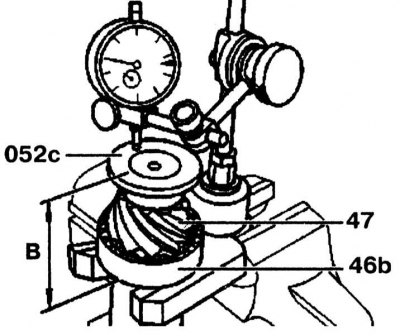

3. Усталюйце вонкавае кольца ролікавага падшыпніка (46b) на ўнутранае кольца вядучай шасцярні (47) і ўсталюеце магнітную кружэлку (052c).
4. Устаўце вядучую шасцярню ў вымяральную пліту і вымерайце вышыню вядучай шасцярні з канічным ролікавым падшыпнікам і магнітным дыскам.
5. Вызначыце розніцу паміж выстай "В1" і вышынёй "В". Запішыце атрыманае значэнне (напрыклад 1.79 мм).

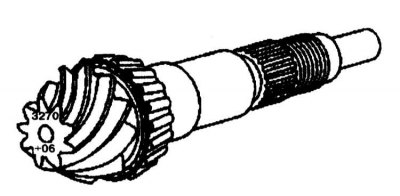

6. Прачытайце асноўнае адхіленне "a" вядучай шасцярні ("+" ці "-") і запішыце яго (напрыклад, +0.06 мм).
7. У залежнасці ад прэфікса ("+" ці "-") значэнне для вядучай шасцярні плюсуецца (калі "+") ці адымаецца (калі "-").

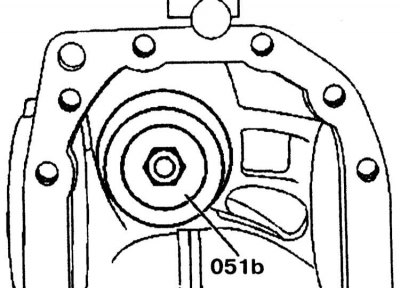

8. Устаўце вымяральнік (051b) у корпус рэдуктара. Укруціце яго.

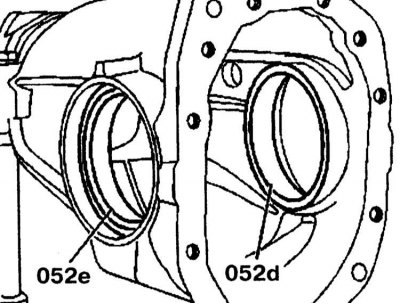

9. Устаўце левае (052e) (звонку ўнутр) і правае (052d) (знутры вонкі) вымяральныя кольцы ў корпус рэдуктара да ўпора.

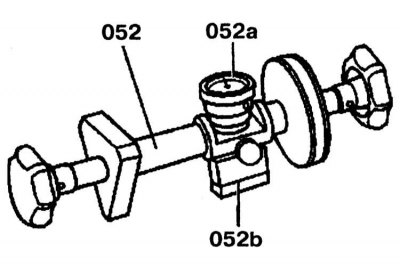

10. Усталюйце вымяральны прыбор (052a) з вымяральным пальцам у вымяральную прыладу (052), - вымяральны палец укручваецца ў вымяральную дэталь (052b).
11. Усталюйце вымяральную дэталь (052b) у вымяральная прылада і обнулите індыкатар з 2-мм нацягам. Пры зацягванні ніта, індыкатар павінен быць абнулены.

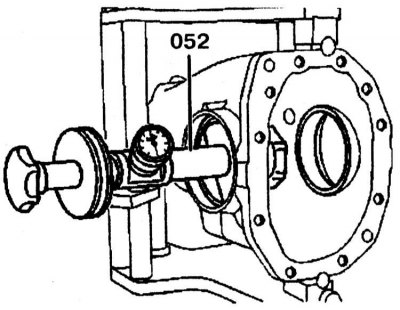

12. Устаўце вымяральную прыладу ў левую адтуліну ў корпусе рэдуктара.
Вымерайце адлегласць "A" паміж рэгулятарам і пярэднім бокам вымяральніка

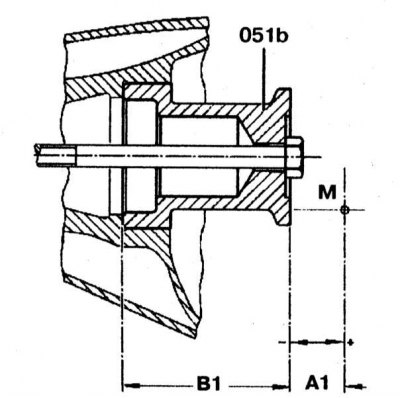

051b - Вымяральнік; А1 - Адлегласць паміж рэгулятарам і пярэднім бокам вымяральніка; В1 - Вышыня вымяральніка; М - Цэнтр шасцярні
1. Вымерайце адлегласць "A" паміж рэгулятарам і пярэднім бокам вымяральніка і запішыце паказанні з станоўчым ("+") або адмоўным ("-") напрамкам (напрыклад, атрымана - 0.01 мм і адмоўны напрамак). Дадатны ці адмоўны кірунак залежыць ад кручэння індыкатара. Кірунак кручэння, з нейтральнага становішча, супраць гадзіннікавай стрэлкі вызначае адмоўны кірунак, па гадзіннікавай стрэлцы - дадатны кірунак.
2. Вызначыце таўшчыню пракладкі:
Адлегласць паміж вышынёй "В1" і вышынёй "У" = 1.79 мм + Асноўнае адхіленне "a" вядучай шасцярні (0.06 мм) = 1.85 мм + Розніца "А1" паміж рэгулятарам і пярэднім бокам вымяральніка (0.01 мм) = Таўшчыня пракладкі (1.86 мм).
3. Зніміце вымяральную прыладу і вымяральныя кольцы з рэдуктара. Зніміце вымяральнік. Устаўце пракладку вызначанай таўшчыні ў рэдуктар.
