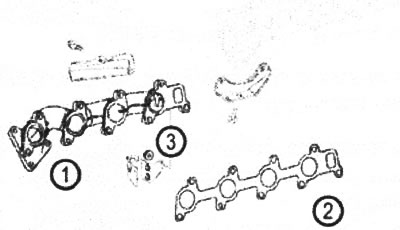

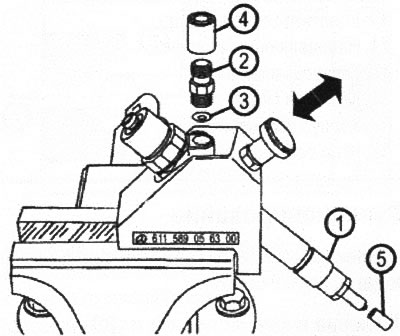

VN 2.132
1. Изпускателен колектор
2. Уплътнение, свързващо изпускателния колектор с главата на цилиндъра
3. Гайка за монтаж на изпускателния колектор M8
Изпускателна система за семейството двигатели OM646, оборудвана с филтър за твърди частици
VN 2.133
1. Предни каталитичен преобразувател на ДВ
2. Скоба за филтър за твърди частици 60 мм
3. Филтър за твърди частици
4. Захранваща линия
5. Захранваща линия
6. Захранваща линия
7. Скоба
8. Централна част на изпускателната система
9. Предна защитна плоча
10. Скоба на сензора за налягане
11. Гайка за закрепване на захранващата тръба към скобата M6
12. Гайка за закрепване на скобата към страничния елемент M6
13. Сензор за налягане
14. Гайка за закрепване на сензора за налягане към скобата M6
15. Скоба за захранваща тръба 12,5-13,5/8 мм
16. Конектор за захранваща тръба
17. Скоба за захранваща тръба 12-18x9 мм
18. Тръба, свързваща филтъра за твърди частици и сензора-превключвател за налягане
19. Скоба за захранваща тръба 11,5 мм
20. Пръстен с висулка
21. Фиксатор
22. Скоба, свързваща всмукателната тръба с турбокомпресора
23. Скобен винт M8x40
24. Скоба, прикрепена към дясната странична греда
25. Скоба, прикрепена към лявата странична греда
26. Гайка за закрепване на скобата, прикрепена към страничния елемент
27. Винт за закрепване на скобата, прикрепена към страничния елемент M6x16 мм
Публикация, препечатана от този ресурс (MercedesMan)

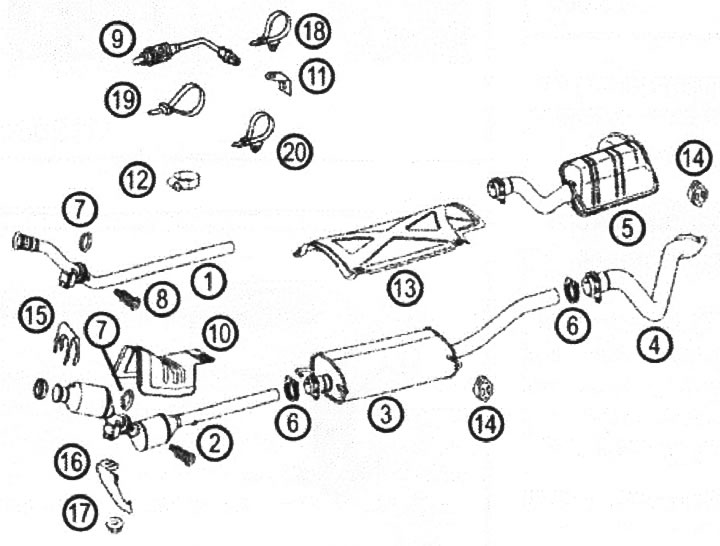

Изпускателна система за семейство двигатели OM646, която не е оборудвана с филтър за твърди частици
VN 2.134
1. Предна част на изпускателната система
2. Предна част на изпускателната система
3. Централна част на изпускателната система
4. Задна част на изпускателната система
5. Задна част на изпускателната система
6. Скоба за закрепване на задната част към централната част
7. Преден уплътнителен пръстен
8. Болт за монтаж на предната част
9. Кислороден сензор
10. Топлинен щит
11. Скоба
12. Скоба 12-18x9 мм
13. Топлинен щит
14. Пръстен с висулка
15. Пружинен фиксатор за свързване на турбокомпресора към всмукателната тръба
16. Скоба за закрепване на системата към фланеца на трансмисията
17. Гайка M8
18. Скоба за лента 4.6x190 мм
19. Скоба за лента 4,7x202 мм
20. Скоба за лента 4.6x190 мм
