Скоба за монтаж на помпата на сервоусилвателя на волана (на автомобили с двигател 111 без климатик)
Премахване
1. Свалете корпуса на въздушния филтър.
2. Свалете решетката на радиатора.
3. Отстранете опорната стойка 7 (вижте фигура 8.8а).

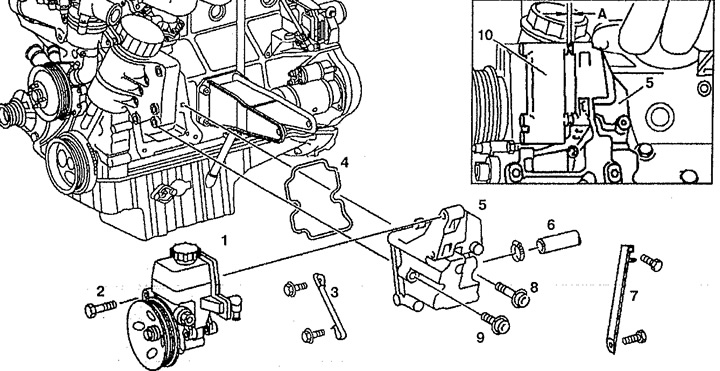

Фигура 8.8a. Скоба за монтаж на помпата на сервоусилвателя на волана (на автомобили с двигател 111 без климатик):
1. Помпа на сервоусилвателя на волана,
2. Болт,
3. Скоба,
4. Уплътнение,
5. Скоба за монтаж на помпата на сервоусилвателя на волана,
6. Тръба за вентилация на картера,
7. Подпорна стойка,
8. Болт M8x80,
9. Болт M8x50,
10. Капак на ангренажната верига.
4. Отстранете скоба 3.
5. Разкачете вентилационната тръба на картера 6 от спирачния апарат 5.
6. Извадете помпа 1 и я закрепете отстрани с прикрепените тръби.
7. Извадете скобата на помпата 5 нагоре.
Инсталация
8. Монтажът се извършва в обратен ред на демонтирането. Избършете уплътнителните повърхности, сменете уплътнението 4. Настройте разстоянието между опората на помпата 5 и капака на ангренажната верига 10 на A=5 мм.
Скоба за монтаж на помпата на сервоусилвателя на волана (при автомобили с двигател 111c климатик)
Премахване
1. Свалете корпуса на въздушния филтър.
2. Свалете решетката на радиатора.
3. Отстранете опорната стойка 7 (вижте фигура 8.8б).

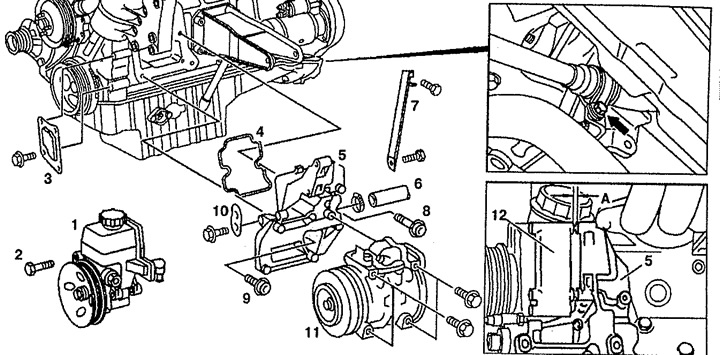

Фигура 8.8b. Скоба за монтаж на помпата на сервоусилвателя на волана (на автомобили с двигател 111 с климатик):
1. Помпа на сервоусилвателя на волана,
2. Болт,
3, 10. Скоба,
4. Уплътнение,
5. Скоба за монтаж на помпата на сервоусилвателя на волана,
6. Тръба за вентилация на картера,
7. Подпорна стойка,
8. Болт M8x80,
9. Болт M8x50,
11. Компресор на климатика,
12. Капак на ангренажната верига.
4. Отстранете скоба 3.
5. Разкачете вентилационната тръба на картера 6 от спирачния апарат 5.
Материал, взет от уеб ресурс (MercedesMan)
6. Извадете помпа 1 и я закрепете отстрани с прикрепените тръби.
7. Свалете скобата (стрелка) на тръбата на климатичната система.
8. Свалете компресора 11 и го закрепете отстрани с прикрепените тръби.
9. Свалете помпата на сервоуправлението и компресора на климатика от спирачния апарат 5.
Инсталация
10. Монтажът се извършва в обратен ред на демонтирането. Избършете уплътнителните повърхности, сменете уплътнението 4. Настройте разстоянието между опората на помпата 5 и капака на ангренажната верига 12 на A=5 мм.
