Регулиране на фаровете (Mercedes-Benz Sprinter 903)

Регулирането се извършва от задната част на фаровете с помощта на оптично устройство. По-добре е да регулирате фаровете в сервиз. За самостоятелно регулиране има методи с различна точност. Следователно, при извършване на корекции, описаният по-долу метод може да се използва само в случаи на крайна необходимост, като се вземат предвид следните условия:

колата не е натоварена;
налягането в гумите е нормално;
резервоарът за гориво е пълен, в противен случай поставете баласт с подходящо тегло в каросерията;
трябва да има човек на шофьорската седалка, в противен случай поставете 75 кг баласт върху седалката;
колата е паркирана на равна повърхност.

Фигура 323. Местоположение на винтовете за регулиране на фаровете: 1 - винт за странично регулиране; 2 - винт за вертикално регулиране

За да регулирате светлината във фаровете, използвайте регулиращите винтове, монтирани отляво и отдясно. Винт 2 (фигура 323) предназначен за регулиране на височината на светлината, винт 1 - за странично регулиране.

За да регулирате фаровете, трябва да извършите следните операции:

пуснете двигателя за кратко и настройте коректора на фаровете (ако е инсталиран) до позиция 0;
паркирайте колата на приблизително 10 м от лека стена или гаражна врата. Ако трябва да регулирате само единия фар, настройте неговия светлинен лъч на същата височина като светлинния лъч на другия (коригиран) фарове;

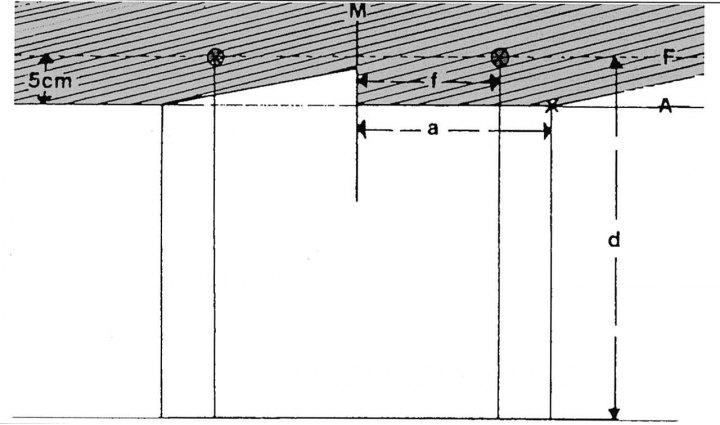

Фигура 324. Шаблон за регулиране на фаровете

ако е необходимо да регулирате и двата фара, направете съответните маркировки на стената или гаражната врата, както е показано на фигурата 324.

Фаровете трябва да се регулират, както следва:

поставете колата точно на 10 м от стената. На височина d (височина от земята до центъра на фаровете) начертайте хоризонтална линия F;
начертайте втора линия A, успоредна на първата, на 5 см по-ниско. Тази линия е предназначена за регулиране на късите светлини;
от централната аксиална линия M маркирайте разстоянията a с кръстчета (към центъра на дългите светлини) и f (до центъра на фаровете за къси светлини);
включете дългите светлини, затворете един от фаровете и проверете дали центърът на лъча пада върху центъра на направената напречна линия f. Ако това не е така, регулирайте с помощта на винта, показан на фигурата 323;
монтирайте дългите светлини на другия фар по същия начин;
включете фаровете на къси светлини и проверете дали лъчите достигат пресечната точка на линия a.
