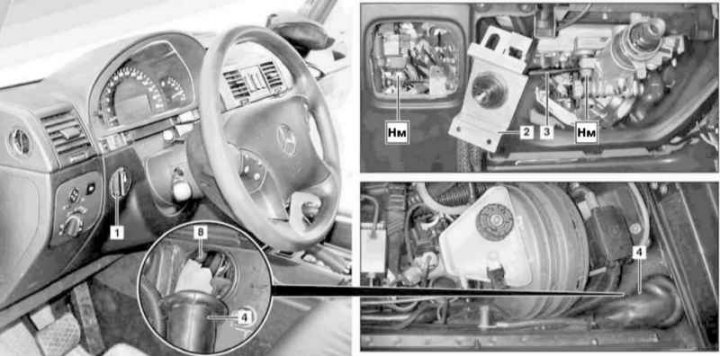

Детайли за монтиране на задвижващата дръжка за регулиране на наклона на оптичните оси на фаровете
1 - Дръжка за превключване; 2 - Монтажна скоба; 3 - Дистанционна втулка; 4 - Втулка; 8 - Дупка в преградата

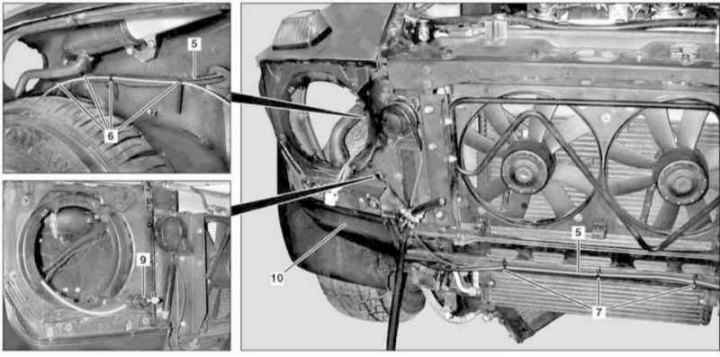

Подробности за монтажа на актуатора за регулиране на оптичните оси на фаровете
5 - Контролна линия; 6, 7 - Скоби за превръзка; 9 - Задвижващ механизъм; 10 - Капак
1. При модели със съответната конфигурация (код ET2) активирайте сервизния режим на системата за спешни повиквания TELE AID (вижте раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
2. Включете допълнителната батерия и я свържете към стандартната батерия, след което изключете отрицателния кабел от последната.
7 - Допълнителна батерия
8 — Клема за положителен проводник на модула
9 — клема за отрицателен проводник на модула
W10 - Заземяване на батерията
3. Завъртете дръжката (1) на задвижването на хидравличния коректор в положение "0" и без да го въртите, извадете го от арматурното табло.
Публикация, препечатана от този ресурс: mercedesman.ru
4. Отстранете долната лява част на тапицерията на арматурното табло (вижте глава Тяло).
5. Свалете монтажната скоба (2).
6. Отстранете лявата група превключватели на арматурното табло (вижте Раздел Група превключватели отляво на арматурното табло).
7. Отстранете крайния капак на кормилната колона (вижте глава Тяло).
8. Отстранете дистанционната втулка (3).
9. Отстранете предната декоративна решетка (вижте глава Тяло).
10. Свалете фара (вижте Раздел Премахване и монтиране на фарове, смяна на лампи, регулиране посоката на оптичните оси).
11. Отстранете предната броня (вижте глава Тяло).
12. Отстранете предпазното фиксатор на арката на колелото (вижте глава Тяло).
13. Развийте предните монтажни винтове и отстранете капака (10) и гуменото уплътнение, монтирано под него.
14. Отстранете модула на усилвателя на вакуумната спирачка (вижте глава Спирачна и спомагателна системи).
15. Отворете втулката (4) и отстранете гуменото уплътнение от нея. Издърпайте напред, за да премахнете втулката (4).
16. При модели 463/323 отстранете резервоара за течност за миене на предното стъкло (вижте глава Тяло).
17. Освободете лентите (6 и 7) и отделете контролната линия (5) от панела на калника и напречната греда на радиатора - лентите трябва да бъдат сменени.
18. Натиснете задвижващия механизъм на регулатора (9) през прозореца на предния панел и го извадете от автомобила, като го прекарате през отворите в преградата (8) и арката на колелото и го освободите от втулката (4) - опитайте се да не пречупете хидравличните линии!
19. Инсталирането се извършва в обратен ред - на модели със съответната конфигурация (код ET2), деактивирайте сервизния режим на системата TELE AID (вижте Раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
20. В заключение, следвайте четене на кодове СИДДО и почистване на паметта, система за самодиагностика на борда с помощта на скенер STAR DIAGNOSIS (6511 1801 00) (вижте глава Електрически системи на двигателя).
21. Проверете правилната настройка на наклона на оптичните оси на фаровете, ако е необходимо, направете съответните настройки (вижте Спецификации).
