Забележка. Описание на процедурите за премахване и инсталиране на някои превключватели е дадено в главите на Ръководството, посветени на съответните системи на автомобила.
Модели пуснати до 30.06.02

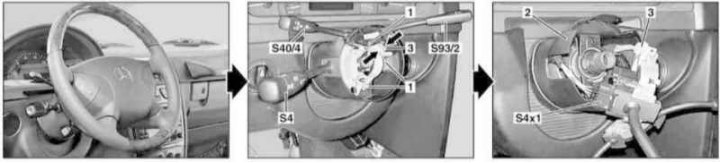

Подробности за монтаж на превключватели на кормилната колона на модели произведени до 30.06.2002 г
1 - Винтове; 2 - Капак; 3 - Конектор за електрическо окабеляване; S4 - Комбиниран превключвател на кормилната колона; S4x1 - Конектор за окабеляване на комбиниран превключвател; S40/4 - Превключвател Tempostat/Speedtronic; S93/2 - Превключвател Linguatronic (VCS/SBS)
1. При модели със съответната конфигурация (код ET2) активирайте сервизния режим на системата за спешни повиквания TELE AID (вижте раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
2. Включете допълнителната батерия и я свържете към стандартната батерия, след което изключете отрицателния кабел от последната.
7 - Допълнителна батерия
8 — Клема за положителен проводник на модула
9 — клема за отрицателен проводник на модула
W10 - Заземяване на батерията
3. Отстранете барабана на контактния кабел на волана (вижте глава Окачване и управление).
4. Отстранете винтовете (1) и отстранете превключвателите Speedtronic (S40/4) и Linguatronic (S93/2) от капака (2) на кожуха на кормилната колона.
5. Отключете (стрелки) и като дръпнете към волана, изключете конектора (3) от корпуса на комбинирания превключвател (S4).
6. Отстранете превключвателя (S4) от капака (2).
7. Разкачете конектора (S4x1).
8. Инсталирането се извършва в обратен ред - на модели със съответната конфигурация (код ET2), деактивирайте сервизния режим на системата TELE AID (вижте Раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
9. В заключение, следвайте четене на кодове СИДДО и почистване на паметта, система за самодиагностика на борда с помощта на скенер STAR DIAGNOSIS (6511 1801 00) (вижте глава Електрически системи на двигателя) и въведете необходимите основни настройки на бордовото оборудване.
10. Уверете се, че превключвателите на кормилната колона работят правилно.
Модели пуснати от 01.07.02
Tempostat/Speedtronic и превключватели за регулиране на кормилната колона
Подробности за инсталиране на системния превключвател tempostat/Speedtronic и регулиране на кормилната колона на модели, произведени от 07/01/02
1 - Винт; 2 - Сглобяване на превключвателите на кормилната колона; B24/8 - Датчик за ъгъл на завиване; S4 - Комбиниран превключвател на кормилната колона; S40/4 - Превключвател Tempostat/Speedtronic; S59 - Превключвател за регулиране на кормилната колона
1. При модели със съответната конфигурация (код ET2) активирайте сервизния режим на системата за спешни повиквания TELE AID (вижте раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
2. Включете допълнителната батерия и я свържете към стандартната батерия, след което изключете отрицателния кабел от последната.
7 - Допълнителна батерия
8 — Клема за положителен проводник на модула
9 — клема за отрицателен проводник на модула
W10 - Заземяване на батерията
3. Отстранете волана и барабана на контактния кабел (A45) (вижте глава Окачване и управление).
4. Отстранете сензора за ъгъл на завиване (B24/8) (вижте глава Окачване и управление).
5. Издърпайте, за да освободите превключвателите за контрол на температурата/Speedtronic (S40/4) и/или превключвателите за регулиране на кормилната колона (S59) от модула (2).
6. Инсталацията се извършва в обратен ред - не забравяйте да активирате сензора (B24/8), при модели със съответната конфигурация (код ET2) деактивирайте сервизния режим на системата TELE AID (вижте раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
7. В заключение, следвайте четене на кодове СИДДО и почистване на паметта, система за самодиагностика на борда с помощта на скенер STAR DIAGNOSIS (6511 1801 00) (вижте глава Електрически системи на двигателя) и въведете необходимите основни настройки на бордовото оборудване.
8. Уверете се, че превключвателите на кормилната колона функционират правилно.
Модул на кормилната колона и комбиниран превключвател

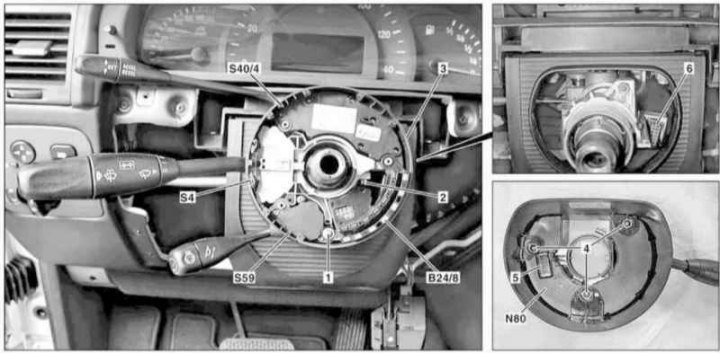

Подробности за монтажа на модула на кормилната колона и комбинирания превключвател на кормилната колона на модели, произведени от 01.07.2002 г.
1, 4 - Винтове; 2 - Захващащ болт; 3 - Сглобяване на превключвателите на кормилната колона; 5, 6 - Конектори за електрически кабели; B24/8 - Датчик за ъгъл на завиване; N80 - Модул на кормилната колона; S4 - Комбиниран превключвател на кормилната колона; S40/4 - Превключвател Tempostat/Speedtronic; S59 - Превключвател за регулиране на кормилната колона
1. При модели със съответната конфигурация (код ET2) активирайте сервизния режим на системата за спешни повиквания TELE AID (вижте раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
2. Включете допълнителната батерия и я свържете към стандартната батерия, след което изключете отрицателния кабел от последната.
7 - Допълнителна батерия
8 — Клема за положителен проводник на модула
9 — клема за отрицателен проводник на модула
W10 - Заземяване на батерията
3. Отстранете барабана на контактния кабел на волана (вижте глава Окачване и управление).
4. Отстранете сензора за ъгъл на завиване (B24/8) (вижте глава Окачване и управление).
Статия, базирана на данни от уебсайта mercedesman
5. Отстранете превключвателите за контрол на температурата/Speedtronic (S40/4) и превключвателите за регулиране на кормилната колона (S59) (вижте по-горе).
6. Отстранете затягащия винт (2), - винтът остава в модула на превключвателя (3).
7. Издърпайте навън, за да освободите модула на превключвателя (3) от кожуха на кормилната колона.
8. Отстранете болтовете (4) и отстранете модула (N80) от модула (3).
9. Отделете комбинирания превключвател (S4) от модула (N80).
10. Монтажът се извършва в обратен ред - уверете се, че конекторът (5/6) е здраво застопорен.
11. При модели със съответната конфигурация (код ET2), деактивирайте сервизния режим на системата TELE AID (вижте Раздел Активиране/деактивиране на сервизен режим на системата за спешни повиквания TELE AID).
12. В заключение, следвайте четене на кодове СИДДО и почистване на паметта, система за самодиагностика на борда с помощта на скенер STAR DIAGNOSIS (6511 1801 00) (вижте глава Електрически системи на двигателя) и въведете необходимите основни настройки на бордовото оборудване.
13. Уверете се, че превключвателите на кормилната колона работят правилно.
