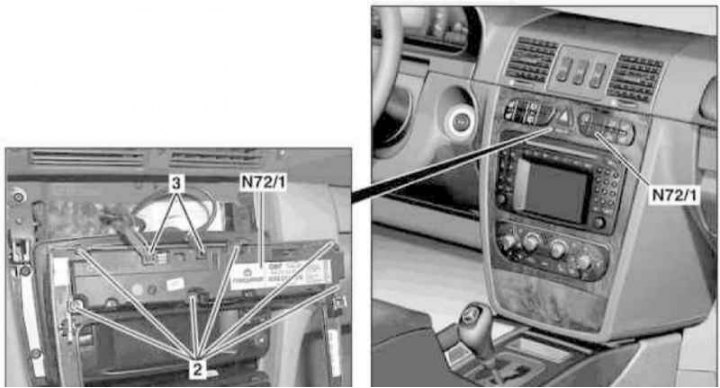

Монтажни детайли за монтаж на горните групи превключватели на конзолната част на арматурното табло
2 - Винтове; 3 - Конектори; N72/1 - Монтаж на превключвател

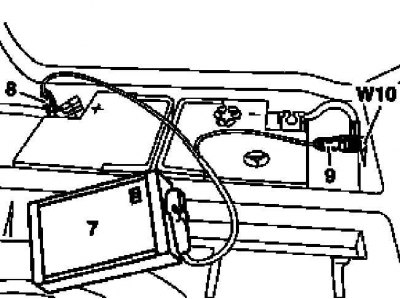

1. Включете допълнителната батерия и я свържете към стандартната батерия, след което изключете отрицателния кабел от последната.
7 - Допълнителна батерия
8 — Клема за положителен проводник на модула
9 — клема за отрицателен проводник на модула
W10 - Заземяване на батерията
2. Отстранете лицевия панел на секцията на конзолата на арматурното табло (вижте глава Тяло).
3. Прекъснете връзката 2 (модели пуснати до 30.09.01)/3 (модели пуснати от 30.09.01) конектор за електрическо окабеляване (3).
4. Отстранете монтажните винтове (2) и отстранете модула на горните превключвателни групи (N72/1).
(Статия, получена от този портал: «mercedesman»)
5. Монтажът се извършва в обратен ред.
6. В заключение, следвайте четене на кодове СИДДО и почистване на паметта, система за самодиагностика на борда с помощта на скенер STAR DIAGNOSIS (6511 1801 00) (вижте глава Електрически системи на двигателя).
