Смяна на ангренажни вериги и настройка на времето на клапаните (Mercedes-Benz C-Class W203)

Съдържание: Общи предпазни мерки ↡ Процедури за настройка на времето на…↡

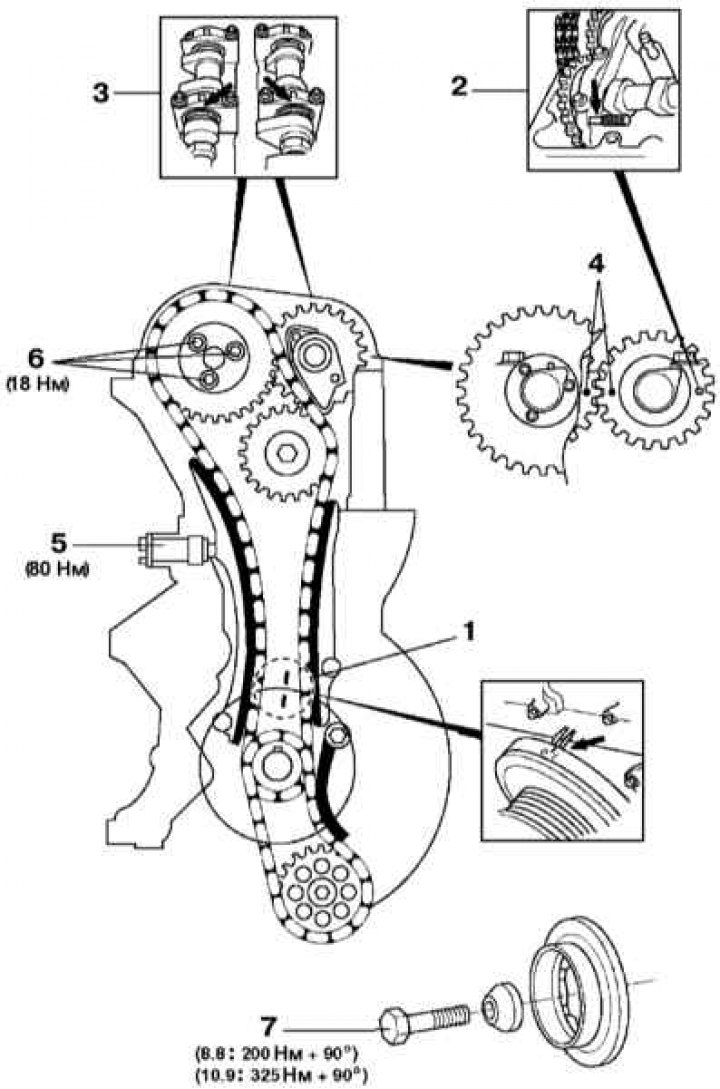

Диаграма на верижно задвижване на газоразпределителен механизъм (GRM) и етапи на процедурата за инсталиране на времето на клапана (Дизелов двигател 3.2л)

Специални инструменти:

Щанга за фиксиране на разпределителен вал - No 111589031500.
Инструмент за фиксиране на маховик/задвижващ диск (предавателен купол) - № 601589024000.
Болтове за фиксиране на маховик/задвижващ диск (на предавателния купол) - M6 x 90 mm.
Инструмент за фиксиране на маховик/задвижващ диск (отвор за монтиране на стартер) - № 602589004000.
Комплект за разделяне на звената на газоразпределителната верига - № 602589024000.
Сепаратор за газова верига (арт. 1) - № 602589023300.
Сепаратор на газови вериги (елемент 2) - № 602589046300.
Сепаратор за газова верига (арт. 3) - № 602589046301.
Устройство за свързване на верижни звена - № 602589003900.
Комплект от 1 щанца за свързване на верижни звена - № 103589026300.
Комплект от 2 броя матрици за свързване на верижни звена - № 103589036300.
Комплект от 3 броя матрици за свързване на верижни звена - № 103589096300.
Кутия за инструменти - No 602589009800.

Общи предпазни мерки

1. Изключете отрицателния кабел от акумулатора.

2. Отстранете подгревните свещи, за да улесните въртенето на двигателя.

3. Освен ако не е посочено друго, завъртете двигателя в нормална посока.

4. Запознайте се с изискванията за въртящ момент за резбови съединения.

5. Ако има такъв, маркирайте позицията на CKP сензора, преди да го отстраните.

6. Не въртете коляновия вал с помощта на зъбни колела или устройства за задвижване на разпределителния вал.

7. Не въртете коляновия и разпределителния вал със свалена ангренажна верига.

8. След като настроите времето на клапана, проверете помпата за впръскване на гориво.

Процедури за настройка на времето на клапана

Забележка. Ангренажната верига може да се смени без разглобяване на двигателя. Използвайте специални инструменти от списъка по-горе. Новата верига може да бъде свързана към старата, прехвърлена върху зъбното колело и след това съединена.

1. Преместете буталото на първия цилиндър [1] в положение на ГМТ.

2. Вкарайте фиксиращия прът в зъбното колело на всмукателния разпределителен вал [2].

3. Уверете се, че маркировките за синхронизация на разпределителния вал [3] и [4] са подравнени правилно.

4. Преди извършване на ремонтни процедури, отстранете обтегача [5].

Забележка. Монтажните болтове на зъбното колело на разпределителния вал [6] не могат да се използват повторно и трябва да се сменят с нови.

5. След приключване на ремонтните дейности монтирайте обтегача [5].

Силата на затягане на закопчалката на обтегача е 80 Nm.

Момент на затягане на болта на шайбата на коляновия вал [7]:
