Оттегляне
1. Контакт глава 1Б и отстранете филтърния елемент.
Двигатели с турбокомпресор
2. При модели със сензор за температура на входящия въздух, свързан към въздушния филтър, изключете кабелите на сензора от конектора.
3. Свалете болтовете и/или гайките и повдигнете корпуса на въздушния филтър от панела на корпуса. Ако е необходимо, откачете корпуса от входната тръба.
4. Ако има такива, разхлабете скобите на маркуча. Изключете въздуховода, свързващ корпуса с разходомера. След това извадете корпуса на въздушния филтър от двигателното отделение (виж фиг. 2.4).

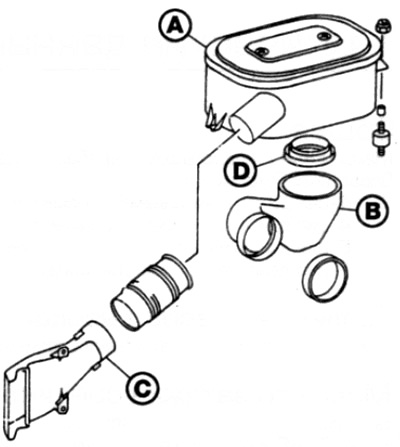

Ориз. 2.4. Пречиствател на въздуха - двигатели с турбокомпресор
Пречиствател на въздуха
Във входния лакът
С всмукване на въздух
D Уплътнение с форма на шапка
Двигатели без турбо
5. Ако е необходимо, разкачете вакуумната линия от задвижващия механизъм на клапата за управление.
6. Отстранете болтовете и отстранете предните и задните опорни скоби и освободете въздушния филтър от тях, отстранете гумените стойки (виж фиг. 2.6).

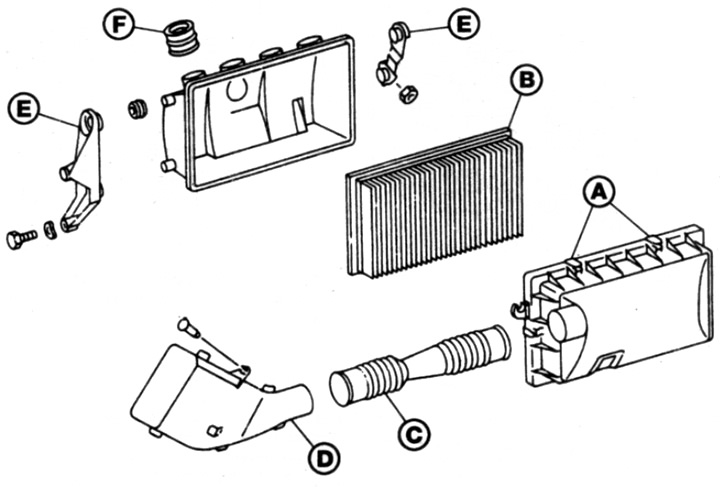

Ориз. 2.6. Въздушен филтър - двигатели с естествено пълнене
A Скоби
Филтърният елемент
С канал
D Всмукване на въздух
E скоби
F Гумени маншети
7. Отстранете въздушния филтър от всмукателния колектор и отстранете гумените маншети.
Инсталация
8. Монтажът се извършва в ред, връщане към отстраняване. Когато приключите, монтирайте филтърния елемент според глава 1Б.
