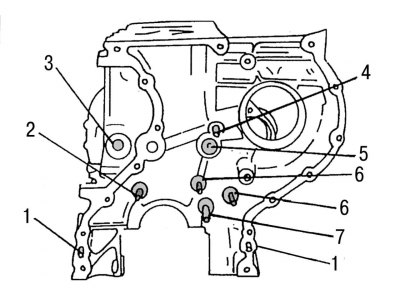

Рис. 67. Передняя часть блока цилиндров: 1 — штифт натяжения пружины; 2 — опорный палец успокоителя цепи; 3 — стальной шарик диаметром 17 мм; 4 — маслоразбрызгивающее сопло; 5 — заглушка блока цилиндров; 6 — опорный палец башмака натяжителя цепи; 7 — опорный палец натяжителя цепи привода масляного насоса

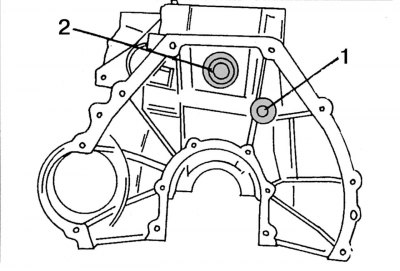

Рис. 66. Задняя часть блока цилиндров с указанием местонахождения стального шарика (1), перекрывающего главную масляную магистраль, и заглушки (2) блока цилиндров
С боковых и торцовых сторон блока цилиндров установлены заглушки отверстий, которые выдавливаются из блока в случае замерзания охлаждающей жидкости. Со стороны сливной пробки охлаждающей жидкости на блоке цилиндров предусмотрены две заглушки диаметром 34 мм, а с противоположной стороны (со стороны масляного фильтра) находятся еще две заглушки такого же диаметра. С торцовой стороны картера предусмотрена одна заглушка 5 (см. рис. 67) диаметром 17 мм. Еще одна заглушка 2 (см. рис. 66) диаметром 34 мм запрессована с передней торцовой стороны блока цилиндров. Эти заглушки можно менять в случае замерзания охлаждающей жидкости, не снимая двигателя, но с использованием специального инструмента. Для этого необходимо выполнить следующие операции:
- слить охлаждающую жидкость;
- снять детали и узлы, которые могут помешать доступу к заглушкам;

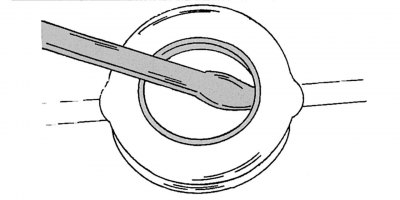

Рис. 69. Установка отвертки или зубила для демонтажа заглушек блока цилиндров

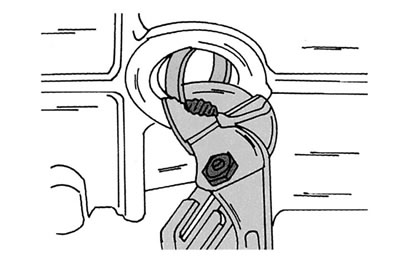

Рис. 70. Извлечение заглушки из блока
- узкое зубило либо мощную отвертку установить под край заглушки (рис. 69) и с помощью молотка повернуть заглушку в отверстии на 90° вокруг своей оси (рис. 70);
- захватить заглушку трубными клещами и выдернуть из блока цилиндров, как показано на рис. 70;
- тщательно зачистить посадочное отверстие заглушки в блоке цилиндров. На уплотнительной поверхности не должно остаться следов смазки;
- намазать посадочное отверстие фиксирующим средством Loctite и вставить новую заглушку с помощью специальной оправки (номер по спецификации — 102 589 00 15 00) либо другой подходящей оправки таким образом, чтобы она была заподлицо с поверхностью блока цилиндров;
- установить все снятые детали на свои места и после паузы 45 минут залить охлаждающую жидкость в двигатель, если он не снимался с автомобиля;
- после этого пустить двигатель и проконтролировать его на отсутствие утечек.
