Внимание! При замене цепи привода масляного насоса также необходимо заменить звездочку масляного насоса.
Внимание! При снятии цепи необходимо использовать наждачный круг или вулканит, для срезания выступающих наружу шляпок одного из звеньев цепи.

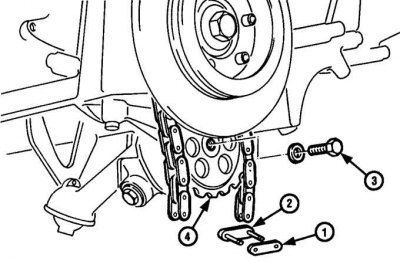

Снятие приводной цепи масляного насоса
1 – фиксирующая пластина; 2 – звено цепи; 3 – болт крепления звездочки масляного насоса; 4 – звездочка масляного насоса
1. Снимите масляный поддон.
2. Ослабьте болт крепления звездочки масляного насоса.
3. Используя наждачный круг или вулканит, сошлифуйте заклепки одного из звеньев цепи.
4. Снимите фиксирующую пластину звена цепи и выбейте звено цепи (см. рисунок).
5. Отвинтите болт крепления звездочки масляного насоса и снимите звездочку с вала насоса.
6. Установите новую звездочку на вал масляного насоса выпуклой стороной к насосу.
7. Используя звено, снятое с цепи, соедините конец старой цепи с новой цепью. Проворачивая коленчатый вал двигателя по часовой стрелке, пропустите новую цепь вокруг звездочки коленчатого вала. При этом постоянно поддерживайте ветви цепи натянутыми так, чтобы она не снялась со звездочки коленчатого вала.
8. После выхода новой цепи отсоедините от нее старую цепь.
9. Установите концы новой цепи на звездочку масляного насоса и соедините их соединительным звеном.
10. Установите фиксирующую пластину на соединительное звено цепи и расклепайте соединительное звено. Проверьте, что после расклепывания соединительного звена не остались металлические заусенцы.
11. Затяните болт крепления звездочки масляного насоса требуемым моментом.
12. Установите масляный поддон.
