Проверка
1. Снимите верхнюю крышку приводной цепи.
2. За болт крепления шкива коленчатого вала проверните коленчатый вал двигателя и по всей длине проверьте состояние цепи. Если цепь при работе двигателя издает повышенный шум или имеется большой осевой люфт цепи на звездочке, цепь необходимо заменить. При наличии выработки на роликах цепи цепь также необходимо заменить.
Замена
Внимание! При снятии цепи необходимо использовать наждачный круг или вулканит, для срезания выступающих наружу шляпок одного из звеньев цепи.
Установка новой цепи
При установке новой цепи постоянно поддерживайте обе ветви цепи в натянутом положении.
1. Снимите провод массы с аккумулятора.
2. Снимите крышку головки блока цилиндров.
3. Вывинтите свечи зажигания.
4. Снимите механизм натяжения приводной цепи.
5. Используя чистую ветошь, закройте головку блока цилиндров и цепь в крышке.
6. Используя наждачный камень или вулканит, срежьте выступающие наружу шляпки одного из звеньев цепи в верхней части звездочки.
7. Снимите фиксирующую пластину звена цепи, затем извлеките звено цепи из приводной цепи.
8. Снимите ветошь, при этом соблюдайте осторожность, чтобы стружка не попала внутрь крышки приводной цепи.

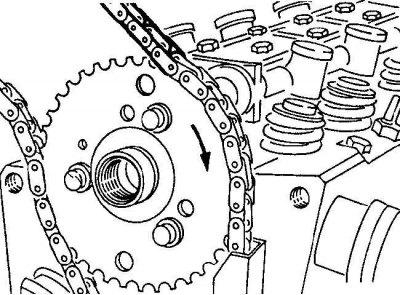

9. Используя звено новой цепи, соедините новую приводную цепь со старой и проворачивая коленчатый вал двигателя по часовой стрелке, пропустите новую цепь вокруг звездочек и направляющих. При этом постоянно натягивайте новую цепь, чтобы ее звенья четко совместились со звездочкой распределительного вала. Также постоянно поддерживайте в натяжении старую цепь, чтобы предотвратить ее падение со звездочки коленчатого вала (см. рисунок).
10. После выхода новой цепи из крышки приводной цепи, сохраняя натяжение обоих ветвей цепи, снимите старую цепь с новой.
11. Установите новую цепь на звездочку распределительного вала и соедините звеном цепи, вставленным со стороны задней части звездочки.
12. Установите фиксирующую пластину на соединительное звено цепи и расклепайте его. При расклепывании поддерживайте соединительное звено цепи с обратной стороны большим молотком. Соблюдайте осторожность, чтобы не повредить цепь или звездочку распределительного вала.
13. После расклепывания соединительного звена цепи проверьте, чтобы на нем не остались металлические заусенцы.
14. Установите натяжитель цепи.
15. Проворачивая коленчатый вал двигателя по часовой стрелке, установите поршень первого цилиндра в верхней мертвой точке и проверьте, что все установочные метки совместились с указателями.
16. Установите верхнюю крышку приводной цепи.
17. Подсоедините провод массы к аккумулятору.
