Első motortartó
Emelje fel az autó elejét.
Alulról csavarkulccsal lazítsa meg a motor rögzítőcsavarjait.
Lazítsa meg az alsó lengéscsillapító rögzítőanyáját.
Csatlakoztassa az emelőkábelt a motorhoz, és kissé emelje meg a motort. Az olajteknő alá helyezhet egy fa bélésű emelőt, és megemelheti a motort.

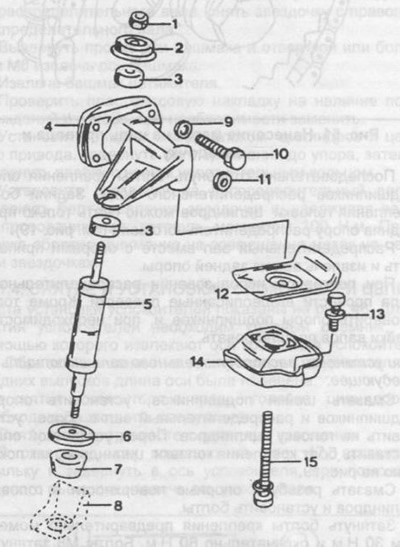

Az 52. ábra az első motortartó egyik oldalát mutatja, a motortartóra szerelt hővédő pajzsgal.
52. ábra. Elülső motortartó.
1 - M8 anya,
2 alakú alátét,
3 - gumi támaszték,
4 - motor tartókonzol,
5 - motor lengéscsillapító,
6 alakú alátét,
7 - gumi támaszték,
8 - konzol,
9 - alátét,
10 - csavar,
11 - anya,
12 - hőpajzs,
13 - kombinált csavar,
14 - motor támogatás,
15 - csavar.
A telepítés fordított sorrendben történik.
Hátsó motortartó

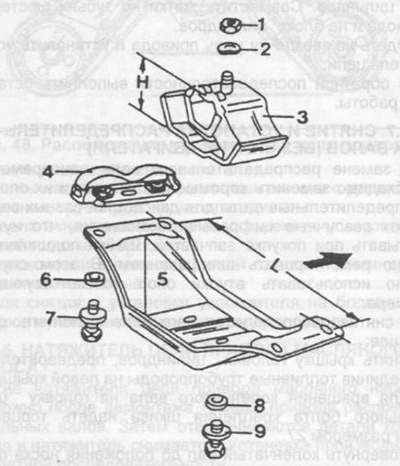

Az 53. ábra a hátsó kereszttartót és a hátsó felfüggesztés alkatrészeit mutatja. Az alkatrészek cseréjéhez az alsó sárvédőt el kell távolítani.
53. ábra. A hátsó motortartó részletei. Hossz "L" és magasság "H" motorsorozattól függ.
1 - dió,
2 - rugós alátét,
3 - motor támogatás,
4 - oldaltámasz,
5 - a motor kereszttartója,
6 - alátét,
7 - csavar alátéttel,
8 - alátét,
9 - csavar alátéttel,
L - hossz, H - magasság.
