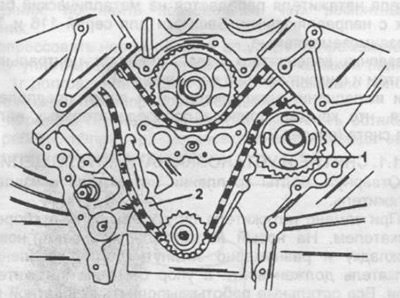

Rajz. 49. A gyújtáselosztó meghajtó lánckerekének (1) helyzete. Láncvezető (2), amelyet el kell távolítani.
Távolítsa el a vezérműtengely meghajtó fedelét (szakasz 2.4).
Távolítsa el az ábrán balra láthatót. 49 lánccsillapító.
Forgassa el a bal oldali vezérműtengelyt a hajtólánc feszültségének oldásához.
Távolítsa el a gyújtáselosztó lánckerekét, nehogy a hajtólánc leugorjon a megmaradt lánckerekekről.
A tartóperselyek cseréjéhez belső markolatú lehúzó szükséges. Nyomja meg az új perselyeket úgy, hogy az olajbevezető hornyok alul legyenek.
Kenje meg a támasztékokat motorolajjal, és szerelje be a gyújtáselosztó hajtóművét.
Forgassa a főtengelyt TDC helyzetbe az első hengerben. Igazítsa egy vonalba a meghajtó fogaskerekek fogain és a hengerblokkon lévő jeleket.
Az eredeti megtalálható a weboldalon MercedesMan.ru
Helyezze a hajtóláncot a lánckerékre, és szerelje fel a láncvezetőt.
A hátralévő munkát fordított sorrendben hajtsa végre.
