Tartalomjegyzék: Eltávolítás ↡ Telepítés ↡
Eltávolítás
1. Válassza le a negatív kábelt az akkumulátorról.
2. Távolítsa el a levegőszűrőt és a keverőkamrát az EGR-szeleppel együtt.
3. Távolítsa el a hengerfej burkolatának díszpaneljét 1 (lásd az 5.64. ábrát).

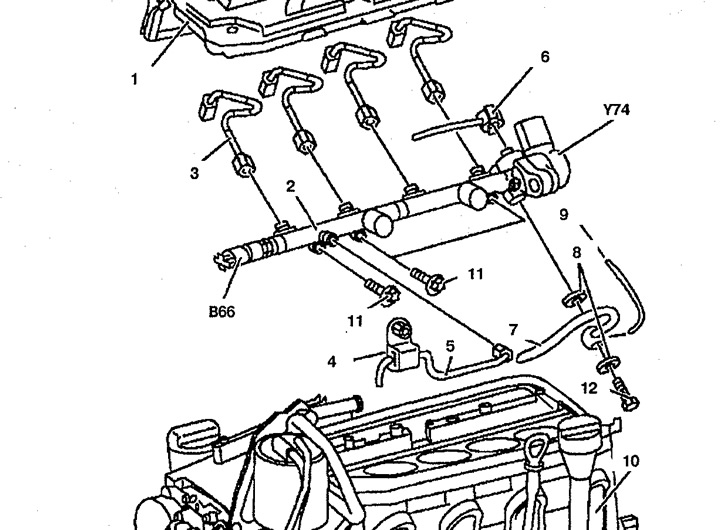

5.64. ábra Üzemanyag-elosztó:
1. Dekoratív panel,
2. Forgalmazó,
3. Üzemanyag-befecskendező vezetékek,
4. Konzol,
5. Üzemanyag-befecskendező cső,
6. Nagynyomású üzemanyag-szivattyú üzemanyag-leeresztő csöve,
7. Üzemanyag-leeresztő cső,
8. Tömítés,
9. Olajleeresztő cső,
10. Szívócső,
11, 12. Csavar.
4. Válassza le a kábelcsatlakozót a B66 üzemanyag-elosztó nyomásérzékelőjéről.
A teljes cikk elérhető a forráson (www.mercedesman.ru)
5. Válassza le a kábelcsatlakozót az Y74 elosztó nyomásszabályozó szelepéről.
6. Válassza le az üzemanyagvezetékeket 3.
7. Válassza le a termosztáthoz rögzítő 4-es konzolt.
8. Csavarja le az 5-ös üzemanyag-ellátó csövet az 2-es elosztóról.
9. Válasszuk le az üzemanyag-leeresztő csövet a nagynyomású üzemanyag-szivattyútól a 2. elosztóig.
10. Csavarja le az üzemanyag-leeresztő csövet 7 az elosztóról 2.
11. Válassza le az olajleeresztő csövet 9 az elosztóról 2.
12. Húzza ki a vezetékeket a szívócsőből 10.
13. Szerelje le a 2. számú elosztót. Az Y74 üzemanyagnyomás-szabályozó szelepet csak az elosztóról kell leszerelni, és csak a 2. számú elosztóval együtt cserélni.
Telepítés
14. Ha az elosztót kicserélik: Az elosztót a B66 elosztónyomás-érzékelővel és az Y74 nyomásszabályozó szeleppel együtt szállítjuk.
15. Ne húzza meg teljesen az elosztó rögzítőjét, amíg a befecskendezők és a 3. és 5. üzemanyagvezetékek nincsenek csatlakoztatva.
16. A további telepítést a leszerelés fordított sorrendjében végezzük.
