Belső berendezés (Mercedes-Benz S-Class W220)

Belső világítás

1. Bal első olvasólámpa.

Az olvasólámpa be- és kikapcsolása: nyomja meg a gombot.

A belső visszapillantó tükör bal oldali olvasólámpája "7" be- vagy kikapcsol.

2. Lámpák a kabin hátsó részén.

A hátsó lámpa be- és kikapcsolása: nyomja meg a gombot.

3. Jobb első olvasólámpa.

Az olvasólámpa be- és kikapcsolása: nyomja meg a gombot.

A belső visszapillantó tükör jobb oldali "8" olvasólámpája be- vagy kikapcsol.

4. Kapcsolja ki az automatikus funkciót: nyomja meg a billenőkapcsolót.

A lámpák akkor is kikapcsolva maradnak, ha az autót kinyitják, kinyitják az egyik ajtót vagy kihúzzák az elektronikus kulcsot a gyújtáskapcsolóból.

5. Automatikus funkció engedélyezése: billenőkapcsoló középső állásban.

Ha estefelé az elektronikus kulcsot eltávolítják a gyújtáskapcsolóból, a lámpák késleltetetten kapcsolnak ki és ki.

A lámpák kigyulladnak, ha egy ajtót kinyitnak este. Ha kinyitják az egyik első ajtót, az első lámpa kigyullad, amikor az egyik hátsó ajtót kinyitják, a hátsó lámpák kigyulladnak.



Ha az ajtók zárva vannak, a lámpák késleltetéssel kikapcsolnak.

Ha az autó zárását éjfélkor kinyitják, a lámpák késleltetetten kapcsolnak ki és ki.

Megjegyzés. Az időt, ami után a lámpaernyők van kapcsolva, egy idő után késedelem a kulcs eltávolítása a gyújtáskapcsolót lock lehet beállítani az "Egyéni telepítés" rendszer (Rész Többfunkciós kormánykerék, több információs kijelző).

Ha az egyik ajtó nyitva van, és az elektronikus kulcs 0 állásban van vagy ki van véve, a lámpák körülbelül 5 perccel azután kialszanak, hogy az autó összes elektronikus berendezése az eredeti helyzetébe került.

6. Kapcsolja be kézzel az első lámpát: Nyomja meg a billenőkapcsolót. Amíg a billenőkapcsoló le van nyomva, az elülső telefon be van kapcsolva.

Az első lámpa kikapcsolása: billenőkapcsoló 4 vagy 5 állásban.

Hátsó olvasólámpa

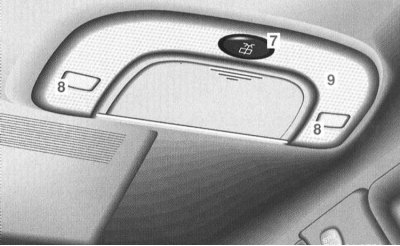

7. Olvasólámpák be- és kikapcsolása: A "9" kabin hátsó részének bal vagy jobb oldali lámpájában található "8" olvasólámpa be- vagy kikapcsol.

Belső világítás

A sötétben való jobb tájékozódás érdekében autója különféle belső világítóberendezésekkel van felszerelve.

Világítás az ajtó nyitásakor/zárásakor:

• Az elektronikus kulcs a gyújtáskapcsolóban 1 állásban van, vagy az oldalsó lámpák világítanak. Az ajtók nyitására/zárására szolgáló mélyedésekben lévő lámpák világítanak.
• Ha a gyújtáskapcsolóban lévő elektronikus kulcsot 0 állásba fordítják, és a lámpákat lekapcsolják, körülbelül 5 perc késéssel kapcsolnak ki a lámpák.

Lábtér világítás: Az oldalsó lámpák bekapcsolva. A lábtér meg van világítva.

Középkonzol világítás: Az elektronikus kulcs a gyújtáskapcsolóban 1 állásban van. A középkonzolt a belső visszapillantó tükör világítja meg.

Ajtólámpák az autóból való kiszálláshoz

Ha az egyik ajtót estefelé kinyitják, és a belső világítást automata üzemmódba kapcsolják, akkor a járműből való kiszálláshoz bekapcsol a megfelelő ajtólámpa.

Ha az ajtó becsukódik, a jármű kijárati lámpája automatikusan kialszik.

Hátsó ablak függöny

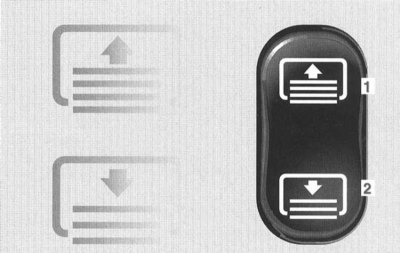

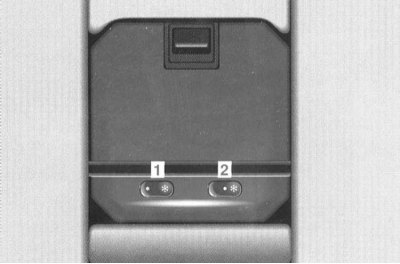

A kapcsoló a középső konzolon található.

Fordítsa az elektronikus kulcsot a gyújtáskapcsolóban 1 vagy 2 állásba.

Kattintson a kapcsolóra:

• 1 - Emelkedj fel
• 2 - Süllyesztés

A hátsó ablak rolót mindig teljesen le kell engedni vagy fel kell emelni.

Jegyzet. Győződjön meg arról, hogy a hátsó ablakfüggöny mozgását nem akadályozzák tárgyak (például ruhákat).

Napellenzők

Balesetveszély áll fenn!

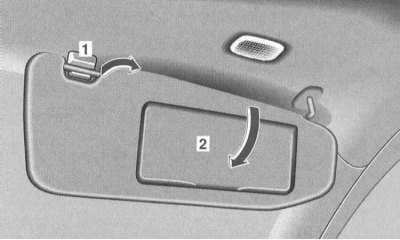

A tükröződés elkerülése érdekében vezetés közben hagyja zárva a "2" tükrök fedelét.

Az elölről érkező tükröződés elleni védelem érdekében: Hajtsa le a napellenzőket.

Az oldalsó ablakok káprázása elleni védelem érdekében: Vegye ki a napellenzőt a belső oldalon lévő "1" tartóból, és tolja oldalra.

Kozmetikai tükör

Balesetveszély áll fenn!

A tükröződés elkerülése érdekében vezetés közben hagyja zárva a "3" tükrök fedelét.

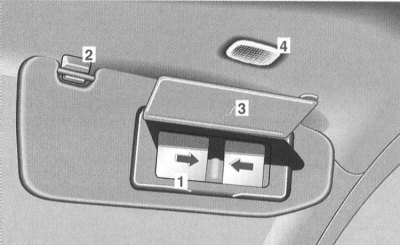

1 - Megvilágított kozmetikai tükör a napellenzőben.

Nyitás: A napellenzőt a "2" tartóba kell rögzíteni. Hajtsa fel a "3" fedelet. A "4" világítás bekapcsol.

Mozgassa a tükröt balra vagy jobbra, a tükör felei normál vagy felnagyított képet tükröznek.

Zárás: Hajtsa le a fedelet.

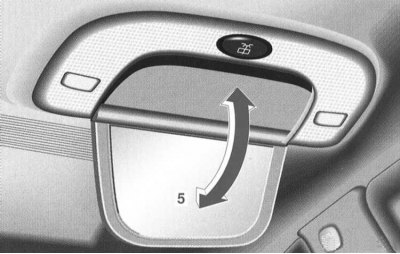

5 - Megvilágított kozmetikai tükör a kabin hátuljában.

Nyitás: enyhén nyomja meg a fedelet, a tükör kinyílik és a lámpa bekapcsol.

Zárás: Fordítsa fel a tükröt, amíg be nem kattan.

Jegyzet. A sérülések elkerülése érdekében csukja be a megfelelő sminktükröt, mielőtt a vezető vagy az első utasülést dönthető helyzetből vezetési helyzetbe mozgatja.

Szalon

Fennáll a sérülés veszélye!

Tilos nehéz vagy kemény tárgyakat rögzítetlen állapotban a kabinban szállítani.

Ellenkező esetben erős fékezés, hirtelen irányváltás vagy baleset esetén az utasok megsérülhetnek általuk.

A poggyászvédő hálók nem tarthatnak meg nehéz vagy kemény tárgyakat.

Tárolórekeszek és kartámasz-konzolok

Fennáll a sérülés veszélye!

Ha tárgyak vannak a tárolórekeszekben, azokat vezetés közben be kell zárni.

Kesztyűtartó

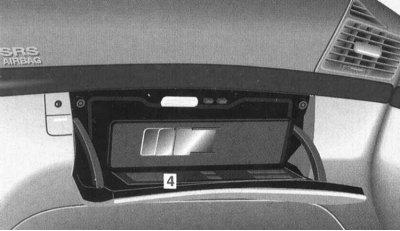

A kesztyűtartó fedelén található a "4" rekesz mélyedésekkel a hitelkártyák számára, egy zseblámpa és egy golyóstolla.

A kesztyűtartó fedelében lévő rekesz kinyitása: Enyhén nyomja meg a fedelet a megjelölt helyen.

Középkonzol tárolórekeszek

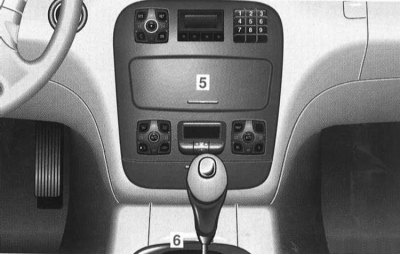

Szemüveg rekesz

Nyitás: enyhén nyomja meg a fedelet alul, ahol meg van jelölve.

Zárás: Nyomja le a fedelet, amíg be nem kattan.

Alsó szakasz

Nyitás: Húzza előre a fedelet, tartsa a jelölést.

Zárás: Enyhén nyomja előre a fedelet a jelölésnél, majd engedje el. A fedél automatikusan záródik.

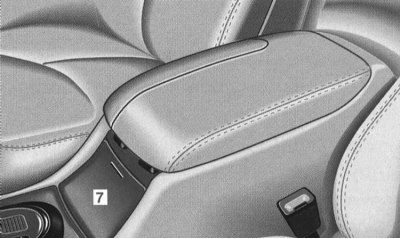

Zárható szekrény a konzol-karfa előtt

Nyitás: enyhén nyomja meg a fedél tetejét, ahol meg van jelölve.

Zárás: Mozgassa felfelé a fedelet, amíg be nem kattan.

A betét eltávolítása: Távolítsa el a betétet úgy, hogy megfogja a fogantyúban lévő mélyedésen keresztül.

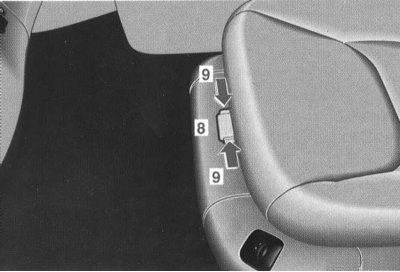

Zárható szekrény a vezetőülés előtt

Nyitás: Nyomja meg a "9" gombokat, és hajtsa le a fedelet.

Zárás: Hajtsa fel a fedelet, amíg be nem kattan.

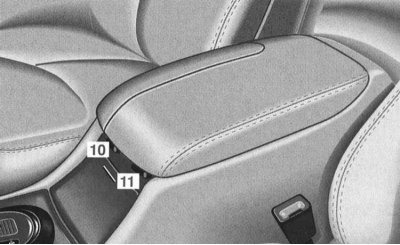

Tárolórekeszek a konzol-kartámasz alatt

A kartámaszkonzol alatti tárolórekeszekben érmerekesz is található.

Zárható szekrény a konzol-kartámaszban

Nyitás: a "10" gomb megnyomásával emelje fel a kartámasz konzolt.

Zárás: engedje le a kartámasz konzolt és rögzítse.

Jegyzet. Hátsó légkondicionálóval felszerelt modellek: Ne helyezzen semmilyen tárgyat a szekrény alatti mélyedésbe.

Tárolórekesz a konzol-kartámasz alatt

Hátsó klíma nélküli modellek

Nyitás: a "11" gomb megnyomásával emelje fel a kartámasz konzolt.

Zárás: engedje le a kartámasz konzolt és rögzítse.

Jegyzet. Légkondicionálás lehetséges a tárolórekeszben (fejezet Automata klíma. Szellőzés. Független fűtés).

A tárolórekesz hőmérséklete nagyon megemelkedhet a szűk hely miatt. Ezért hőérzékeny rakomány szállításakor a szellőztető fúvókát el kell zárni, amikor a fűtés be van kapcsolva.

Ne takarja le tárgyakkal a szekrényben lévő szellőzőfúvókát.

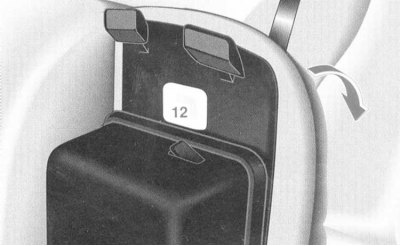

Telefon használata hátul

A hátul lévő telefon használatának megkönnyítése érdekében a telefon hátrafelé mozgatható.

Nyomja meg a "11" gombot (lásd a bal oldali ábrát), billentse hátra a kartámasz konzolját, amíg be nem kattan.

A "12" gomb megnyomásával nyissa ki teljesen a konzol-kartámasz fedelét.

Hátsó ülés kartámasz

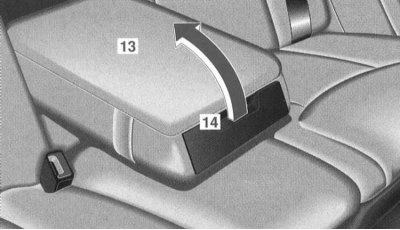

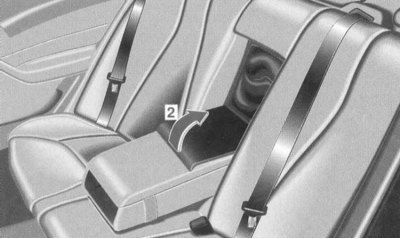

Húzza ki a "13" kartámaszt felül, és hajtsa le a hátsó ülésre.

A szekrény kinyitása: A "14" fogantyú felfelé nyomásával hajtsa fel a kartámaszt.

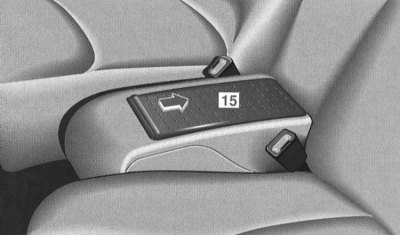

Zárható szekrény a hátsó ülések között

A szekrény kinyitása: Tolja vissza a fedelet "15".

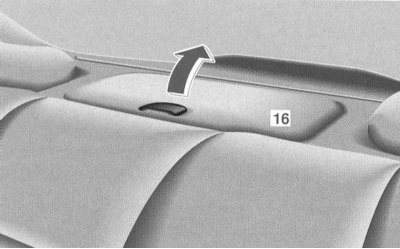

Zárható szekrény a hátsó polcon

A szekrény kinyitása: Emelje fel a fedelet "16".

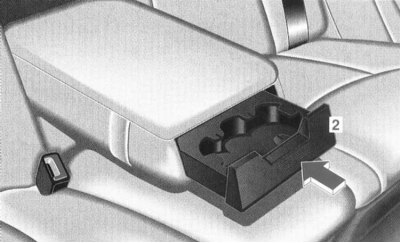

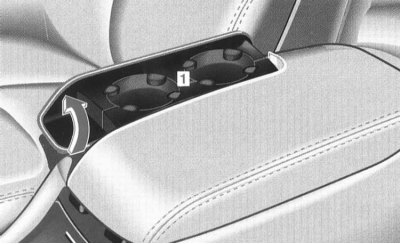

Italtartó

Fennáll a sérülés veszélye!

Vezetés közben az italtartót le kell zárni. Csak megfelelő edényeket használjon az égési sérülések elkerülése érdekében, ne tegyen forró italokat a tartóba.



Nyitás: Tolja oldalra a fedelet.

Zárás: Hajtsa vissza a fedelet.



Nyitás: Nyomja meg a fiókot, és az italtartó kicsúszik.

Zárás: Nyomja be a fiókot, amíg be nem kattan.

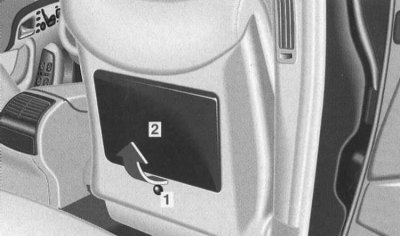

Összecsukható asztal hátul

Az asztal összecsukása: Nyomja meg az "1" gombot, és hajtsa fel az asztalt "2" a kívánt helyzetbe, amíg be nem kattan.

Jegyzet. Az asztal 3 pozícióban rögzíthető.

Az asztal összecsukása: Emelje fel teljesen az asztalt, és forgassa le, amíg a helyére nem kattan.

Fennáll a sérülés veszélye!

Mozgás közben az összecsukható asztalt össze kell hajtani.

Ellenkező esetben erős fékezés, hirtelen irányváltás vagy baleset esetén az utasok megsérülhetnek a rajta lévő tárgyaktól vagy magától az asztaltól.

Hamutartó

Középső konzol

Nyitás: enyhén nyomja meg a fedelet a megjelölt helyen, és a hamutartó kicsúszik.

A betét eltávolítása: Balesetveszély!

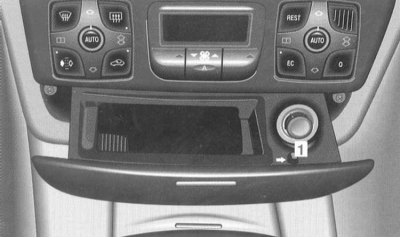

Állítsa le a motort és húzza be a rögzítőféket, hogy megakadályozza a jármű spontán elmozdulását.

Jegyzet. Állítsa az AT választókart N állásba.

Mozgassa az "1" csúszkát jobbra. A betét kissé megnyúlik.

A betét beszerelése: Nyomja meg a betétet, amíg a helyére nem kattan.

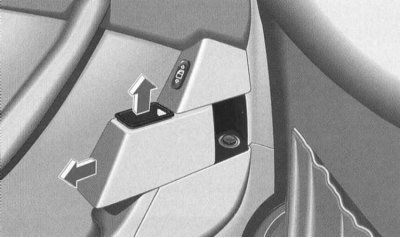

Hátsó ajtók

Nyitás: enyhén nyomja meg hátul a fedelet, a hamutartó visszamozdul.

A betét eltávolítása: Húzza kissé maga felé a hamutartót, és vegye ki a betétet.

A betét beszerelése: Helyezze be a betétet és nyomja le, amikor visszamozgatja.

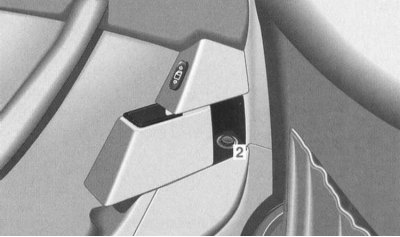

Szivargyújtó

Fennáll a sérülés veszélye!

A forró szivargyújtót csak a fogantyúnál fogja meg.

Amikor a gyújtáskapcsolóban lévő elektronikus kulcsot 1 vagy 2 állásba fordítja, ügyeljen arra, hogy a gyerekek ne égessenek meg a forró szivargyújtótól.



Az elektronikus kulcs a gyújtáskapcsolóban 1 vagy 2 állásban van.

Nyomja be a szivargyújtót: automatikusan kiugrik, amint a tekercs felmelegszik.

A szivargyújtó csatlakozóaljzat speciálisan felszerelt elemek csatlakoztatására használható.

Csomagvédő háló az első utas lábterében

Fennáll a sérülés veszélye!

A poggyászvédő hálót csak könnyű rakományokhoz tervezték.

Nehéz, törékeny vagy éles szélű tárgyakat tilos a poggyászvédő hálóban szállítani.

A poggyászvédő háló nem védi meg a rakományt baleset esetén.

Jegyzet. Ha tárgyak vannak a poggyászhálóban, az első utasülést nem szabad teljesen előre mozgatni - a hálóban lévő tárgyak megsérülhetnek.

Csomagvédő háló a csomagtartóban

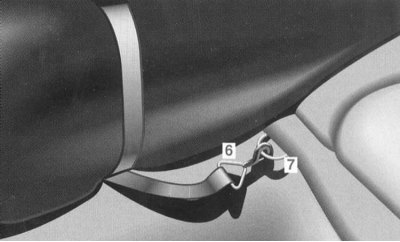

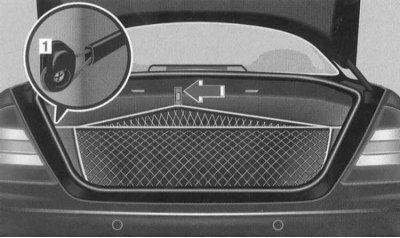

A csomagtartóban bal és jobb oldalon "1" kampók találhatók, amelyekre a poggyászvédő háló felakasztható.

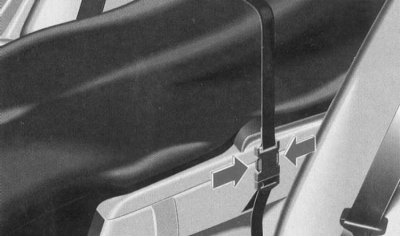

A hevedernek (nyíl) a csomagtartó felé kell néznie.

A poggyászhálót és a horgokat úgy tervezték, hogy normál forgalom során könnyű terheket szállítsanak. Baleset esetén nem tudják megvédeni a rakományt. Kérjük, vegye figyelembe a címkén (nyíl) feltüntetett rakománysúly-információkat.

Hátul hűtődoboz

A hűtődoboz be/kikapcsolása

A "2" kapcsoló enyhén nyomja meg a szimbólumot - a kapcsolón lévő ellenőrző LED körülbelül 30 másodpercig villog, majd folyamatosan világít.

Nyomja meg finoman a "2" kapcsolót a szimbólum nélküli oldalon - a kapcsolón lévő ellenőrző LED kialszik.

Hőmérséklet beállítása

Kis hópehely - alacsony hűtési szint.

A nagy hópehely magas szintű hűtést jelent.

A hűtődoboz kinyitásakor a hűtődoboz belső világítása bekapcsol.

Jegyzet. A hűtési teljesítmény a kiválasztott hűtési fokozattól és a külső hőmérséklettől függ.

Ha sok áramfogyasztót kapcsolnak be, vagy az akkumulátor nincs megfelelően feltöltve, a hűtődoboz automatikusan alacsonyabb hűtőteljesítményre kapcsolhat vagy kikapcsol - a kapcsolón lévő ellenőrző LED villog. Amikor a feszültség helyreáll, a hűtődoboz automatikusan újra bekapcsol.

A hűtődoboz gondozása

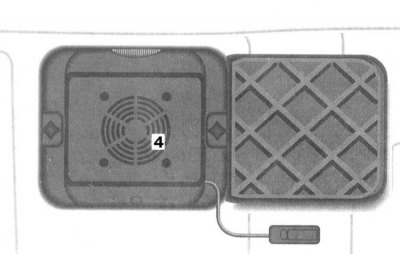

Ha a hűtődobozt hosszabb ideig nem használják, akkor azt ki kell kapcsolni, le kell olvasztani, ki kell mosni, és a fedelet egy ideig nyitva kell hagyni. A hűtődoboz kimosása (fejezet Test).



Tűzveszély!

Ne zárja be a "4" szellőzőrácsot a csomagtartóban.

Ne szállítson gyúlékony csavargokat a csomagtartóban.

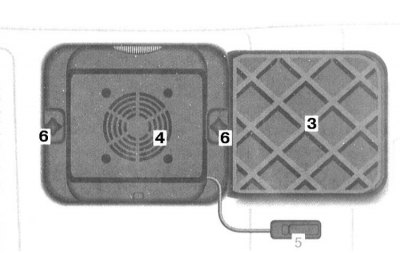

A hűtőszekrény dobozának eltávolítása

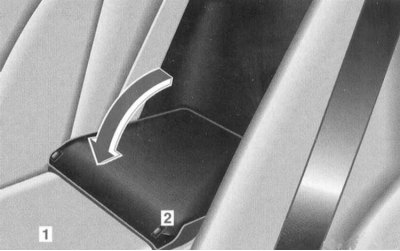

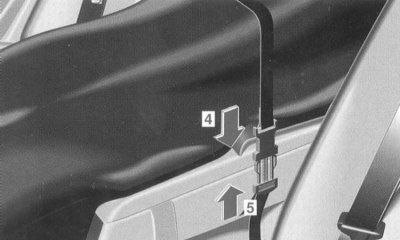

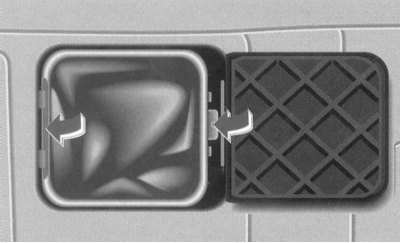

A hűtődoboz helyett síburkolatot is felszerelhet. (A sítakaró felszerelése – Lásd a következő csavargokat.)

Kapcsolja ki a hűtőszekrény dobozát.

Húzza ki a hálózati csatlakozót "5".

Távolítsa el a "6" rögzítőcsavarokat.

Távolítsa el a hűtőszekrény dobozát.

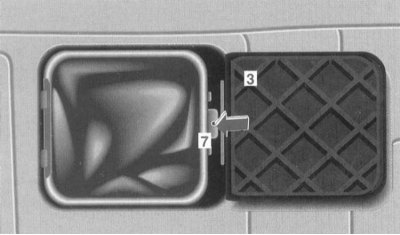

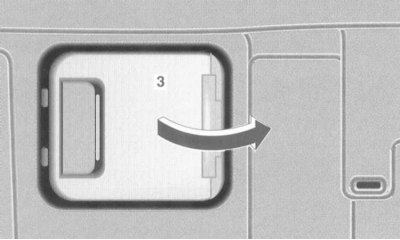

Jegyzet. A hűtődoboz beszerelésekor a "3" ajtót oldalra kell nyitni. Az ajtót hátul mágnes tartja a helyén.

Hűtőszekrény beépítése

A telepítés fordított sorrendben történik.

Telefon

Általános információk

Balesetveszély áll fenn!

Először figyeljen a mozgásra. Csak akkor használja telefonját, ha a forgalmi helyzet ezt lehetővé teszi.

Állítsa meg az autót, ha telefonbeszélgetést kíván folytatni a kézibeszélővel, nem pedig a kihangosítóval.

Ne feledje, hogy autója már 14 métert halad másodpercenként 50 km/h sebességgel.

Az olyan rádiótelefonok használata, amelyek antennái a jármű belsejében vannak elhelyezve, az elektronikus rendszerek működésében zavarokat okozhat, és ezáltal negatívan befolyásolhatja a jármű üzembiztonságát.

¹Tartsa be a fogadó országra vonatkozó törvényeket és előírásokat.

A rádiótelefonok járműben történő használata csak akkor engedélyezett, ha a cég által engedélyezett, külön külső antennához csatlakozik "Mercedes-Benz".

(Telefon használata – lásd a megfelelő kezelési útmutatót).

Rádiótelefon a karfa alatti szekrényben

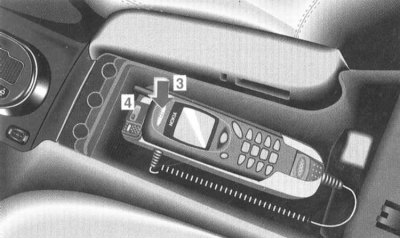

Telefon telepítés

Nyissa ki a szekrényt (szakaszban fentebb).

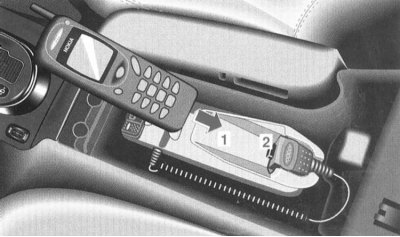

Dugja be a telefont az "1" vevőaljzatba, amíg a "2" csatlakozó hallhatóan a helyére nem kattan.

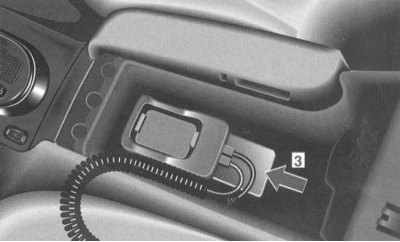

A lezáráshoz nyomja meg a telefont elölről "3" lefelé.

A telefon csak ebben a helyzetben csatlakozik a hangszóró-beállításhoz.

Jegyzet. A modem a "4" aljzaton keresztül csatlakoztatható.

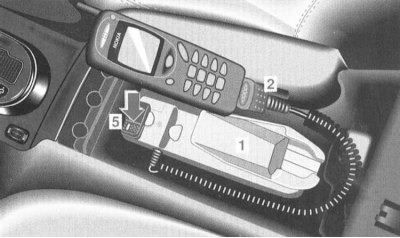

Telefonbeszélgetések lebonyolítása a rádiótelefon vezérlőpulton keresztül

Nyomja meg az "5" gombot. Az "1" vevő aljzat a telefonnal felfelé billen.

Húzza előre a telefont a "2" csatlakozóval. A külső antennához vezető kábel csatlakozójának a telefonban kell maradnia telefonbeszélgetéshez.

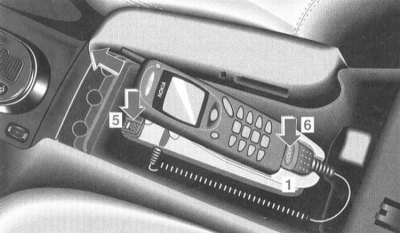

A telefon eltávolítása

Nyomja meg az "5" gombot. Az "1" vevő aljzat a telefonnal felfelé billen.

Nyomja meg a "6" dugózárat, és húzza előre a telefont.

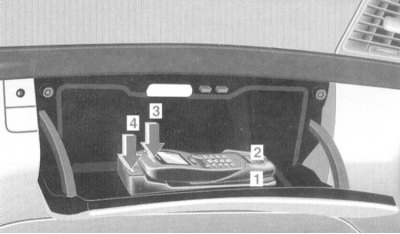

Rádiótelefon a kesztyűtartóban

Telefon telepítés

Nyissa ki a kesztyűtartót (szakaszban fentebb).

Dugja be a bekapcsolt telefont az "1" vevőaljzatba.

A lezáráshoz nyomja meg a telefont elölről "3" lefelé.

Körülbelül 30 másodpercen belül a telefonkönyv adatai egy külön memóriába kerülnek beolvasásra. Ezt követően a telefon automatikusan kikapcsol, és a telefon akkumulátorai töltődnek.

Vezetékes telefon esetén a rádiótelefon telefonkönyvei közül csak néhány érhető el.

Ha nem kívánja elolvasni a telefonkönyvet, kapcsolja ki a rádiótelefont, mielőtt a vevő aljzatba helyezi. Ebben az esetben továbbra is rendelkezésére áll a vezetékes telefonkönyv.

Különféle rádiótelefon- és vezetékes hálózati szolgáltatók: A rádiótelefon telefonkönyvben szereplő összes telefonszámot be kell vinni a memóriába a megfelelő körzetszámokkal együtt. Csak ebben az esetben minden telefonszám tárcsázható vezetékes telefonról.

Telefonbeszélgetés lefolytatása, ha a rádiótelefon a kesztyűtartóban van, lehetetlen.

Figyelem! A kommunikációs rendszer zavartalan működése érdekében nem kapcsolhatja be a telefont, amíg az a tartóban van.

A telefon eltávolítása

Nyomja meg a "4" gombot.

Az "1" vevő aljzat a telefonnal felfelé billen.

Vedd fel a telefont.

A telefon eltávolítása után a vezetékes telefonkönyv újra elérhető.

Jegyzet. A "2" dugó mereven csatlakozik az "1" fogadó aljzathoz, így a reteszelése nem szükséges.

Vezetékes telefon a karfa alatti szekrényben

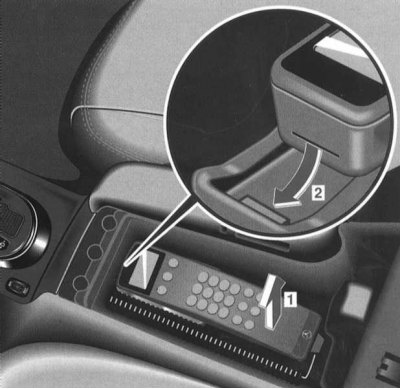

Telefonbeszélgetések lebonyolítása a rádiótelefon vezérlőpulton keresztül

A telefon eltávolítása: Nyissa ki a szekrényt (szakaszban fentebb).

Emelje fel a telefont a zárból "1"-re.

A telefon beszerelése: Helyezze be a telefont a "2" tartózárba, és nyomja lefelé, amíg hallhatóan kattan.

SIM-kártya (telefonkártya)

Kapcsolja ki a telefont, és vegye ki.

Telepítés: SIM kártya (Subscriber Identity Module) helyezze be a "3"-at az olvasóba úgy, hogy a chip előrefelé nézzen lefelé.

Eltávolítás: Távolítsa el a SIM-kártyát.

Sítakaró

Kihajtás: Engedje le a hátsó kartámaszt "1".

Hajtsa le a "2" fedelet.

Hajtsa ki a síburkolatot, és húzza be a kabinba.

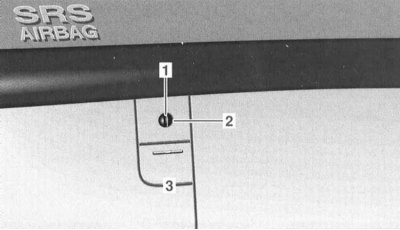

Húzza meg a csomagtartóban lévő fogantyút a "3" ajtó kinyitásához. Az ajtót mágnes tartja a helyén.

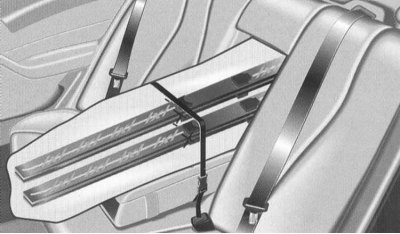

Terhelés

Helyezze a sílécet a tokba.



Rögzítse a síléc huzatot hevederekkel a kabin hátsó részén található kartámaszhoz "4".

Húzza meg a rögzítő hevedert "5".



Akassza a "6" karabinert a "7" tartóra.

Fennáll a sérülés veszélye!

A sításka 4 pár síléchez készült.

Ne töltse meg a sításkát idegen tárgyakkal.

A sításkát mindig rögzíteni kell. Baleset esetén a meglazult sításka sérülést okozhat.

Összecsukás: Csukja be a csomagtartó ajtaját.



Húzza ki a kapcsolatot. Ehhez nyomja össze a füleket.

Akassza ki a karabinert.

Egyenesítse ki a síburkolatot.



Hajtsa le a sítakarót, és helyezze a háttámlába.

Hajtsa fel a "2" fedelet.

Jegyzet. A síburkolat eltávolítása - a sítakaró szárításához, vagy ha a helyet tárolórekeszként vagy hűtőládaként kívánja használni.

Eltávolítás: Húzza meg a csomagtartóban lévő fogantyút a "3" ajtó kinyitásához. Az ajtót mágnes tartja a helyén.



Tartsa a "7" hornyot a síburkolat keretén, nyomja balra, és húzza vissza a fedelet.

Akassza ki a karabinert.

Fennáll a mérgezés veszélye!

Síburkolat eltávolítása: A kipufogógázok bejutásának megakadályozása érdekében vezetés közben le kell zárni a csomagtartó fedelét.

Jegyzet. Zárja be a csomagtartó ajtaját, hogy megakadályozza, hogy illetéktelen személyek az utastérből hozzáférjenek a csomagtartóhoz.

Síburkolat felszerelése

Helyezze be a síburkolatot a csomagtartón keresztül a nyílásba. Szerelje fel a sítakaró keretet a bal oldalon, és rögzítse a jobb oldalon.

Csomagtér lámpák

Ha a csomagtérajtót hosszabb ideig nyitva hagyja, a csomagtérvilágítás körülbelül 10 perc elteltével kikapcsol.

Tetőcsomagtartó rendszer

Balesetveszély áll fenn!

Kövesse a gyártó telepítési utasításait.

A nem megfelelően rögzített tetőcsomagtartó rendszer vagy rakomány kilazulhat.

A maximális tetőterhelés tetőcsomagtartó rendszerek használatakor 100 kg.

A jármű károsodásának elkerülése érdekében csak általunk tesztelt és jóváhagyott tetőcsomagtartó rendszereket használjon.

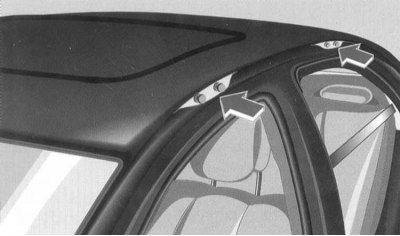

A tetőcsomagtartó-rögzítő rendszert csak a gumi ajtótömítések mögötti rögzítőcsavarokhoz (nyilak) csavarja rá.

Figyelem! A tetőcsomagtartó rendszer elemei nem korlátozhatják a csúszó és emelő tetőajtó maximális emelési távolságát.

Vonószerkezet (Pótkocsi vontatása – lásd a fejezetet Járművezérlő és segédrendszerek)

(A méretek és a terhelések a specifikációkban vannak megadva).

Jegyzet. Ha pótkulcsot kell vásárolnia, adja meg a kulcs számát ebben a "Kézikönyvben".

Kulcs sz

Pótkulcs vásárolható a szervizben "Mercedes-Benz".

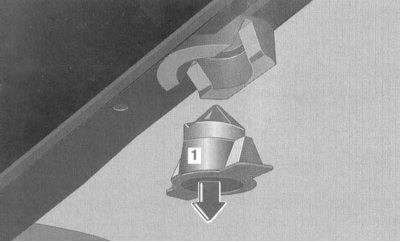

A dugó eltávolítása

Távolítsa el az "1" dugót lefelé a gömbfej rögzítő aljzatából.

A gömbfej a pótkerékkel együtt egy további rekeszben található a csomagtartó padlója alatt.

Helyezze be az "1" dugót a rekeszbe.

Golyófej beépítése

Balesetveszély áll fenn!

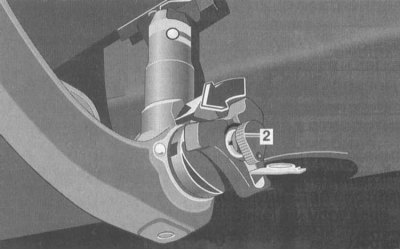

A gömbfejet különös gonddal szerelje fel, mivel ettől függ a pótkocsi egészének biztonsága.



A "2" kulcsot be kell szúrni.

A piros zónának egybe kell esnie a fehér jelzéssel (beépítési helyzet), ellenkező esetben nyissa ki a kézikerék reteszelését a "2" kulccsal a nyíl irányába.

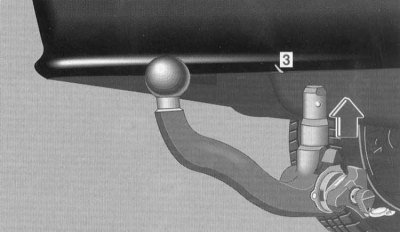

Húzza meg a kézikereket és forgassa a piros zónába, amíg be nem kattan.



Helyezze be a gömbfejet függőlegesen a rögzítőaljzatba. Ennek során ügyeljen a lökhárítón a betét "3" jelölésére.

A gömbfej automatikusan reteszelődik.

Jegyzet.

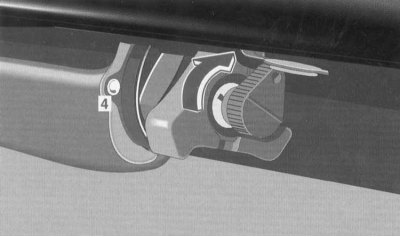

A behelyezésre szolgáló jelölés a jármű közepén, a lökhárító alján található.

Figyelem! A zöld zónának egybe kell esnie a "4" fehér jelzéssel.

Golyófejes zár

Ehhez fordítsa el a kulcsot a zárban a nyíl irányába.

Távolítsa el a kulcsot és rögzítse a védőkupakot.

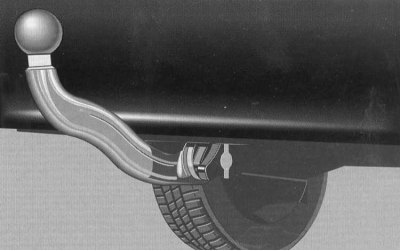

Vezetési pozíció

Balesetveszély áll fenn!

Meghibásodás vagy sérülés esetén forduljon a szervizhez "Mercedes-Benz" a teljes vonószerkezet ellenőrzése.

Ha nem használja a vonóhorogot, javasoljuk, hogy távolítsa el a gömbfejet.

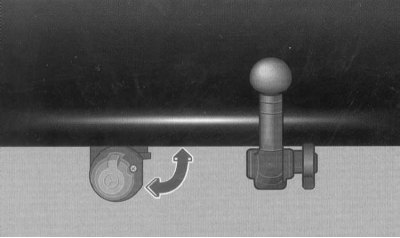

Összecsukható foglalat

Ha szükséges, hajtsa le a foglalatot.

Amikor már nincs szükség a hálózati aljzatra, hajtsa fel.

A gömbfej eltávolítása

Távolítsa el a védősapkát, és nyissa ki a zárat a kézikerékben a kulccsal.

Fogja meg a gömbfejet, húzza meg a kézikereket, és forgassa a piros jelzést a zöld területre, amíg a kézikerék a helyére nem kattan.

Húzza le a golyófejet.

Golyófejes tároló

A gömbfej a pótkerékkel együtt egy további rekeszben található a csomagtartó padlója alatt.

Balesetveszély áll fenn!

Ne szállítsa a gömbfejet rögzítetlen állapotban.

Ellenkező esetben erős fékezés, hirtelen irányváltás vagy baleset esetén az utasok megsérülhetnek a mozgó gömbfej miatt.

Dugós fúvóka

Dugja be a dugót a gömbfej rögzítő aljzatába, amíg az be nem kattan.

Jegyzet. Ügyeljen a csatlakozódugó biztonságos illeszkedésére.

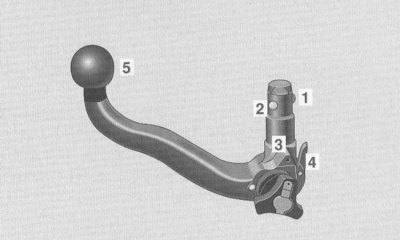

Kezelési utasítások

Ha szennyezett, tisztítsa meg a gömbfejet és a gömbfej rögzítőaljzatát, hogy bármikor biztosítható legyen a könnyű be- és leszerelés.

Jegyzet. Ne tisztítsa a gömbfejet nagynyomású autómosó készülékkel, ne használjon oldószert.

Figyelem! Tisztítás után vigyen fel vékony réteg olajat vagy zsírt a következő területekre:

• 1 rögzítő golyó,
• 2 útmutató,
• 3 fogadó aljzat,
• 4 kioldó kar,
• 5 golyós felületre, valamint az autón lévő gömbfej tartóra.

Kenje meg a zárat sav- és gyantamentes olajjal.

Ezután végezzen teljesítménytesztet a járművön.

Ez a munka szervizben is elvégezhető "Mercedes-Benz".

Pótkocsik 7 tűs csatlakozóval

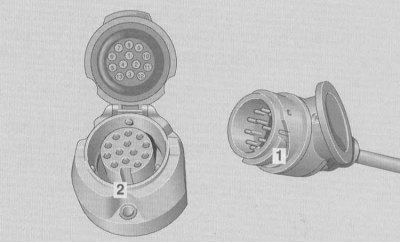

A 13 pólusú dugaszolóaljzattal rendelkező jármű és a 7 pólusú csatlakozóval rendelkező pótkocsi közötti dugaszoló csatlakozás adapterkábellel valósítható meg.

Az adapterkábel bármely szervizben megvásárolható "Mercedes-Benz".

Telepítés: Emelje fel a fedelet. Dugja be a dugót a kiemelkedéssel a horonyba, és forgassa el jobbra ütközésig. Hagyja a fedelet a helyére kattanni.

A kábelrögzítő hevederekkel lazán rögzítse az adapterkábelt az utánfutóhoz.

Hálózati tápegység

Gépkocsija képes csatlakozni a jármű tápegységéhez. Ha az utánfutó áramellátást igényel a járműhálózatról, akkor a szükséges biztosítékot egy szervizben kell behelyezni "Mercedes-Benz".
