Eltávolítás

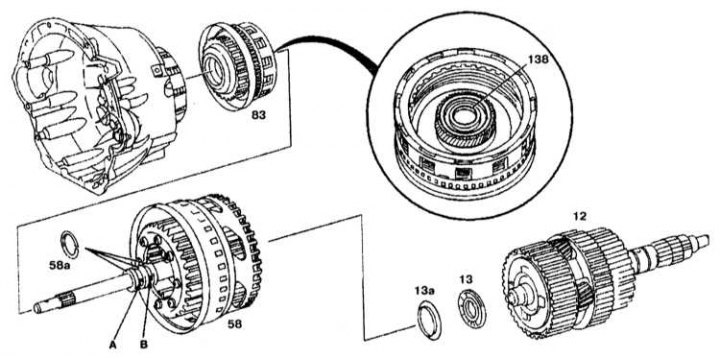

Beépítési részletek a K1, K2 és K3 többtárcsás tengelykapcsolókhoz
12 - Kimenő tengely bolygókerekes hajtóművek központi és hátsó blokkjával és K3 tengelykapcsolóval; 13 - Nyomótűcsapágy; 13a - Nyomóalátét; 58 - Kardántengely K2 tengelykapcsolóval és első bolygókerekes hajtóművel; 58a - Teflon gyűrűk; 83 - K1 tengelykapcsoló; 138 - Az első bolygókerekes hajtómű napfogaskereke; A - Olajcsatorna a tengelykapcsoló reteszeléséhez; B - Olajcsatorna a K2 tengelykapcsolóhoz
1. Válassza le a sebességváltó házát a nyomatékváltó házáról.
A cikk szövege a weboldalról származik: MERCEDESMAN.ru
2. Távolítsa el a kimenő tengelyt a központi és hátsó bolygókerekes hajtóművel és a K3 tengelykapcsolóval (12).
3. Távolítsa el a nyomótűcsapágyat (13) és a nyomóalátétet (13a).
4. Távolítsa el a hajtótengelyt a K2 tengelykapcsolóval és az első bolygókerekes hajtómű egységet (58).
5. Távolítsa el a K1 tengelykapcsolót (83).
Telepítés
1. Kenje meg és szerelje be az összes teflongyűrűt a B1 fék hornyába.
2. Szerelje be a K1 tengelykapcsolót (83).
3. Kenje meg és szerelje be a teflongyűrűket (58a) együtt a K2 tengelykapcsoló horonyba.
4. Szerelje be a hajtótengelyt a K2 tengelykapcsolóval és az első bolygókerekes hajtóművel (58).
5. Szerelje be a nyomóalátétet (13a) és a nyomótűcsapágyat (13).
6. Szerelje be a kimenő tengelyt a központi és hátsó bolygókerekes hajtóművel és a K3 tengelykapcsolóval (12).
7. Szerelje fel a sebességváltó házát a nyomatékváltó házára.
