Szétszerelés

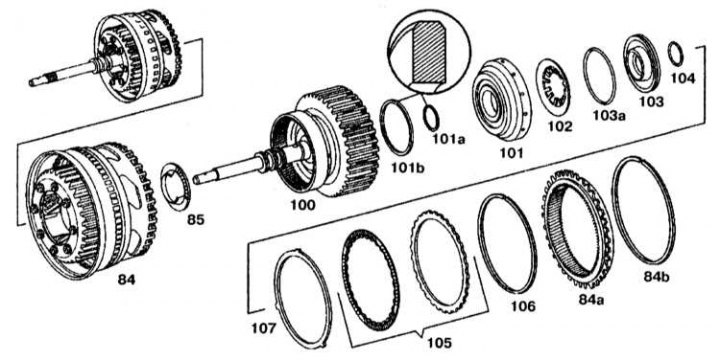

Beépítési részletek a K2 tengelykapcsolóval és első bolygókerekes hajtóművel rendelkező hajtótengely-alkatrészekhez
84 - Belső tengelykapcsoló-tartó K1 integrált első bolygókerekes hajtóművel; 84a - Fogaskerék; 84b, 104, 106 - Rögzítőgyűrűk; 85 - Nyomótűcsapágy; 100 - Kardántengely K2 tengelykapcsolóval; 101 - Dugattyú; 101a - Belső dugattyús olajtömítés 101b - Külső dugattyús olajtömítés; 102, 107 - Tárcsás rugók; 103 - Rugórögzítő; 103a - Rugós rögzítő tömítés; 105 - Lemezblokk
1. Válassza le a sebességváltó házát a nyomatékváltó házáról.
2. Távolítsa el a K1, K2 és K3 tengelykapcsolókat.
3. Távolítsa el a rögzítőgyűrűt (84b) a belső tengelykapcsoló-tartóról K1 (84), és távolítsa el a fogaskereket (84a) (lásd kontraszt ábra).
4. Távolítsa el a hajtótengelyt a K2 tengelykapcsolóval (100).
5. Távolítsa el a tűtolócsapágyat (85).
6. Távolítsa el a rögzítőgyűrűt (106) a K2 külső tengelykapcsoló-tartóról.
7. Távolítsa el a lemezszerelvényt (105).
8. Távolítsa el a tárcsarugót (107).

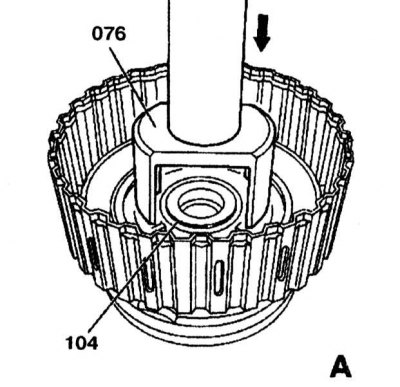

9. Szerelje fel a lehúzót (076) a rugórögzítőre (103), és nyomja addig, amíg a rögzítőgyűrű (104) ki nem oldódik.
10. Távolítsa el a rögzítőgyűrűt (104).
11. Távolítsa el a tárcsarugót (102) és a dugattyút (101) a külső tartóról.
Szerelés

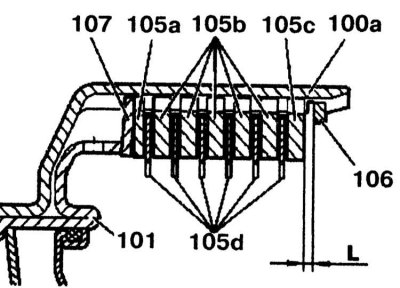

A tartógyűrű (90) és a külső tárcsa (89c) közötti hézag ellenőrzése
100a - Külső tengelykapcsoló-tartó K2; 101 - Dugattyú; 105a - 1,8 mm vastag külső tárcsa; 105b - Külső tárcsa 3,5 mm vastag/új 2,8 mm vastag; 105c - 4,0 mm vastag külső tárcsa; 105d - Súrlódó tárcsák; 106 - Rögzítőgyűrű; 107 - Tárcsás rugó; L - Gap
Az összeszerelés a szétszerelés fordított sorrendjében történik. Ellenőrizze a hézagot a rögzítőgyűrű (106) és a külső tárcsa (105c) között. A K2 tengelykapcsolón lévő rések mérete az alábbi táblázatban látható. Ha szükséges, állítsa be a rést a rögzítőgyűrű (106) kiválasztásával a kívánt vastagságra. A gyűrűk 2,3, 2,6, 2,9, 3,2, 3,5 és 3,8 mm vastagságban kaphatók.
