Eltávolítás

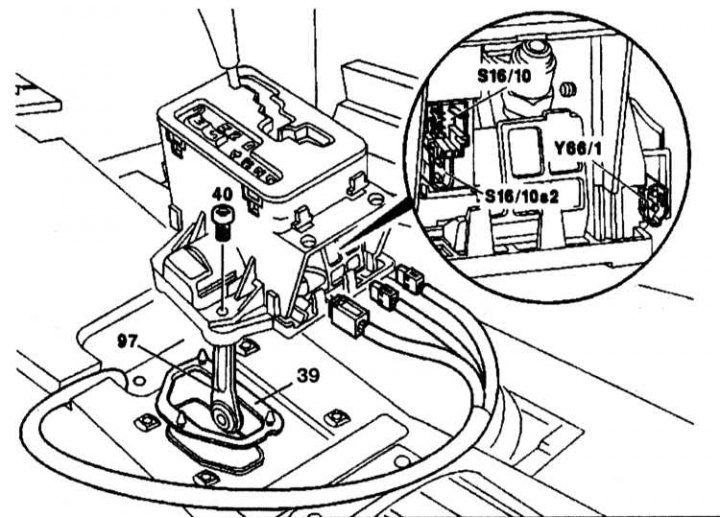

Sebességváltó kar beszerelési alkatrészei (w/S mód kapcsolóval)
39 - Tömítés; 40 - Csavarok (4 darab); 97 - Köztes kar; S16/10 - Választókar helyzetkapcsoló; S16/10s2 - Tolatólámpa kapcsoló; Y66/1 - Elektromágneses működtető szerkezet "R/P" helyzetrögzítéshez
1. Távolítsa el a sebességváltó kart a közbenső karról (97).
2. Távolítsa el a középkonzolt.
3. Távolítsa el a csavarokat (40).
4. Válassza le a csatlakozókat és az R/P pozíciózár mágnesszelep működtetőelemét (Y66/1) az azonosító kapcsolóról (S16/10), a hátrameneti lámpa kapcsolójáról (S16/10s2).
5. Távolítsa el a fokozatválasztó kar egységet a padlóról.
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik. Ellenőrizze a tömítés (39) helyes beszerelését és állapotát, szükség esetén cserélje ki.
