Szétszerelés

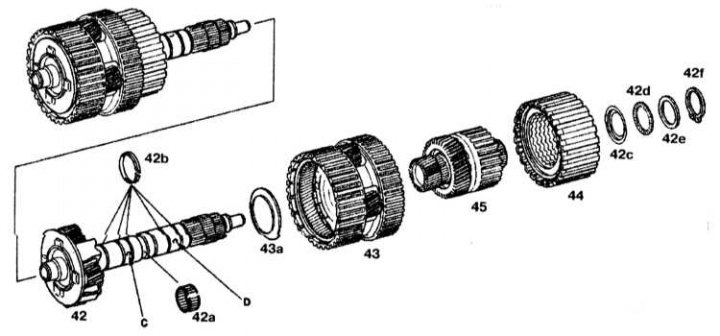

A kimenő tengely alkatrészeinek beépítési részletei a középső és hátsó bolygókerekes hajtóművel
42 - Kimenő tengely bolygókerekes hajtóművek központi blokkjával; 42a - Tűcsapágy; 42b - Teflon gyűrűk; 42c, 43a - Nyomóalátét; 42d - Nyomótűcsapágy; 42e - Tömítés; 42f - Rögzítőgyűrű; 43 - Hátsó bolygókerekes hajtóműblokk; 44 - K3 tengelykapcsoló; 45 - Hátsó üreges tengely; C - Olajkimeneti csatorna a K3 tengelykapcsolóhoz; D - Olajbevezető csatorna a K3 tengelykapcsolóhoz
1. Válassza le a sebességváltó házát a nyomatékváltó házáról.
2. Távolítsa el a K1, K2 és K3 többtárcsás tengelykapcsolókat.
3. Emelje fel a két látható teflongyűrűt (42b) a kimeneti tengelyről.
4. Távolítsa el a rögzítőgyűrűt (42f), a távtartót (42e), a nyomótűcsapágyat (42d) és a nyomóalátétet (42c) a kimenő tengelyről.
5. Távolítsa el a K3 tengelykapcsolót (44).
6. Távolítsa el a hátsó üreges tengelyt (45) a kimenő tengelyről.
7. Távolítsa el a hátsó bolygókerekes hajtómű egységet (43) integrált üreges tengellyel, a középső bolygókerekes hajtómű egységet a kimenő tengelyről.
8. Távolítsa el a nyomóalátétet (43a).
9. Távolítsa el a B1 többtárcsás féket és az olajszivattyút.
Szerelés
1. Szerelje be a nyomóalátétet (43a) úgy, hogy a gallér a tartó felé nézzen.
A cikk a webportálról kölcsönzött: mercedesman.ru
2. Szerelje fel a hátsó bolygókerekes hajtómű egységet (43) integrált üreges tengellyel, a középső bolygókerekes hajtómű egységet a kimenő tengelyre.
3. Kenje meg és szerelje be a három alsó teflongyűrűt (42b) a horonyba, amíg egymáshoz nem illeszkednek.
4. Szerelje fel a hátsó üreges tengelyt (45) a kimenő tengelyre. Ellenőrizze az O-gyűrűket az üreges tengelyen, és szükség esetén cserélje ki őket.
5. Szerelje be a K3 tengelykapcsolót.
6. Szerelje be a rögzítőgyűrűt, a tömítést, a nyomótűcsapágyat és a nyomóalátétet.
7. Kenje meg és szerelje be a két felső teflongyűrűt (42b) a horonyba, amíg egymáshoz nem illeszkednek.

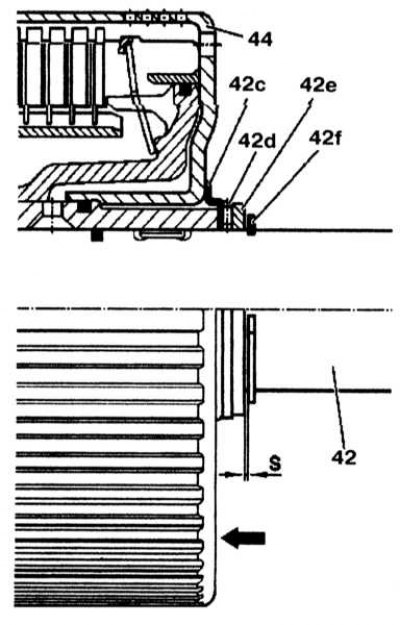

A tömítés (42e) és a tartógyűrű (42f) közötti hézag ellenőrzése
42 - Kimenő tengely; 42c - Nyomóalátét; 42d - Tűcsapágy; 42e - Tömítés; 42f - Rögzítőgyűrű; 44 - K3 tengelykapcsoló
1. Ellenőrizze az axiális játékot a tömítés (42e) és a rögzítőgyűrű (42f) között. 0,15-0,6 mm-nek kell lennie. Állítsa be a hézagot az alátét (42e) segítségével. A tömítések vastagsága 3,0, 3,4 és 3,7 mm.
2. Szerelje be a K1, K2 és K3 többtárcsás tengelykapcsolókat.
