A hűtőrendszer radiátor beépítésének részletei

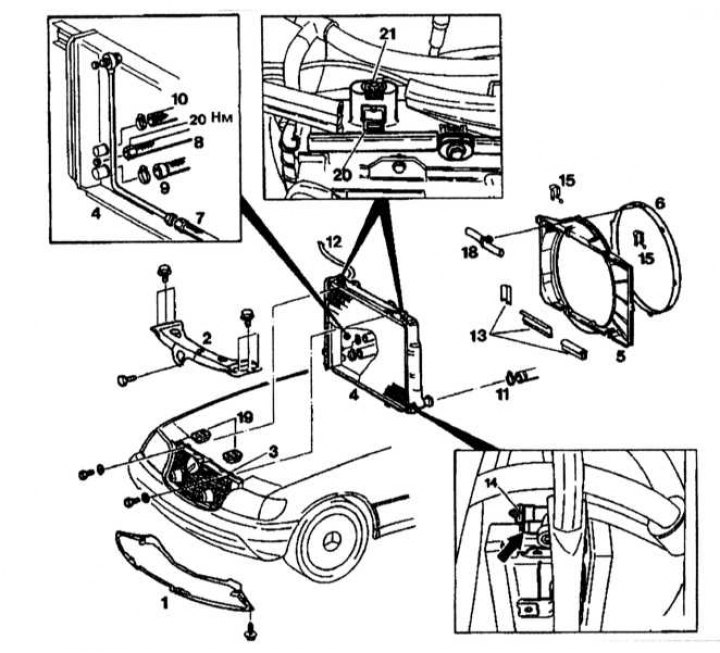

A hűtőrendszer radiátorának beszerelésének részletei az M104.94/99 sorozat benzines modelljeire
1 - Alsó védőpajzs; 2 - Felső kereszttartó; 3 - Kondenzátor; 4 - Radiátor; 5 - Ventilátor burkolat; 6 - Burkológyűrű; 7, 8 - AT olajvezetékek; 9, 10, 11, 12 - Hűtőrendszer csövek; 13 - Műanyag szalagok; 14, 15, 18 - bilincsek; 19 - Gumitámaszok; 20 - Kar; 21 - Beállító csavar

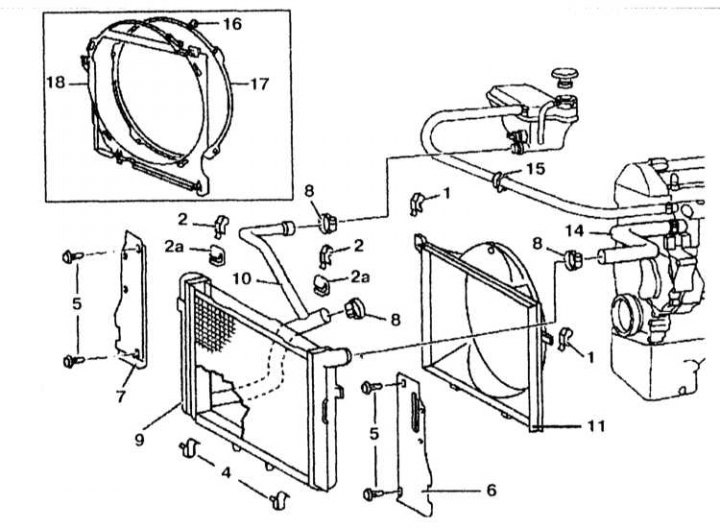

A hűtőrendszer radiátorának beszerelési részletei az OM603.971 sorozat dízelmodelljein
1, 2, 2a, 4, 15, 16 - Rögzítők; 5 - Ujjak; 6, 7 - Panelek; 8 - bilincs; 9 - Radiátor; 10, 14 - Hűtőrendszer csövek; 11 - Ventilátorburkolat; 17 - Gyűrű; 18 - Borító
Eltávolítás (oM606.961 sorozatú, AT motorral szerelt dízelmodell példájával)

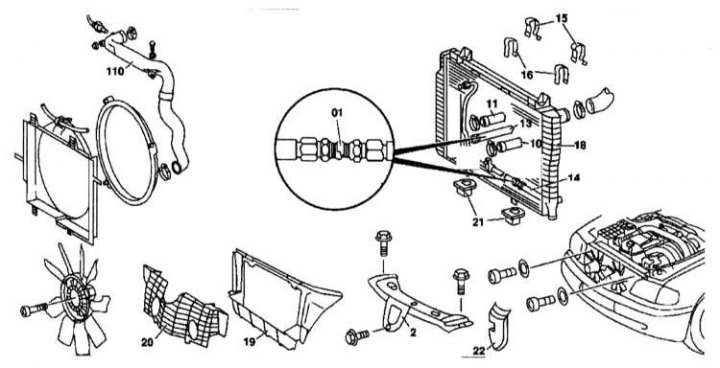

A hűtőrendszer radiátorának beszerelési részletei az OM606.961 sorozat dízelmodelljein
1. Távolítsa el az alsó motorvédőt.
2. Engedje le a hűtőfolyadékot.
3. Távolítsa el a sűrített levegő csövet (110).
4. Távolítsa el a bilincseket (15) és (16).
5. Távolítsa el a ventilátor tengelykapcsolóját.
6. Távolítsa el a ventilátor burkolatát.
7. Válassza le az AT csöveket (13) és (14) a radiátorról.
8. Kösse le a csöveket (10), (11) és (12).
9. Távolítsa el az elülső kereszttartót (2).
10. Távolítsa el a hűtőt (10).
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik.
