Ventilátor burkolat és ventilátor szerelvény — Beépítési részletek (Mercedes-Benz S-Class W140)

Az M120.980/982 sorozatú motorral felszerelt benzinmodell példájával.

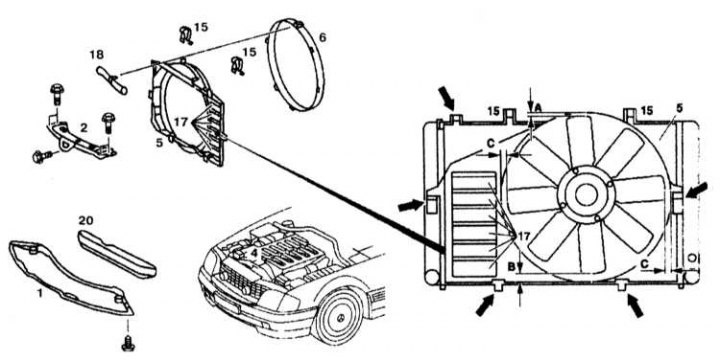

A ventilátor burkolata és a ventilátor szerelvény beépítési részletei
1 - Dekoratív burkolat; 2 - Keresztgerenda; 5 - Ventilátor burkolat; 6 - Gyűrű; 15 - Rögzítőelemek; 17 - Redőnyök; 18 - Cső; 20 - Dekoratív panel; A, B, C - Távolságok; A - 22-25 mm; B - 25-28 mm; C - 17-23 mm

Az eredeti megtalálható a weboldalon Mercedesman.ru

Ez a cikk a címen érhető el: orosz, angol, bolgár, fehérorosz, ukrán, szerb, horvát, román, lengyel, szlovák

A cikk ellenőrzése megtörtént: Poljakov Zakhar Grigorjevics
