ABS/EBV vezérlőmodul
A 2000. november 30-ig gyártott benzines modellekhez.

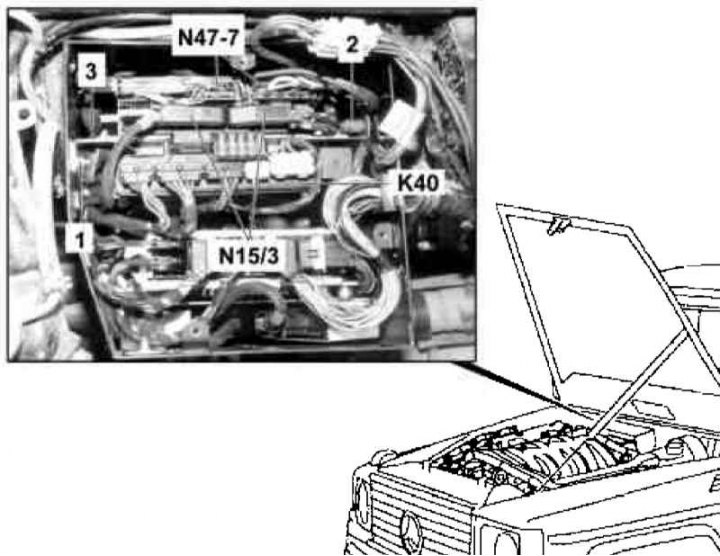

Beépítési részletek az ABS/EBV vezérlőmodulhoz a 2000. 11. 30-ig gyártott benzines modelleken
1 - Dió; 2 - Gumi dugók; 3 - Tartó; K40 - Relé modul; N15/3 - ETC vezérlőmodul; N47-7 - ABS/EBV vezérlőmodul
1. Válassza le a negatív kábelt az akkumulátorról.
2. Oldja ki a csatlakozózárat, és válassza le az elektromos vezetékeket az ETC vezérlőmodulról (N15/3).
3. Húzza fel, távolítsa el, és az elektromos vezetékek leválasztása nélkül mozgassa oldalra a relémodult (K40).
4. Oldja ki a csatlakozózárat, és válassza le a vezetékeket az ABS/EBV vezérlőmodulról (N47-7).
5. Lazítsa meg az anyát (1) a rögzítőlemezen.
6. Húzza felfelé a tartó (3) eltávolításához.
7. Távolítsa el az ABS/EBV vezérlőmodult (N47-7).
8. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a tartó megfelelően illeszkedik a gumidugókhoz (2), ügyeljen arra, hogy az elektromos vezetékek ne csípődjenek be.
9. Végül törölje ki a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
ABS vezérlő modul
A 2001. szeptember 30-ig gyártott 453.250/333-as modellekhez.

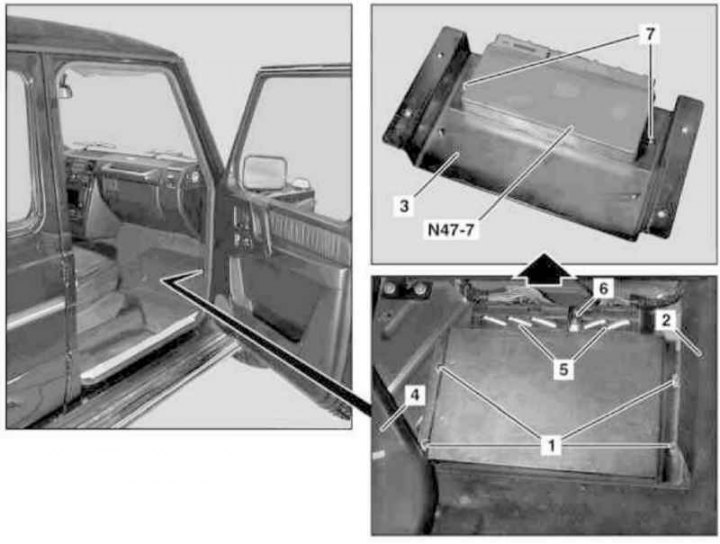

Részletek az ABS vezérlőmodul beszereléséhez a 01.09.30-ig gyártott 463.250/333-as modellekre
1, 7 - Dió; 2 - Panel az utas lábnyílásában; 3 - Szerelőlap; 4 - Levegőbevezető tömlő a jobb hátsó lábnyíláshoz; 5, 6 - Csatlakozók; N47-7 - ABS/EBV vezérlőmodul
1. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
2. Kapcsolja be a segédakkumulátort, és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.

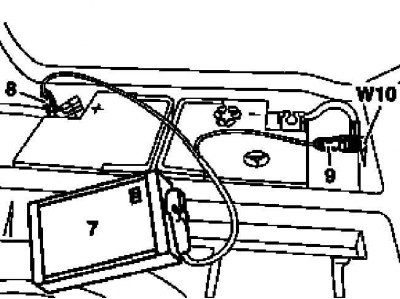

7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
3. Távolítsa el a padlószőnyeg panelt a jobb első lábtérben.
4. Oldja ki az anyákat (1), és ha szükséges, emelje fel a panelt (2).
5. Enyhén emelje meg a légcsatornát (4), és a szerelőlap (3) segítségével távolítsa el az ABS vezérlőmodult (N47-7).
6. A reteszek kioldása után válassza le a csatlakozókat (5).
7. Távolítsa el a csatlakozót (6).
8. Lazítsa meg az anyákat (7), és vegye le a vezérlőmodult (N47-7) a szerelőlapról (3).
9. A telepítés fordított sorrendben történik - a megfelelő konfigurációval (ET2 kód) kapcsolja ki a TELE AID rendszer szervizmódját (lásd a fejezetet A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
10. Végül olvassa el a hibakódokat, és törölje az OBD memóriát a STAR DIAGNOSIS szkenner segítségével (6511 1801 00) (lásd a fejezetet Motor elektromos rendszerek).
ESP/ABS/BAS vezérlőmodul
463.246/249/323 és 463.250/333 modellekhez 01.09.30-tól.
Részletek az ESP vezérlőmodul beszereléséhez a 463.246/249/323 és 463.250/333 modelleken 01.09.30-tól.
1, 7 - Dió; 2 - Panel az utas lábnyílásában; 3 - Szerelőlap; 4 - Levegőbevezető tömlő a jobb hátsó lábnyíláshoz; 5, 6 - Csatlakozók; N47-5 - ESP/BAS vezérlőmodul
Az eljárás hasonló az előző alfejezetben az ABS modulra (N47-7) leírtakhoz. Az ABS és BAS vezérlőmodulok ebben az esetben az ESP modulba vannak beépítve.
