463.323 (M612) modellek

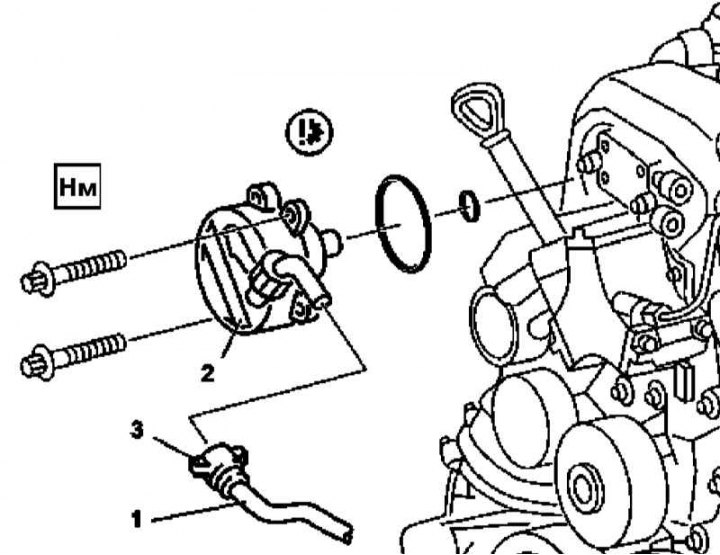

A vákuumszivattyú beszerelésének részletei a 463.323 (M612) modelleken
1 - Vákuumvezeték; 2 - Vákuumszivattyú; 3 - Zár
1. Távolítsa el a hűtőrendszer ventilátor meghajtójának viszkózus tengelykapcsolóját (lásd a fejezetet Hűtő-, fűtés-, szellőző- és klímarendszerek).
2. A zár (3) feloldása után válassza le a vákuumvezetéket (1) a szivattyúról (2).
3. Csavarja ki a rögzítőcsavarokat, és előre húzva távolítsa el a vákuumszivattyút (2).
4. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a meghajtó megfelelően ül a szivattyúegység hátulján, ne felejtse el kicserélni a meghibásodott tömítőelemeket.
463.333 (M628) modellek

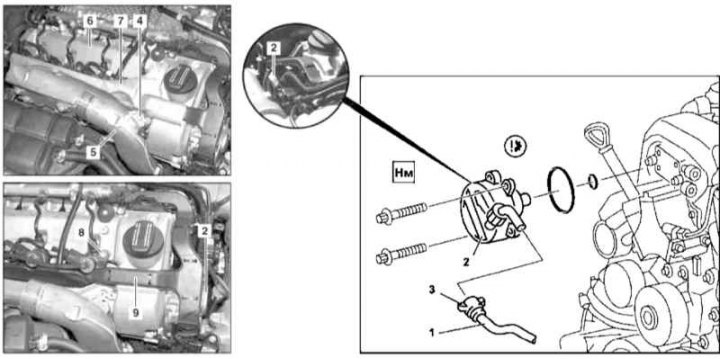

A vákuumszivattyú beszerelésének részletei a 463.333 (M628) modelleken
1 - Vákuumvezeték; 2 - Vákuumszivattyú; 3 - Zár; 4, 8 - Csavarok; 5 - Légbeszívó csatorna; 6 - Hengerfej burkolat; 7 - Borító; 9 - Kábeldoboz
1. Távolítsa el a légszűrőt és a légbeömlőt a beépített MAF érzékelővel (lásd a fejezetet Tápellátás és kipufogó rendszerek).
2. Oldja ki a jobb oldali bemeneti légcsatornát a karosszériaelemen lévő rögzítőből.
3. Távolítsa el a kárpitlapot az olajbetöltő nyakról.
4. Távolítsa el a rögzítőcsavart (4), és húzza oldalra a hengerfejburkolaton (6) lévő légcsatornát (5).
5. Távolítsa el a fedelet (7).
6. Távolítsa el a csavarokat (8), és távolítsa el a kábeldobozt (9) a hengerfejfedél (6) vezetőiből.
7. Emelje fel a járművet, és helyezze az emelőállványokra.
8. Távolítsa el a fojtószelep-aktivátor egységet a felső légcsatornákkal együtt (lásd a fejezetet Tápellátás és kipufogó rendszerek).
9. Válassza le a motorolajszint-mérő pálca vezetőcsövét.
10. Oldja ki a bilincseket (3), és válassza le a vákuumvezetéket (1) a szivattyúegységről (2).
11. Csavarja ki a rögzítőcsavarokat, és előre nyomva távolítsa el a vákuumszivattyút (2).
12. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a meghajtó megfelelően ül a szivattyúegység hátulján, ne felejtse el kicserélni a meghibásodott tömítőelemeket.
