Uklanjanje i ugradnja upravljačkog mehanizma (Mercedes-Benz Vito W639)

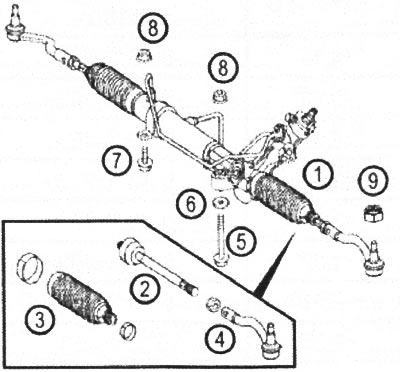

Vozila Vito Viano koriste mehanizam upravljanja s letvom i zupčanikom s hidrauličkim pojačalom. Letva je kombinirana s hidrauličnom cilindričnom šipkom.

Kućište pogonskog vratila upravljačkog mehanizma sadrži sustav hidrauličkog razvodnog ventila, koji djeluje kao hidromehanički sustav za praćenje. Ovaj sustav praćenja upravlja cilindrom hidrauličkog servoupravljača u strogom skladu s pokretima volana.

Letva je spojena s upravljačkim zglobovima prednjih kotača pomoću dvije upravljačke šipke.

Na unutarnjem kraju upravljačke šipke nalazi se sferni zglob, čije je tijelo uvrnuto u navojnu rupu koja se nalazi na kraju letve. Na vanjskom kraju spone nalazi se sferni zglob, koji se obično naziva kraj spone. Kraj spone je vijčan na navojni kraj šipke s navojnom rupom i osiguran sigurnosnom maticom. Također je moguće podesiti duljinu upravljačke šipke, koja se koristi pri postavljanju nagiba prednjih kotača.

Uklanjanje i ugradnja upravljačkog mehanizma

1. Namjestite volan u položaj.



2. Uklonite kućište zračnog filtra, krećući se ravno naprijed.

3. Ispustite ulje iz spremnika servo upravljača.

Zatim uklonite preostalo ulje iz mehanizma upravljača kroz povratno crijevo naizmjeničnim okretanjem upravljača iz jednog krajnjeg položaja u drugi.

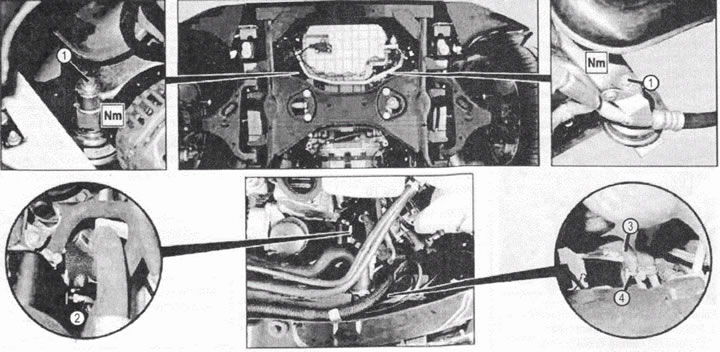

4. Odvrnite vijke (1) (crtež VN 6.002).

5. Poduprite motor bez podizanja.

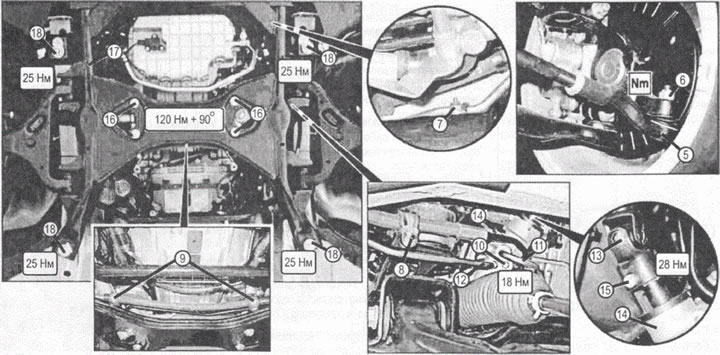

6. Odvojite desni i lijevi vrh upravljača (5) od zglobova upravljača (crtež VN 6.003).

7. Uklonite zaštitnu posudu iz motornog prostora.

8. Odvrnite matice (7 i 8).

9. Uklonite stezaljke (9).

10. Odvojite hidraulične cijevi (11 i 12).

11. Odvojite kardanski zglob osovine volana (13) od mehanizma volana (14).

12. Odvrnite vijke (16), pazeći na različite duljine vijaka.

13. Poduprite podokvir (17).

14. Odvrnite vijke (18).

15. Skinite upravljački mehanizam kroz lijevu stranu vozila. Ne okrećite upravljački mehanizam.

16. Instalacija se provodi obrnutim redoslijedom.
