2. Odaberite metodu podešavanja (opisani su u nastavku)metoda 1 - Podešavanje redoslijedom paljenja cilindra; metoda 2 - podešavanje na dva položaja radilice.
3. Pričvrstite rotirajući uređaj 4 na otvor u poklopcu razvodnog mehanizma i postavite radilicu u položaj koji odgovara metodi podešavanja (slika 3.11a).

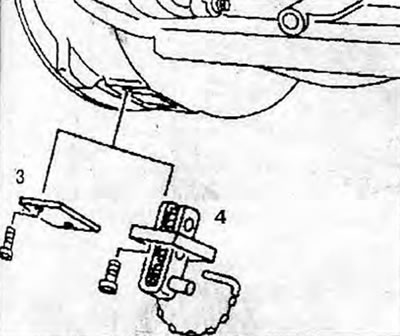

Slika 3.11a. Skinite poklopac 3 i pričvrstite rotirajući uređaj 4 na otvor u poklopcu zupčastog remena.
4. Pritisnite prekidač S11, a zatim prekidač S10 i postavite radilicu u položaj koji odgovara metodi podešavanja (slika 3.11b). Motor se neće pokrenuti osim ako se motor ne pokrene i prekidači se ne pritisnu istovremeno.

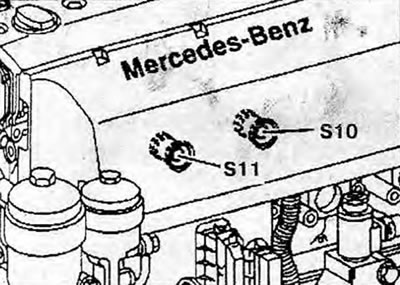

Slika 3.11b. Pritisnite prekidač stop svjetla 811, zatim prekidač startera 810 i postavite radilicu u položaj koji odgovara metodi podešavanja.
5. Podesite položaj dvostranih klackalica (samo na motorima s podesivim dvostranim klackalicama).
6. Provjerite i podesite zazore ventila (strelica) (slika 3.11c,d).
7. Uklonite rotirajući uređaj 4 i postavite poklopac 3 (slika 3.11a).
Informacije kopirane s web stranice MercedesMan.ru
8. Ugradite poklopac glave cilindra.
- Toplinski zazor usisnih ventila: 0,40 mm.
- Toplinski zazor ispušnih ventila: 0,60 mm.
- Dopušteno odstupanje od navedene vrijednosti: -0,10/+0,20 mm

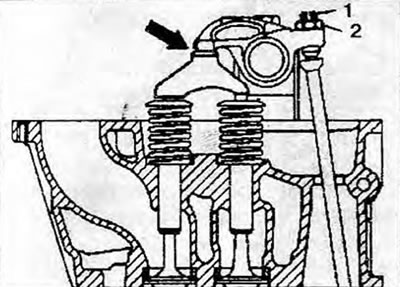

Slika 3.11c. Provjerite i podesite toplinski zazor usisnih ventila (strelica): 1 - Vijak za podešavanje; 2 - Sigurnosna matica.

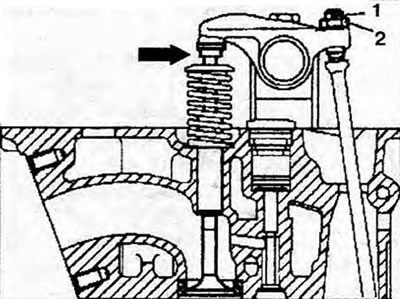

Slika 3.11d. Provjerite i podesite toplinski zazor ispušnog ventila (strelica): 1 - Vijak za podešavanje; 2 - Sigurnosna matica.
11.1. Metoda 1 za podešavanje toplinskog zazora ventila
Podesite ventile svakog cilindra redoslijedom paljenja: 1-3-4-2 (slika 3.11d). Klip cilindra mora biti u GMT tijekom takta paljenja, a preklapanje ventila u GMT mora biti sinkronizirano. Preklapanje ventila: 4-2-1-3.

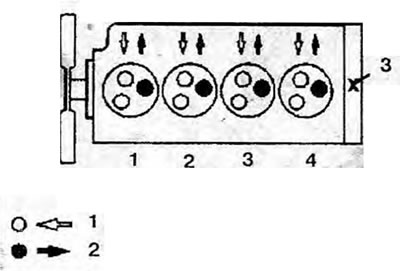

Slika 3.11d. Metoda 1 za podešavanje zazora ventila: 1 - Ispušni ventil; 2 - Ulazni ventil; 3 - Strana zamašnjaka.
11.2. Metoda 2 za podešavanje toplinskog zazora ventila
Ventili se podešavaju u dva položaja radilice (tablica 3.1). Prvo postavite preklapanje ventila 4. cilindra (u cilindru 1 u GMT tijekom takta paljenja), zatim postavite preklapanje ventila 1. cilindra (u cilindru 4 u GMT-u tijekom takta paljenja) (slika 3.11e).

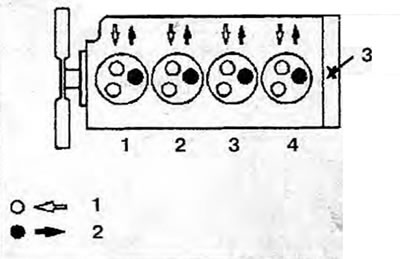

Slika 3.11e. Metoda 2 za podešavanje zazora ventila: 1 - Ispušni ventil; 2 - Ulazni ventil; 3 - Strana zamašnjaka.
Tablica 3.1. Metoda 2 za podešavanje toplinskog zazora ventila
| Položaj radilice | Podešavanje ventila cilindra | |||
| 1 | 2 | 3 | 4 | |
| Preklapanje ventila cilindra 4 | Ulaz/izlaz | Ulaz | Utičnica | - |
| Preklapanje ventila cilindra 1 | - | Utičnica | Ulaz | Ulaz/izlaz |
