Пярэдняе ўшчыльняльнае кольца размеркавальнага вала
1. Зніміце кажух вентылятара радыятара і размесціце яго на крыльчатке вентылятара.
2. Націсніце фіксавальныя клямкі і зніміце кажух размеркавальніка запальвання. Адлучыце цэнтральны высакавольтны провад ад вечка размеркавальніка запальвання. Адкруціце тры шрубы, зніміце вечка і, не адлучаючы ад яе высакавольтныя правады, перамесціце вечка размеркавальніка ў бок.
3. Адкруціце тры шрубы і зніміце ротар размеркавальніка.
4. Адкруціце цэнтральны ніт і зніміце прывад ротара размеркавальніка (гл. мал. Адшрубоўванне цэнтральнага ніта для зняцця прывада ротара размеркавальніка).
5. Прасвідруеце ва ўшчыльняльным кольцы дзве маленькія адтуліны, размешчаныя ў дыяметральна процілеглых канцах ушчыльнення. Укруціце два самонарезающих шрубы ў прасвідраваныя адтуліны ўшчыльняльнага кольца і, выкарыстоўваючы абцугі, выцягніце за галоўкі шруб ушчыльняльнае кольца.
6. Ачысціце гняздо ўшчыльняльнага кольца.
7. Для абароны працоўных беражкоў ушчыльняльнага кольца пры ім усталёўцы абгарніце ліпкай стужкай тарэц размеркавальнага вала.
8. Выкарыстоўваючы трубчастую апраўку адпаведнага дыяметра, усталюеце новае ўшчыльняльнае кольца.
9. Зніміце ліпкую стужку з пярэдняга тарца размеркавальнага вала.
10. Далейшая ўстаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю.
Пярэдняе ўшчыльняльнае кольца каленчатага вала
Выманне пярэдняга ўшчыльняльнага кольца каленчатага вала
1. Зніміце шкіў каленчатага вала / гасільнік крутильных ваганняў і ступіцах.
2. Вымерайце глыбіню ўсталёўкі ўшчыльняльнага кольца.

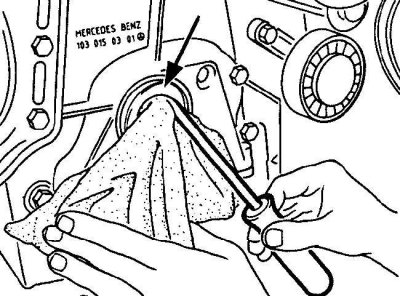

3. Выкарыстоўваючы лязо адвёрткі, выміце ўшчыльняльнае кольца з гнязда (гл. мал. Выманне пярэдняга ўшчыльняльнага кольца каленчатага вала).
4. Альтэрнатыўна, прасвідруеце ва ўшчыльняльным кольцы два маленькіх адтуліны, размешчаныя ў дыяметральна процілеглых канцах ушчыльняльнага кольца.
5. Укруціце два самонарезающих шрубы ў прасвідраваныя адтуліны ўшчыльняльнага кольца і, выкарыстоўваючы абцугі, выцягніце за галоўкі шруб ушчыльняльнае кольца.
6. Ачысціце гняздо ўшчыльняльнага кольца.
7. Для абароны працоўных беражкоў ушчыльняльнага кольца пры ім усталёўцы абгарніце ліпкай стужкай тарэц каленчатага вала.
8. Акуніце новае ўшчыльняльнае кольца ў чыстае маторнае масла і, выкарыстаючы трубчастую апраўку які адпавядае дыяметра, усталюеце ўшчыльняльнае кольца ў гняздо на раней вымераную глыбіню.
9. Зніміце ліпкую стужку з тарца каленчатага вала.
10. Усталюйце шкіў каленчатага вала / гасільнік крутильных ваганняў і ступіцах.
Задняе ўшчыльняльнае кольца каленчатага вала
1. Зніміце махавік / пласціну прывада.
2. Вымерайце глыбіню ўсталёўкі ўшчыльняльнага кольца. Выкарыстоўваючы лязо адвёрткі як рычаг, выміце ўшчыльняльнае кольца з гнязда.
3. Альтэрнатыўна прасвідруеце ва ўшчыльняльным кольцы два маленькіх адтуліны, размешчаных у дыяметральна процілеглых канцах ушчыльнення. Укруціце два самонарезающих шрубы ў прасвідраваныя адтуліны ўшчыльняльнага кольца і, выкарыстоўваючы абцугі, выцягніце за галоўкі шруб ушчыльняльнае кольца.
4. Праверце стан паверхні каленчатага вала, якая кантактуе з ушчыльняльным кольцам. Пры наяўнасці моцнага зносу каленчаты вал неабходна замяніць.
5. Ачысціце гняздо для ўшчыльняльнага кольца і паверхня каленчатага вала, якая кантактуе з ушчыльняльным кольцам.
6. Для засцярогі працоўных беражкоў ушчыльняльнага кольца ад пашкоджання пры ім усталёўцы абматайце тарэц каленчатага вала ліпкай стужкай.
7. Акуніце новае ўшчыльняльнае кольца ў чыстае маторнае масла і, выкарыстаючы трубчастую апраўку які адпавядае дыяметра, усталюеце ўшчыльняльнае кольца ў гняздо на раней вымераную глыбіню.
8. Зніміце ліпкую стужку з тарца каленчатага вала.
9. Усталюйце махавік / пласціну прывада.
