Жило на предната ръчна спирачка (система за паркиране с лост за задвижване)
Премахване
1. Поставете превозното средство в "Сервизно положение".
2. Разхлабете лоста 1 на задвижването на ръчната спирачка (вижте фигура 9.14а).

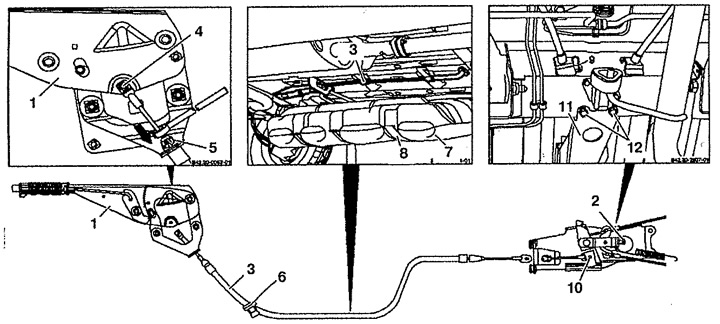

Фигура 9.14a. Жило на предната ръчна спирачка (система за паркиране с лост за задвижване):
1. Лост за задвижване,
2. Регулиращ болт,
3. Кабел за предно задвижване,
4. Скоба и пръст,
5. Винилов пръстен,
6. Гумена втулка,
7. Резервоар за гориво,
8. Скоба,
9. Възвратна пружина,
10, 12. Болтове,
11. Скоба.
3. Разхлабете предния кабел 3, като завъртите регулиращия болт 2.
4. Свалете декоративния капак на задвижващия лост 1.
5. Разкачете скобата и щифта 4 и извадете кабела 3 от скобата. Разкачете пръстена 5 от водача на кабела по посока на стрелката. Сменете виниловия пръстен 5, ако е повреден.
6. Развийте долния топлинен щит.
7. Развийте дясната скоба 8 на резервоара за гориво 3 (от страната на изпускателната тръба).
8. Откачете възвратната пружина 9.
9. Разхлабете болт 10.
10. Развийте болт 12, закрепващ скобата 11.
11. Развийте болт 10 и извадете предния кабел 3 от водача в скобата 11.
12. Свалете предния кабел 3.
Инсталация
13. Монтажът се извършва в обратен ред на демонтирането. Регулирайте системата за ръчна спирачка.
Жило на предната ръчна спирачка (система за паркиране с педал)
Премахване
1. Поставете превозното средство в "Сервизно положение".
2. Разхлабете системата за паркиране.
3. Свалете левия панел под арматурното табло.
4. Свалете лявата седалка заедно с крепежните елементи.
5. Свалете лайсната на лявата врата.
6. Преместете капака на пода настрани.
7. Повдигнете колата.
8. Разхлабете предния кабел 2, като завъртите регулиращия болт 8 (вижте фигура 9.14б).

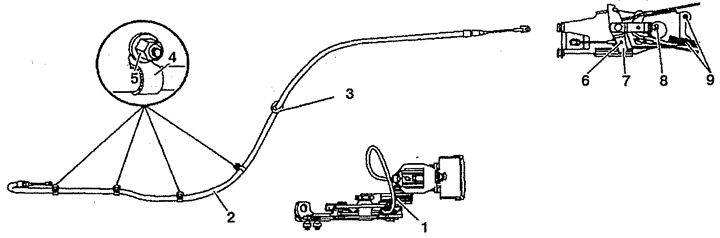

Фигура 9.146. Задвижващо жило на предната ръчна спирачка (система за паркиране с педал):
1. Скоба с педал и механизъм за освобождаване,
2. Кабел за предно задвижване,
3. Гумена втулка,
4. Скоба за закрепване към тялото,
5. Ядка,
6. Болт M8x8,
7. Лост за връщане,
8. Регулиращ болт,
9. Болтове.
9. Разкачете задвижващия кабел от скобата на педала.
10. Развийте скобите за закрепване на кабела в интериора на автомобила.
11. Развийте долния топлинен щит на автомобила.
12. Разхлабете скобата за опъване на резервоара за гориво (от страната на изпускателната тръба).
13. Разкачете възвратната пружина от автоматичния компенсатор на дължината на кабела.
14. Разхлабете болта, закрепващ кабела към обтегача, и го извадете.
15. Разхлабете болта и извадете кабела от скобата за автоматичен компенсатор на дължината на кабела.
16. Извадете предния кабел от долната част на автомобила.
Инсталация
17. Монтажът се извършва в обратен ред на демонтирането. Регулирайте системата за ръчна спирачка.
