Автоматичен блокаж на диференциала

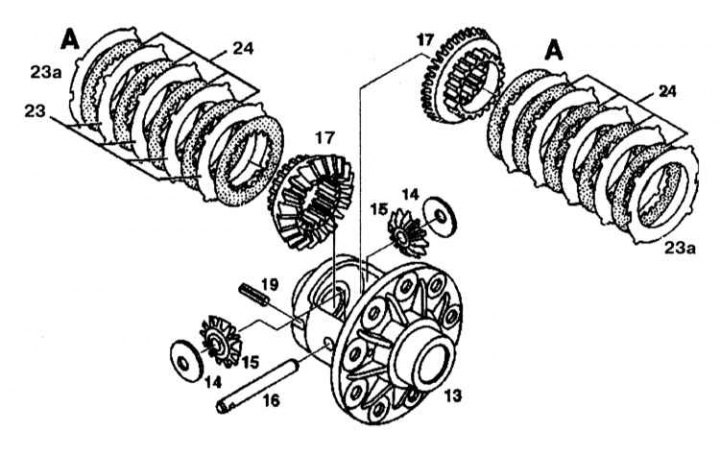

A - Фрикционен дисков блок със задвижвана предавка с диаметър 185 mm
Отстранете ролковия щифт 19 и щифта на диференциала 16, като използвате плъзгач от корпуса на диференциала 13.
Към всички илюстрации: 13 - Корпус на диференциала; 14 - Сферична шайба; 15 - Сателити; 16 - щифт на диференциала; 17 - Задвижващи зъбни колела на задвижващия вал; 19 - Ролков щифт; 22 - Фрикционен диск с накладка от едната страна; 23, 23а - Фрикционни дискове без накладки; 24 - Фрикционни дискове с накладки от двете страни

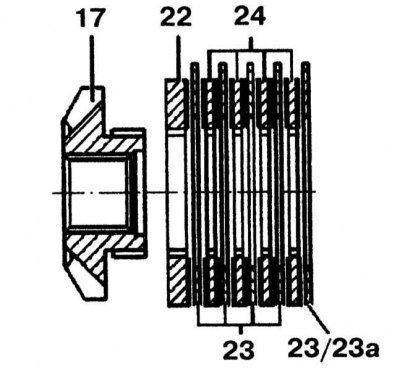

Закрепете фрикционните дискове в правилния ред на двете задвижващи зъбни колела на задвижващия вал 17.
17 - Задвижващо зъбно колело на задвижващия вал; 22 - Фрикционен диск с накладка от едната страна; 23, 23а - Фрикционни дискове без накладки; 24 - Фрикционни дискове с накладки от двете страни

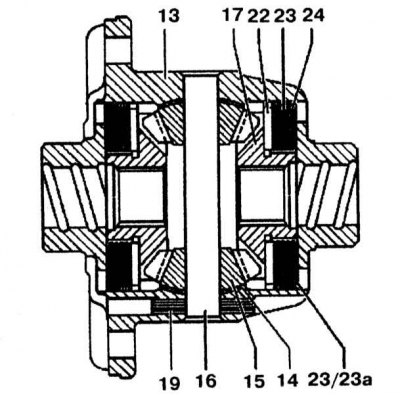

Диференциал с автоматично блокиране е показан на илюстрацията.
Разглобяване

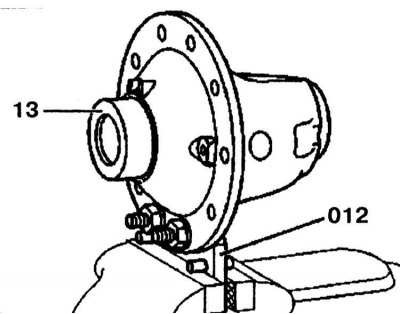

1. Закрепете корпуса на диференциала (13).
2. Отстранете ролковия щифт (19) и щифта на диференциала (16) с помощта на накрайник от корпуса на диференциала (13).

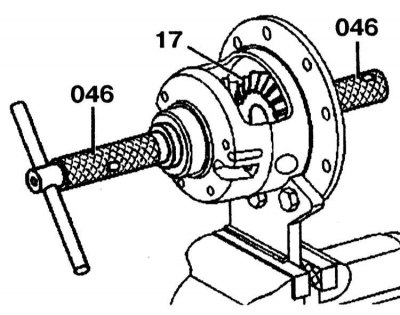

3. Монтирайте накрайници (046) в задвижващите зъбни колела на задвижващия вал (17).

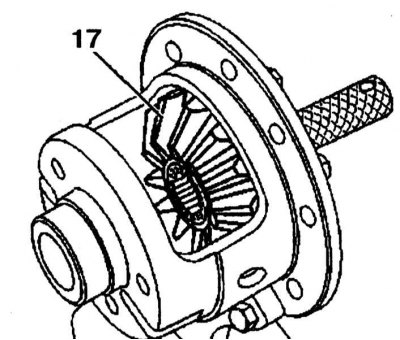

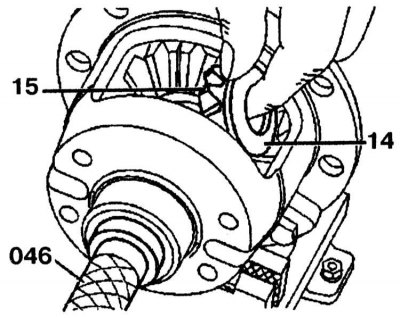

4. Завъртете сателитите (15) със сферични шайби (14) към отвора и ги отстранете.

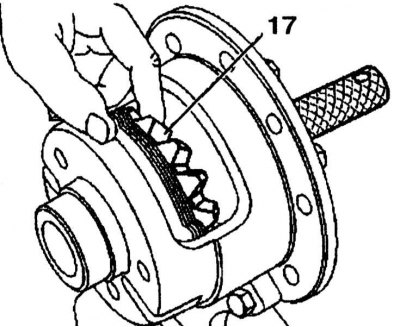

5. Първо свалете задвижващото зъбно колело на десния задвижващ вал (17) (показан в монтирано положение) с фрикционни дискове.
6. Свалете задвижващото зъбно колело на левия задвижващ вал (17) (от страната на задвижваната предавка) с фрикционни дискове.
Сглобяване
1. Прикрепете фрикционните дискове в правилния ред към двете задвижващи зъбни колела на задвижващия вал (17) и смажете щателно фрикционните дискове (22) и (24) с многофункционална течност за хипоидна трансмисия.

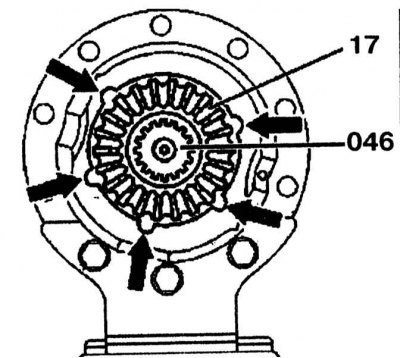

2. Монтирайте първо зъбното колело на левия задвижващ вал (от страната на задвижваната предавка) с фрикционни дискове, след това монтирайте задвижващото зъбно колело на десния задвижващ вал (17) с фрикционни дискове и монтирайте дрифта (046), като обърнете внимание, че фрикционните дискове без накладки имат уши (стрелки).
3. Монтирайте планетарните зъбни колела (15) със сферични шайби (14) с помощта на наклон (046), докато стъпят в корпуса на диференциала.
4. Монтирайте щифта на диференциала в щифтовете на зъбното колело и сферичните шайби с помощта на наклон.

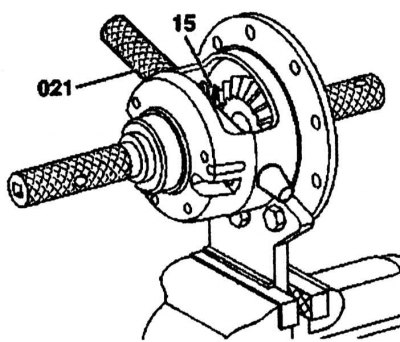

5. Проверете диференциалния момент на триене. Трябва да е 80-160Nm.
6. Монтирайте диференциалния щифт (16) и ролков щифт (19).
7. Отстранете диференциала от менгемето.
