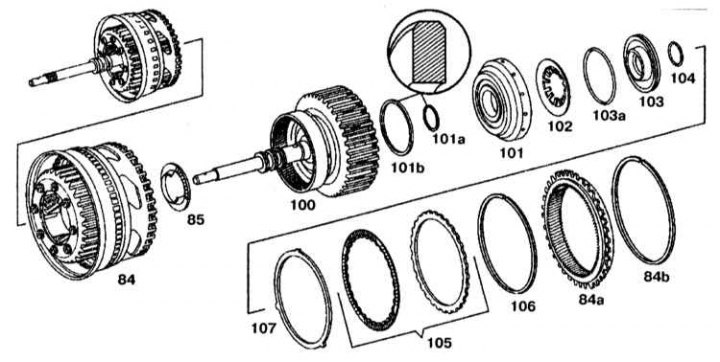

4 - Вътрешна опора на съединителя K1 с вграден преден планетарен редуктор; 84а - Зъбно колело; 84b, 104, 106. - Задържащи пръстени; 85 - Аксиален иглен лагер; 100 - Задвижващ вал със съединител K2; 101 - Бутало; 101 a - Вътрешно уплътнение на буталото; 101b - Външно маслено уплътнение на буталото; 102, 107 - Дискови пружини; 103 - Пружинен фиксатор; 103a - Уплътнение на пружинния фиксатор; 105 - Дисков блок
Проверка на разстоянието между задържащия пръстен (90) и външния диск (89c)

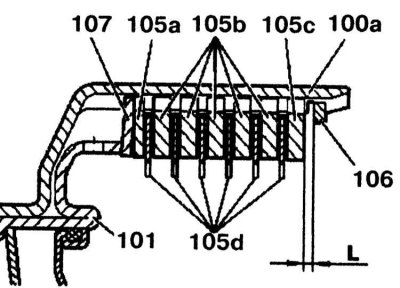

100a - Външна опора на съединителя K2; 101 - Бутало; 105a - Външен диск с дебелина 1,8 мм; 105b - Външен диск 3,5 мм дебелина / нова дебелина 2,8 мм; 105c - Външен диск с дебелина 4.0 мм; 105d - Фрикционни дискове; 106 - Задържащ пръстен; 107 - Дискова пружина; "L" - празнина
(Оригиналът може да бъде намерен на уебсайта: MercedesMan.ru)
Разглобяване
1. Разкачете корпуса на трансмисията от корпуса на преобразувателя на въртящия момент.
2. Отстранете съединителите K1, K2 и K3.
3. Свалете фиксиращия пръстен (84b) от вътрешната опора на съединителя K1 (84) и свалете предавката (84a).
4. Отстранете задвижващия вал със съединителя K2 (100).
5. Свалете игления аксиален лагер (85).
6. Свалете задържащия пръстен (106) от външната опора на съединителя K2.
7. Свалете дисковия модул (105).
8. Отстранете дисковата пружина (107).

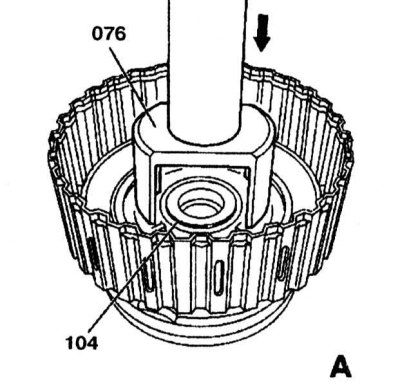

9. Инсталирайте дърпача (076) върху пружинния фиксатор (103) и го натиснете, докато задържащият пръстен (104) се освободи.
10. Свалете задържащия пръстен (104).
11. Отстранете дисковата пружина (102) и буталото (101) от външната опора.
Сглобяване
Сглобяването се извършва в ред, обратен на разглобяването. Проверете хлабината между задържащия пръстен (106) и външния диск (105c).
Размерът на празнините в съединителя K2 е показан в таблицата. Регулирайте разстоянието с помощта на заключващия пръстен (106). Дебелина на задържащия пръстен: 2.3, 2.6, 2.9, 3.2, 3.5 и 3.8 мм.
| Опции | AT без диафрагмена пружина | AT с диафрагмена пружина | |
| Хлабини в съединителя K2, mm | Диск 3 | 1.40-1.80 | 2.30-2.70 |
Диск 4 | 1.50-1.90 | 2.40-2.80 | |
Диск 5 | 1.70-2.10 | 2.50-2.90 | |
Диск 6 | 1.80-2.20 | 2.70-3.10 | |
